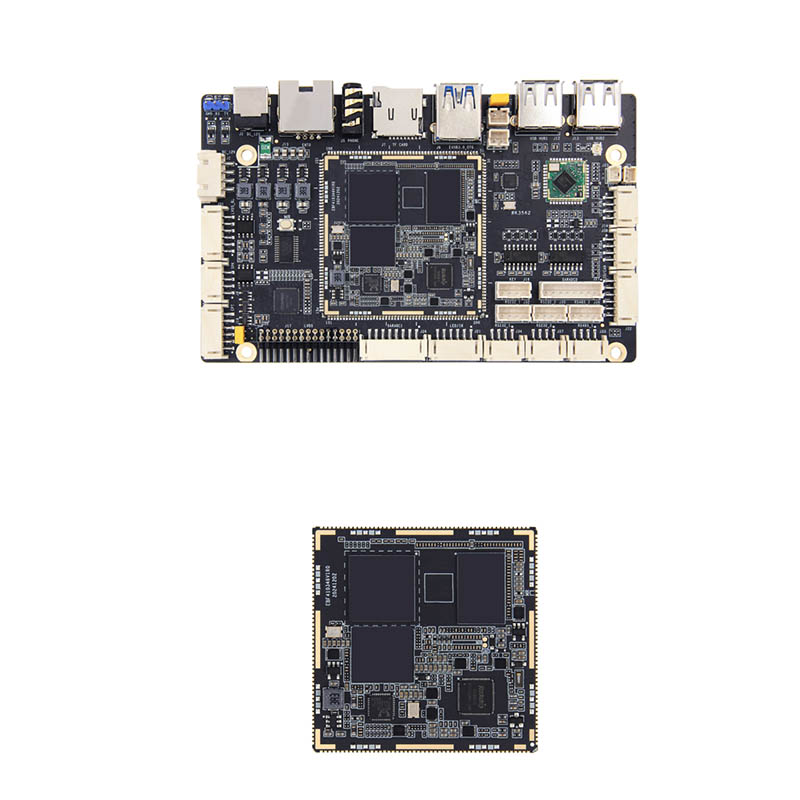

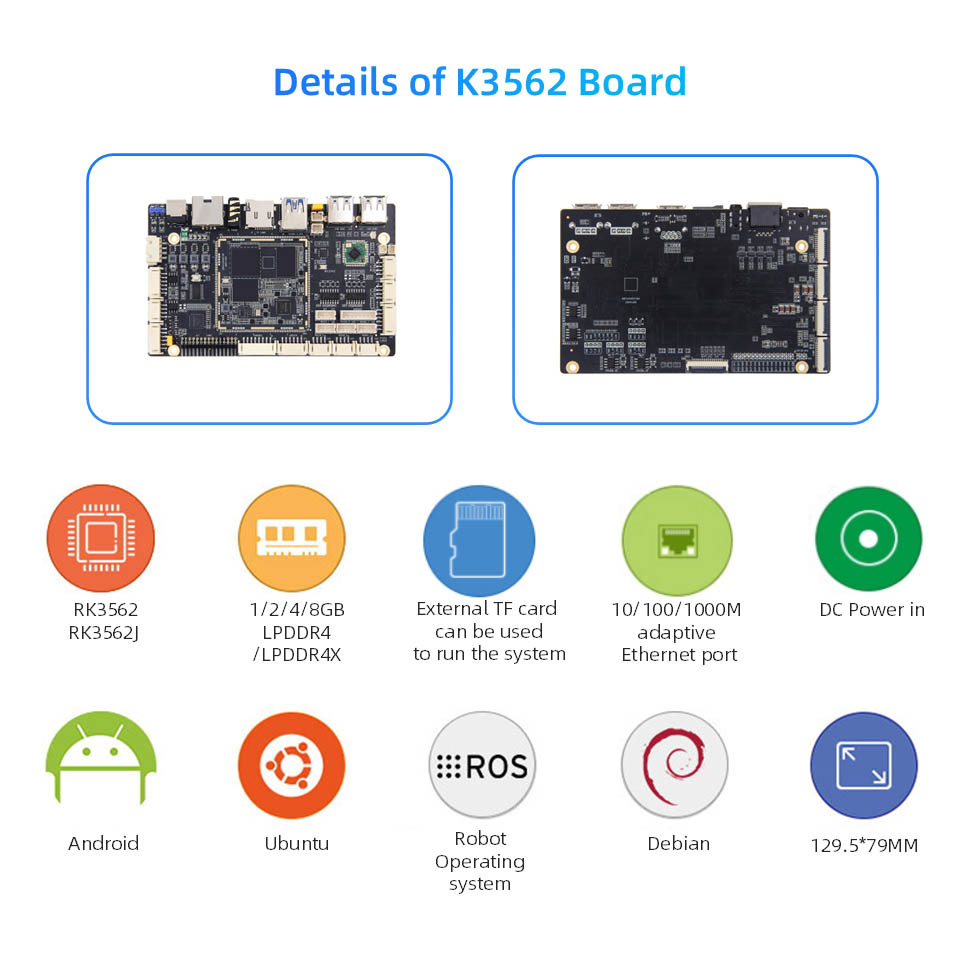

RK3562J razvojni odbor

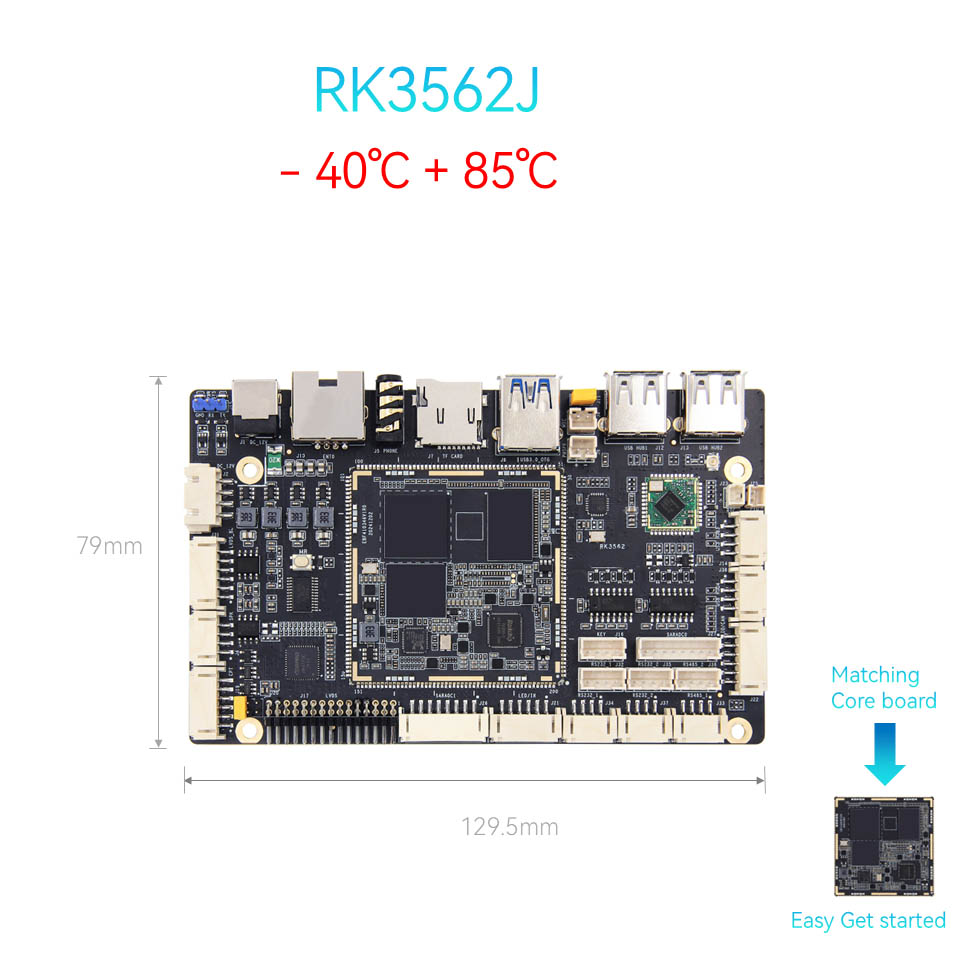

ThinkCore Technology RK3562J Razvojna plošča uporablja čipe v industrijskem razredu, lahko dolgo deluje stabilno v obratovalnem temperaturnem območju od -40 ° C do 85 ° C, ki izpolnjuje potrebe komercialnih prikazovalnih aplikacij v različnih zapletenih okoljih, kot so zunanji oglaševalski stroji, prikaz opreme v nakupovalnih centrih in drugih javnih mestih.

Ključne značilnosti:

Visokozmogljiva SOC: Rockchip RK3562J Quad-Core Cortex-A55 @ 1,8GHz, idealen za digitalne signalizacije, pametno maloprodajo in industrijski nadzor.

● Bogati vmesniki: dvojna podpora prek MIPI CSI/DSI + LVDS, visoka hitrost USB 3.0 in Wi-Fi 6 za ultra nizko povezljivost latencije.

● Open-Source Design: Open Source, ki podpira izvorno datoteko PCB iz osnovne plošče, in SDK, ki je na voljo za hitro prilagajanje.

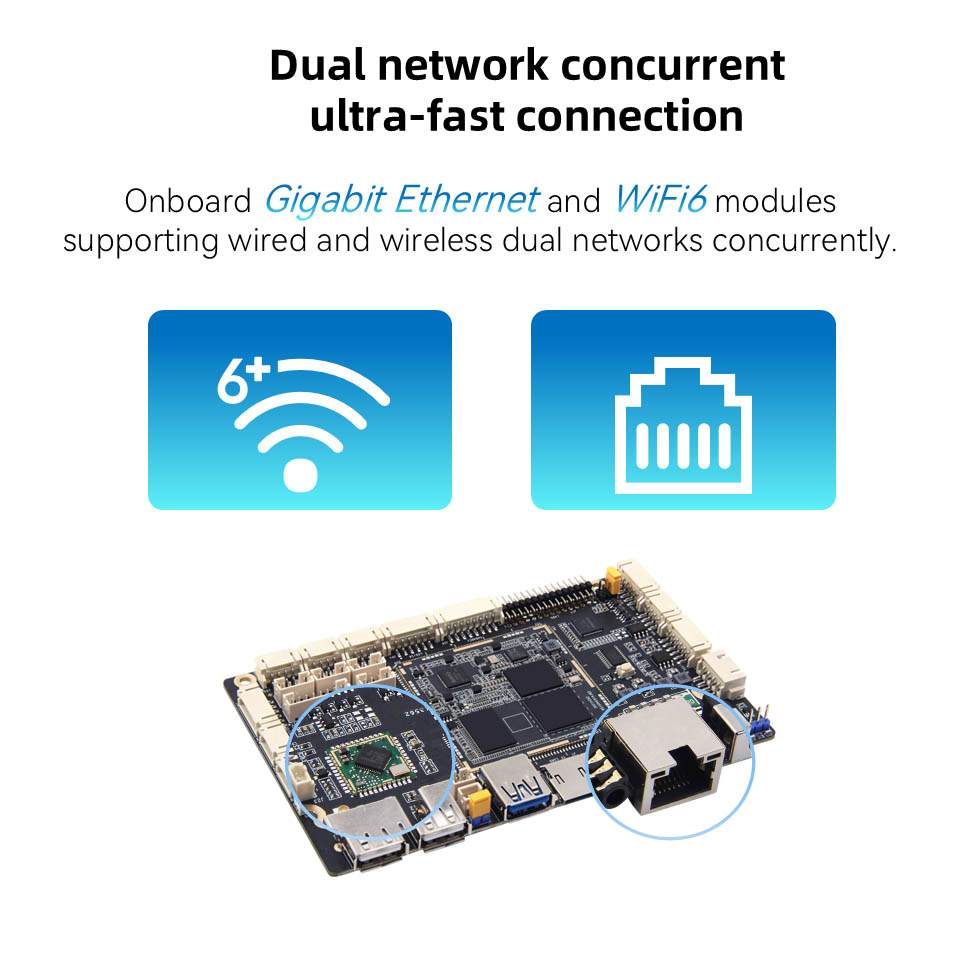

● Gigabit Ethernet Port: Gigabit Ethernet Port lahko zagotavlja učinkovito, stabilno in prilagodljivo omrežno podporo za komercialne razstavne plošče in drugo opremo

● Trgovinska zanesljivost: stabilna podpora za Android/Linux, prilagojena za 24/7 digitalne signalizacije in naprave AIOT Edge.

● Uradna podpora Slike operacijskega sistema v osrednjem toku: kot so Android, Debian in Ubuntu, ki jih je mogoče uporabiti za več kot 6 različnih aplikacijskih okolij.

Zakaj izbrati nas?

Strojna oprema z odprtimi viri: Osnovno ploščo prosto spreminjajte-brez ovir za izdajo dovoljenj.

Tehnična podpora: Spletna tehnična podpora za pospešitev razvoja in pomoči za integracije OEM/ODM.

Stroškovno učinkovito: Rešitev, ki je pripravljena za namestitev, s hitrejšim trženjem kot konkurenti.

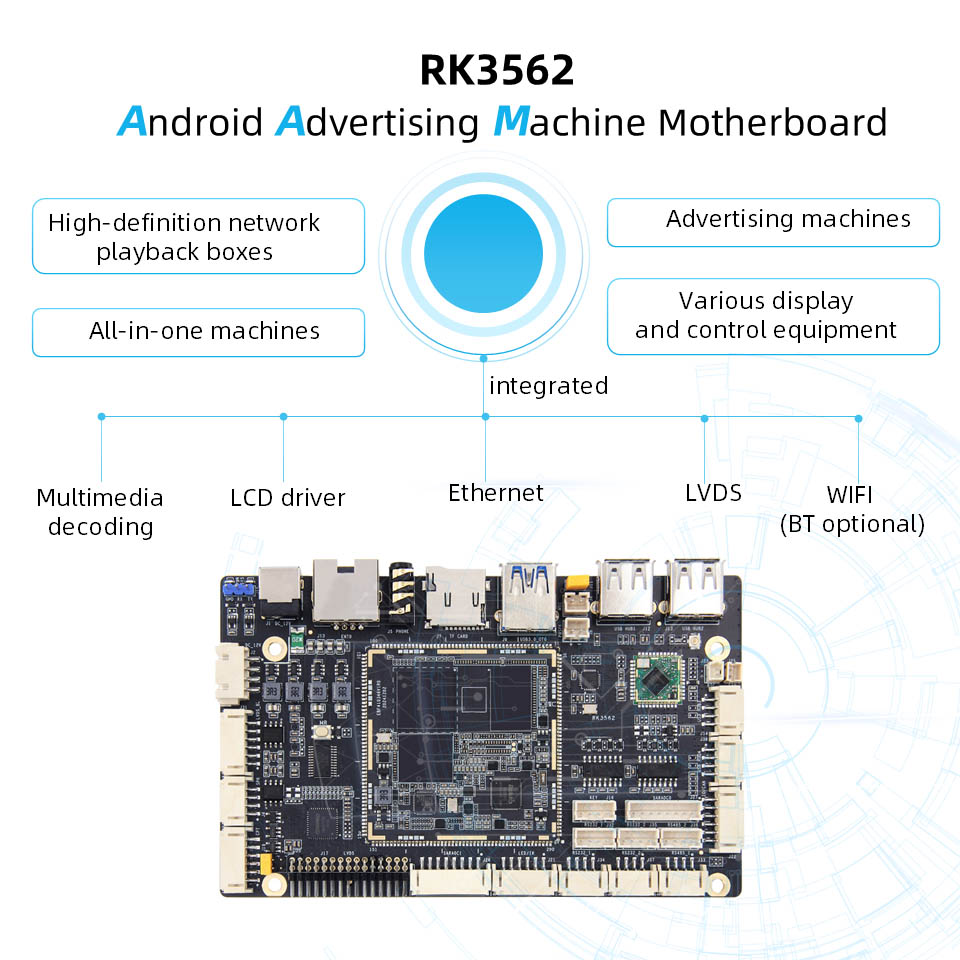

Aplikacije: interaktivni kioski, predvajalniki za oglaševanje, škatle za pretakanje v živo, komercialni prikaz vse v enem oglaševanju, stroj za oddajanje v živo

Parametri izdelka:

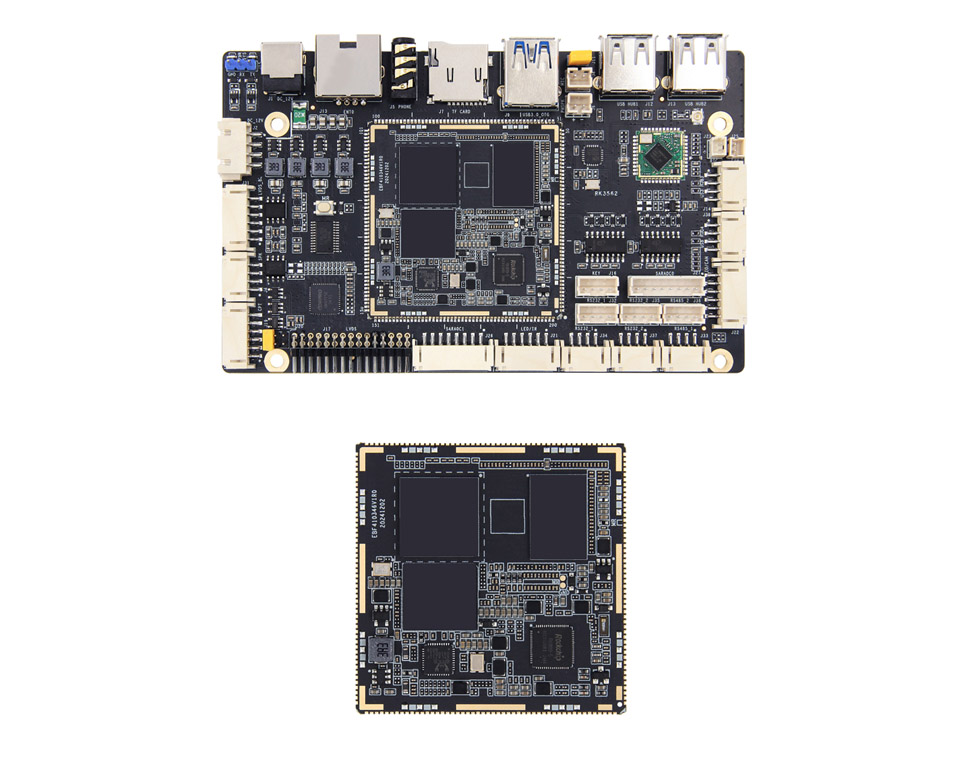

Konfiguracija strojne opreme RK3562J

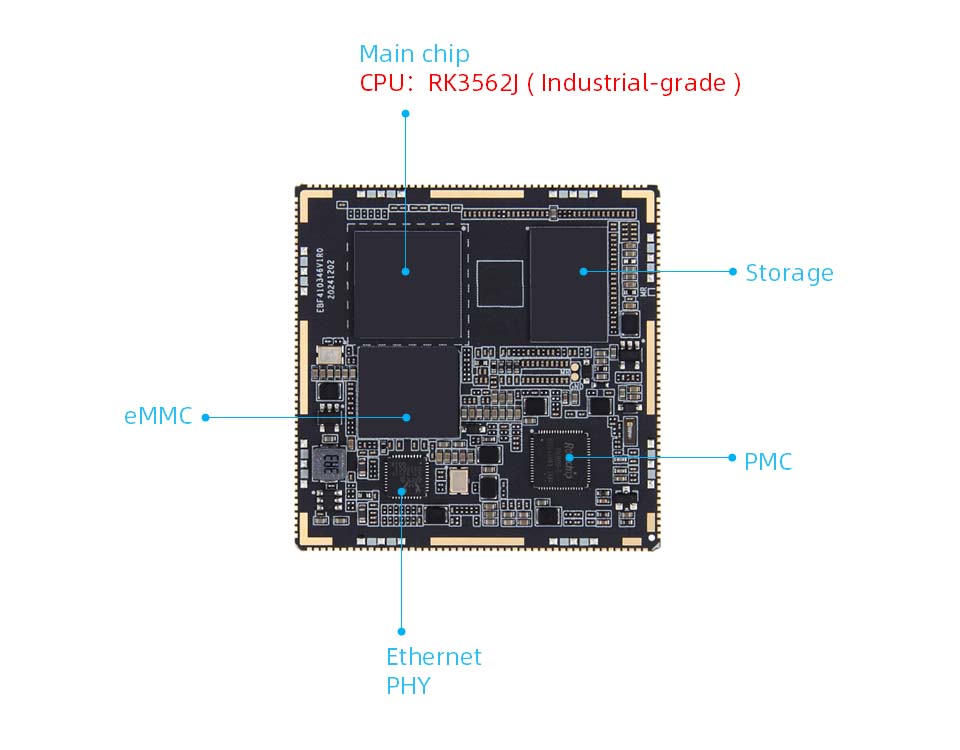

● Glavni čip

Model: RK3562/RK3562J

CPU: Quad-Core Cortex-A53, do 2,0GHz

GPU: Mali-G52

NPU: računalniška moč 1Tops (industrijski razred RK3562J brez NPU)

● Pomnilnik: 1/2/4/8GB, LPDDR4/4X (prilagodljivo)

● Shranjevanje: 8/32/64/128GB, EMMC (prilagodljivo)

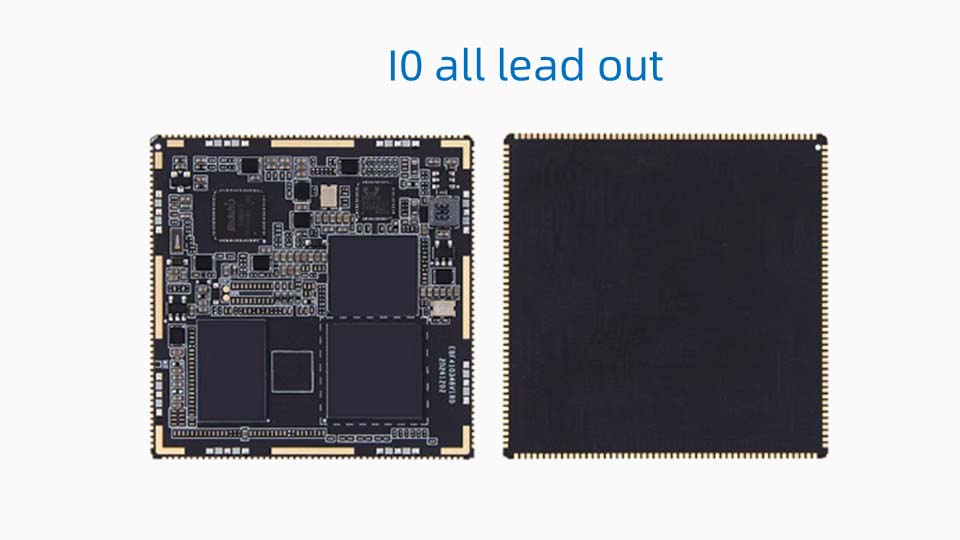

● Vmesnik: vmesnik za žige, 10 polnih vodov

● PCB: 8 slojev, črna potopna zlata dizajn

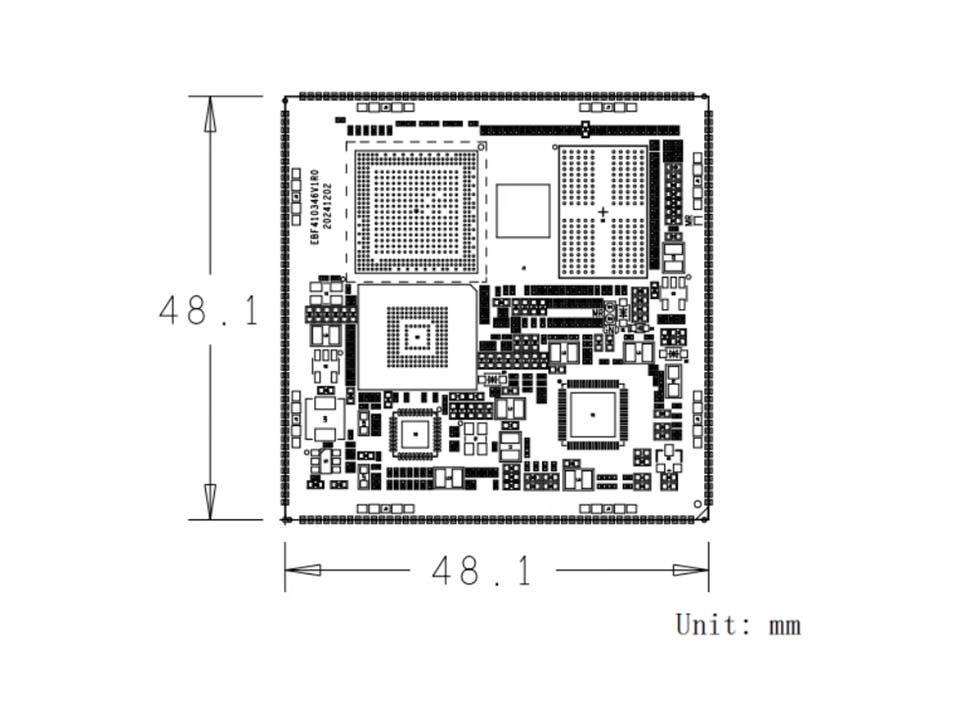

● Velikost: 48,1*48,1 mm

Signalni zatiči

● IO: 86 GPIO zatičev, vključno z 1 diferencialno uro, 3 zatiči z gumbi in 1 PIN za nadzor napajanja

● Omrežna vrata: 1 Gigabit Ethernet

● serijska vrata: 10

● 12c: 6

● SPI: 3

● Lahko: 2

● ADC: 13

● PWM: 15

● 12S: 2

● USB3.0 OTG: 1

● USB2.0 gostitelj: 1

● Kamera: mipics12lane*4

● SDMMC: 2

● SPK: 1

● Zvočni izhod: 1

● MIC: 1

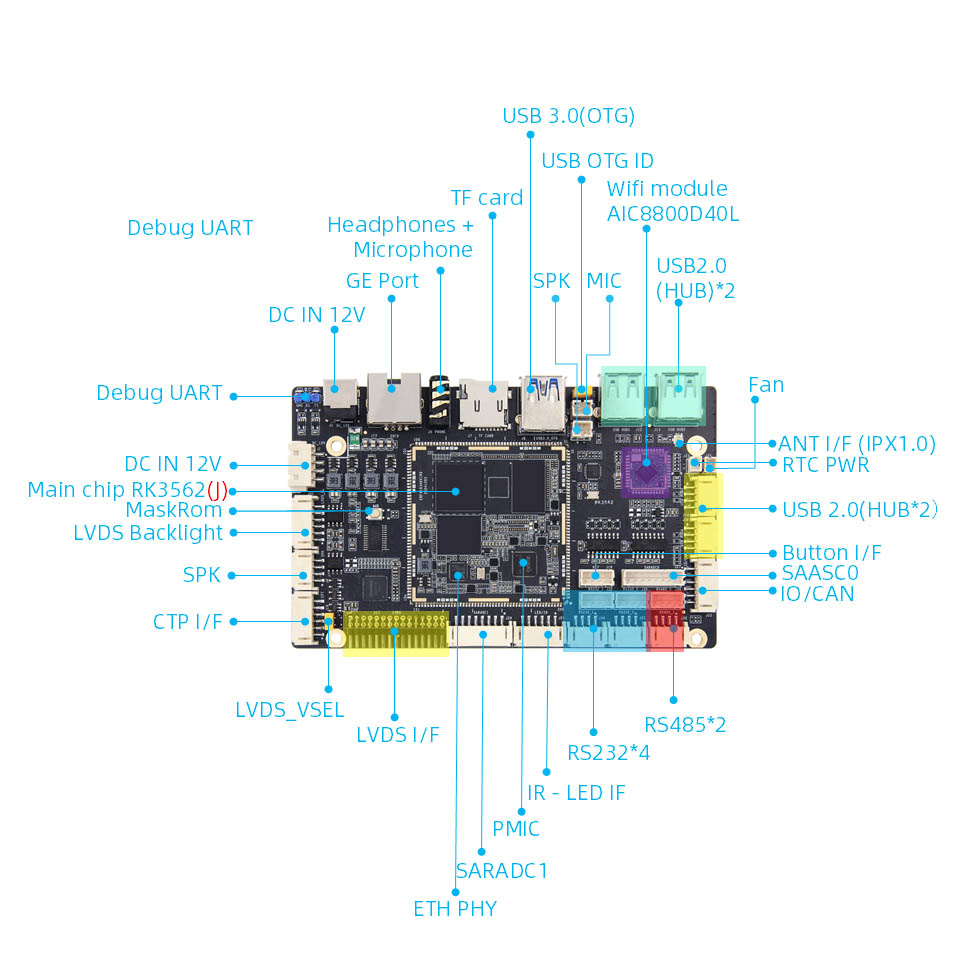

Konfiguracija strojne opreme RK3562J

● Glavni čip:

Model: RK3562/RK3562JCPU: Quad-Core Cortex-A53, glavna frekvenca do 2,0GHZGPU: MALI-G52NPU: 1TOPS računalniška moč (industrijska ocena RK3562J brez NPU)

● Pomnilnik: 1/2/4/8GB, LPDDR4/4X (prilagodljivo)

● Shranjevanje: 8/32/64/128GB, EMMC (prilagodljivo)

● Vmesnik napajanja: DC 12V@2A DC vhod

● Ethernet: Gigabit Network Port*1, podpira stopnjo prenosa podatkov 10/100/1000Mbps

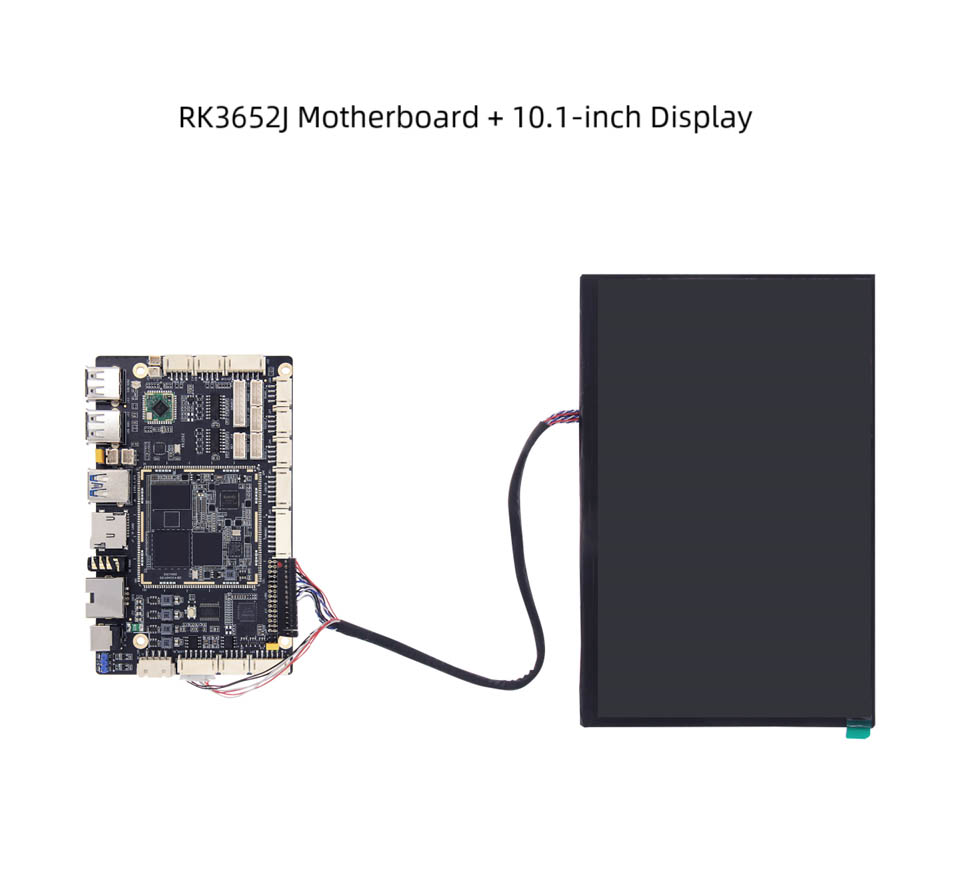

● LVDS: 2*15PIN LVDS zaslon vmesnik*1

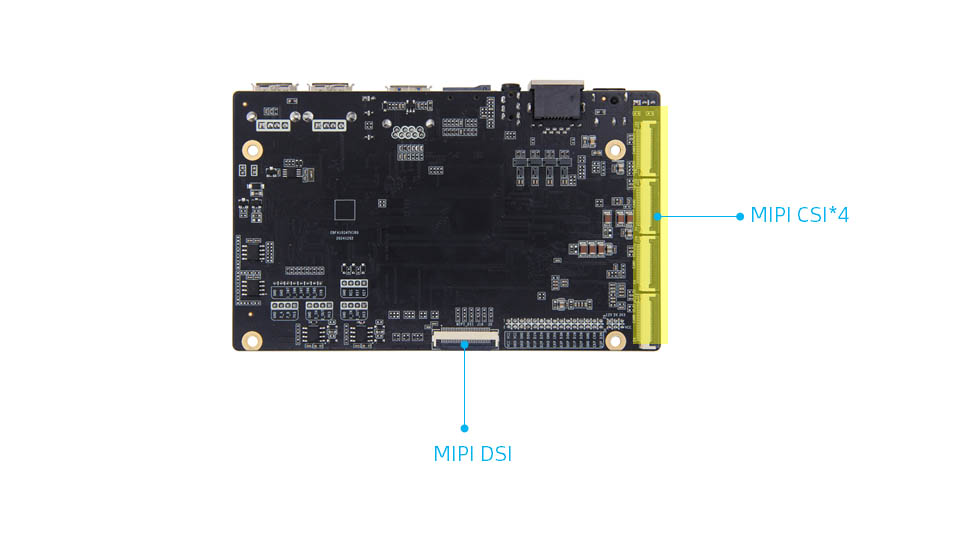

● MIPI-DSI: Vmesnik zaslona MIPI*1, Mipidsi in LVDS vmesnik se ponovno uporabijo, privzeta pa je povezava z zaslonom LVDS. Če se odločite za povezavo z Mipidsi, morate spremeniti upor

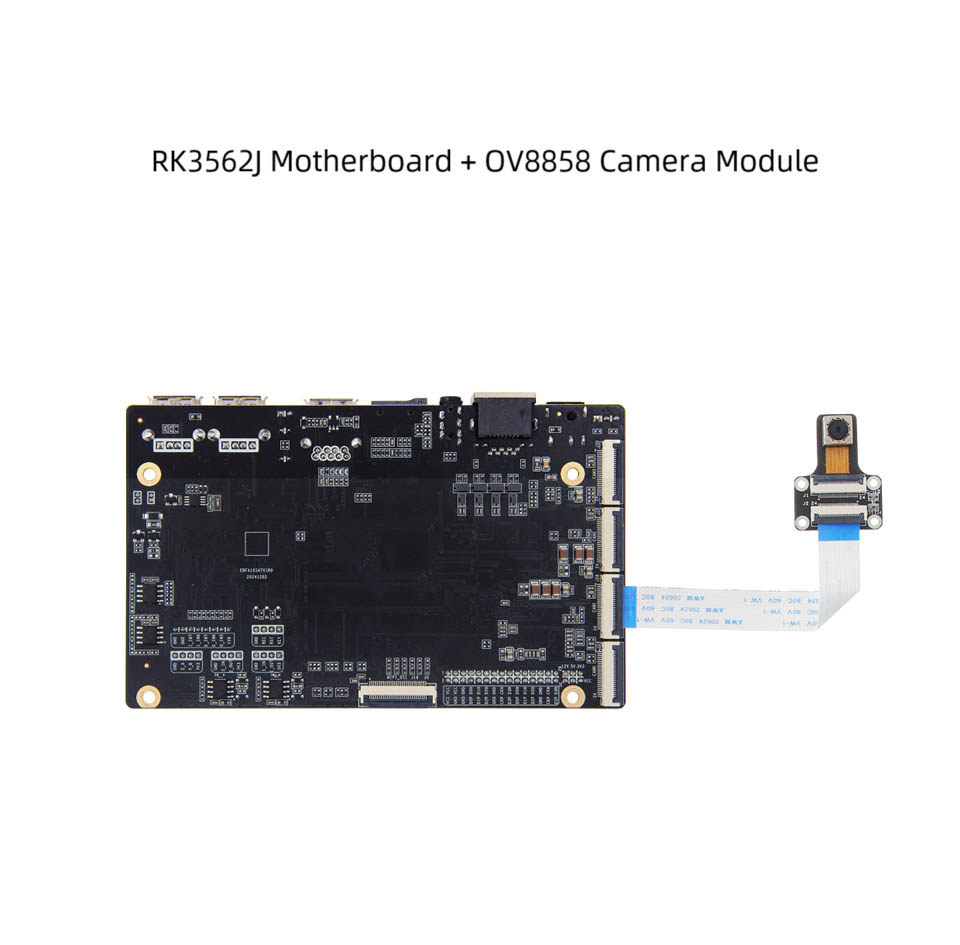

● MIPI-CSI: Vmesnik kamere MIPI*4 se lahko priključi v kamero IMX415/OV8858 v trgovini (privzeta kombinacija je kamera OV8858)

● Kapacitivni zaslon na dotik: LVDS vmesnik zaslona na dotik*1

● LCD Osvetlitev ozadja: vmesnik osvetlitve LVDS*1

● Vmesnik za napajanje zaslona: Vmesnik za izbiro napetosti LVDS*1

● USB2.0: vmesnik USB HUB*4

● USB3.0: vmesnik USB OTG*1, privzeto je način naprave, način lahko izberete prek pokrovčkov

● WiFi: modul WiFi6 na krovu, model: AIC8800D40L

● držalo za kartico TF: Podprite kartico Micro SD (TF) Za zagon sistema do 512 GB
