NXP MIMXRT1052 CORE BAIT AS

TA

 Celotne komponente odbora so narejene iz materialov v industrijskih razredih

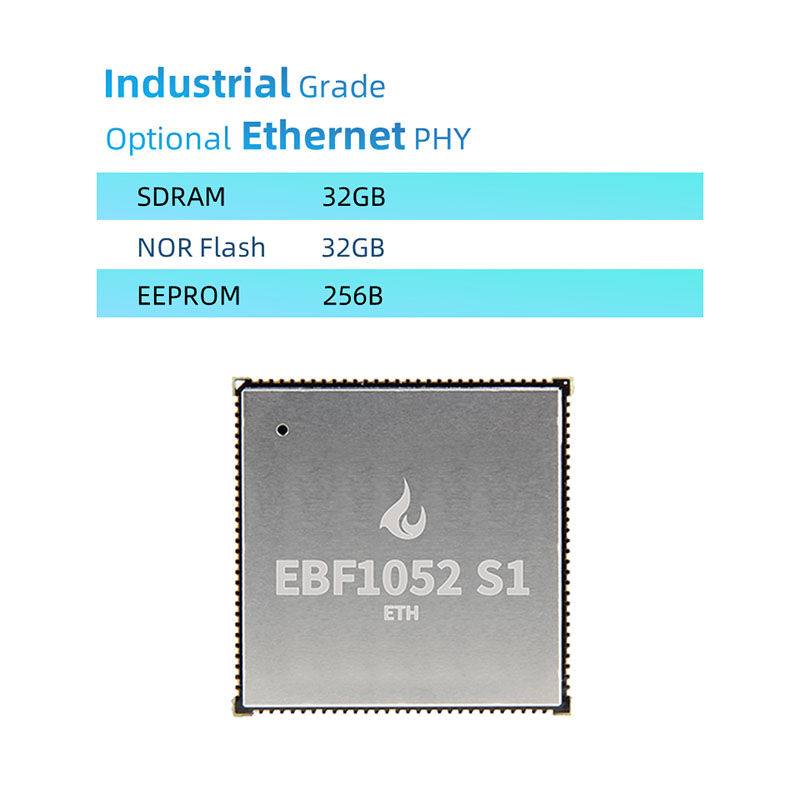

 NXP MIMXRT1052 SOM SOM strojna viri SOM vključujejo 32MB SDRAM, 32MB NOR FLASH, 256B EEPROM in 10/100 m Ethernet Phy (neobvezno) PCB sprejema 6 slojev črnega potopnega zlata, ki je 32*32 mm, ki je ostala 10 mm. zunaj.

NXP MIMXRT1052 PARAMETRI SOD

Parametri vmesnika signala osnovne plošče

Glavni čip: MIMXRT1052CVL5B, Cortex-M7 jedro, glavna frekvenca 528MHz

SDRAM: 32MB, paket BGA, blagovna znamka ISS1, industrijska ocena

Flash: 32MB, paket WSON8, blagovna znamka ISS, industrijska ocena

EEPROM: AT24C02 256B

Ethernet Phy: LAN8720A Neobvezno

Velikost PCB: 32*32 mm

Power supply: 5V

Pokrov ščita: neobvezno pokrov ščita

GPIO: 116, Pin Spacesing 1,0 mm, razen avtobusa SEMC, so ostali I0 vsi vodili

Delovna temperatura: -40 ~ 85 ° C, industrijska stopnja

Vmesnik signala osrednje plošče

Ethernet: 1 kanal, neobvezen, na voljo samo, če ima osrednja plošča Ethernet Phy

LCD: 1 kanal, samo RGB565 pri uporabi Etherneta, RGB565/888 se lahko uporablja, kadar ne uporabljate Etherneta

USB: 2 kanala, s hitrim phy

SDIO: 2 kanala

I²C: 4

SPI: 4

UART: 8

Sai: 3

CSI: 1

ADC: 2 (16 kanalov vsak), 12bit

PWM: 4

JTAG: 1 kanal

SPDIF: 2 kanala

Lahko: 2

OPOMBA: Zgornje podatke je mogoče ponovno uporabiti, opis CORE PIN PIN kot referenčno zasnovo.

Logotip zaščite lahko prilagodite z minimalnim vrstnim redom 500
