Allwinner H618 Core Board

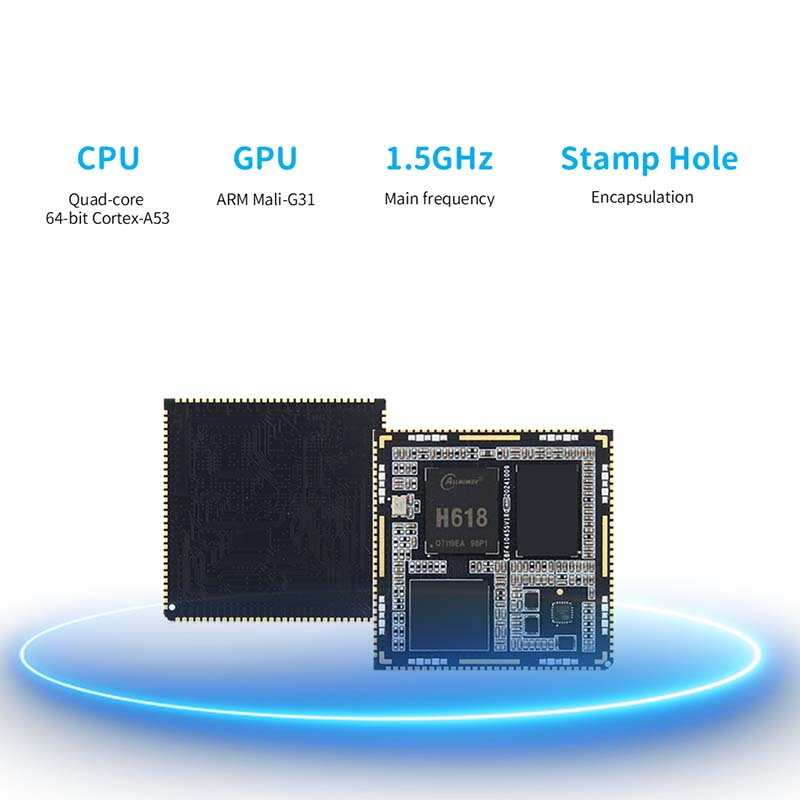

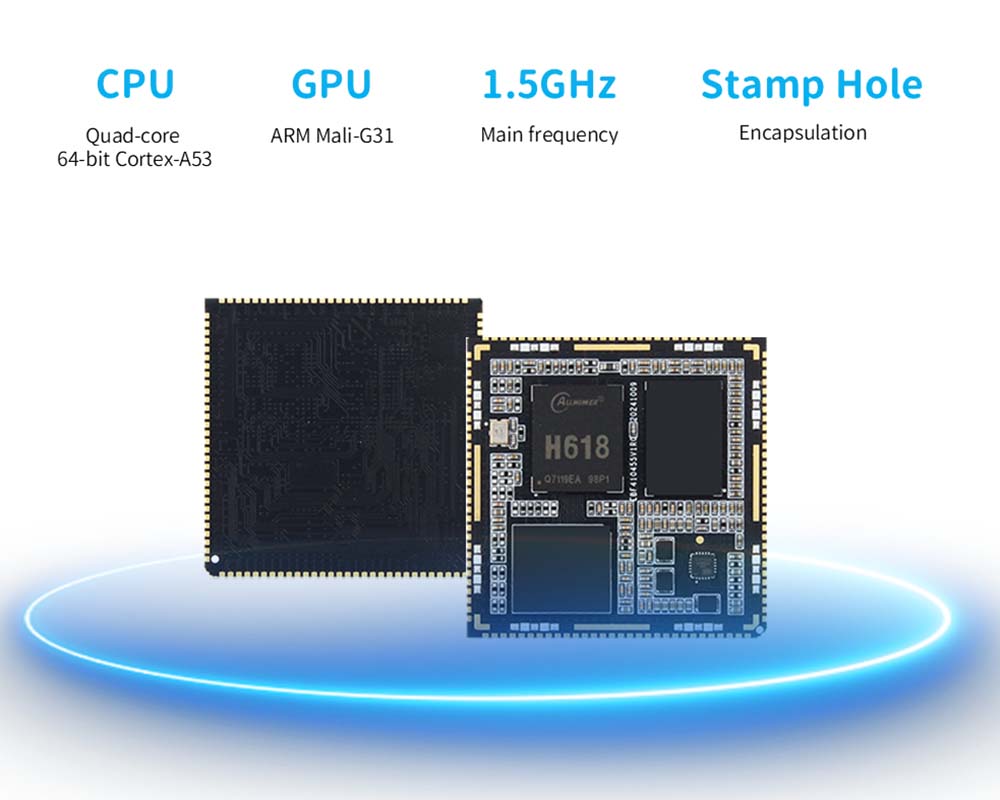

● Ta jedrna plošča A1 žige (TP-A1CS) uporablja Allwinner H618 kot glavni čip, 64-bitni štirijedrni procesor Cortex-A53, glavna frekvenca 1,5GHz, integrirani mali-G31GPU, z bogatimi zvočnimi in video vmesniki, se lahko v televizijskih poljih in drugih poljih široko uporablja.

● Podpira kodiranje in dekodiranje več video formatov, podpira do 8K@24fps h.265 dekodiranje in 4K@25fps H.264 kodiranje in podpira do 4K@60fps HDMI Prikazovalni izhod.

● Omogoča dve možnosti pomnilnika in pomnilnika, pomnilnik LPDDR4 izbirno 2GB/4GB, shranjevanje EMMC 3 možnosti 8GB/32 GB.

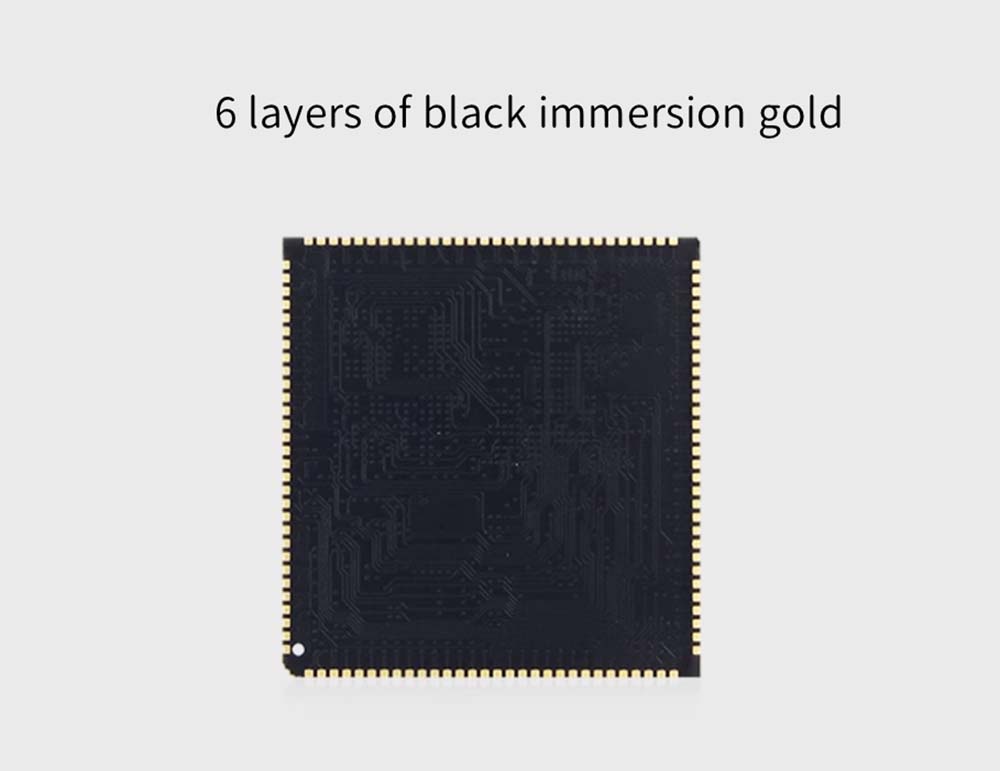

● Oblikovanje vmesnika za žigosanje, velikosti je le 40*40 mm, majhno in izvrstno, s 6 sloji črnega potopnega zlata. Poleg DDR, avtobusa EMMC, LRADC, I0 v celoti vodi

● Periferni vmesnik je bogat, jedrna plošča pa vodi USB OTG/Host, I2CSPI, PWM, I2S, HDMI, UART in druge vmesnike prek povezave z luknjami.

● Uradno podpira mainstream Android TV, zaklepanje, slike operacijskega sistema Ubuntu in jih je mogoče uporabiti za več kot 6 različnih aplikacijskih okolij.

● Ujemajoč se Wildfire Luban Cat A110 Celotna plošča ponuja vaje in komplete za razvoj gonilnikov SDK, informacije pa so popolnoma odprtokodne, kar je za uporabnike primerno za uporabo in sekundarni razvoj.

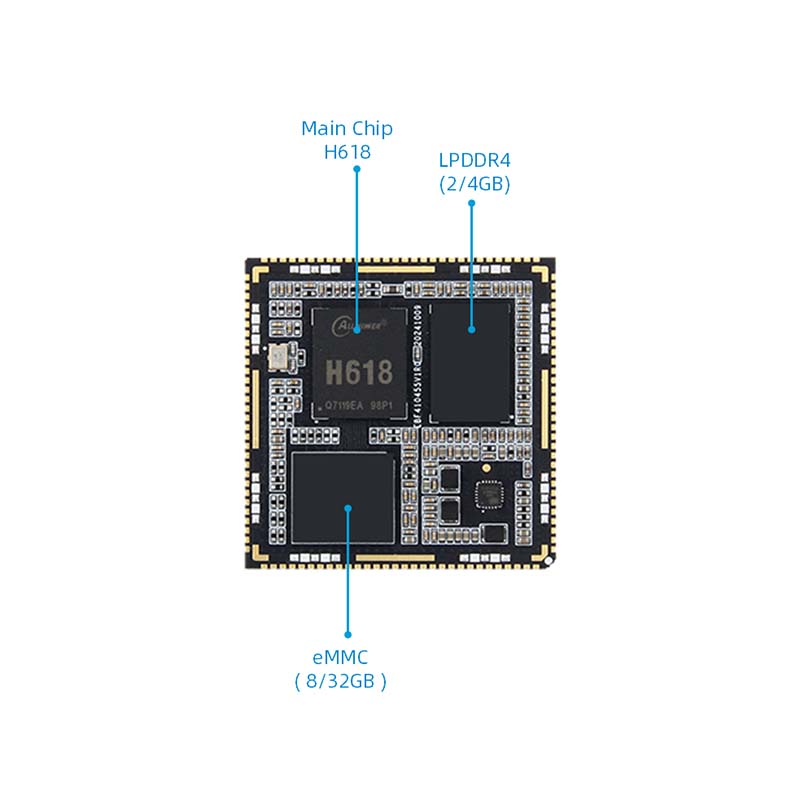

H618 Parametri osrednjega odbora

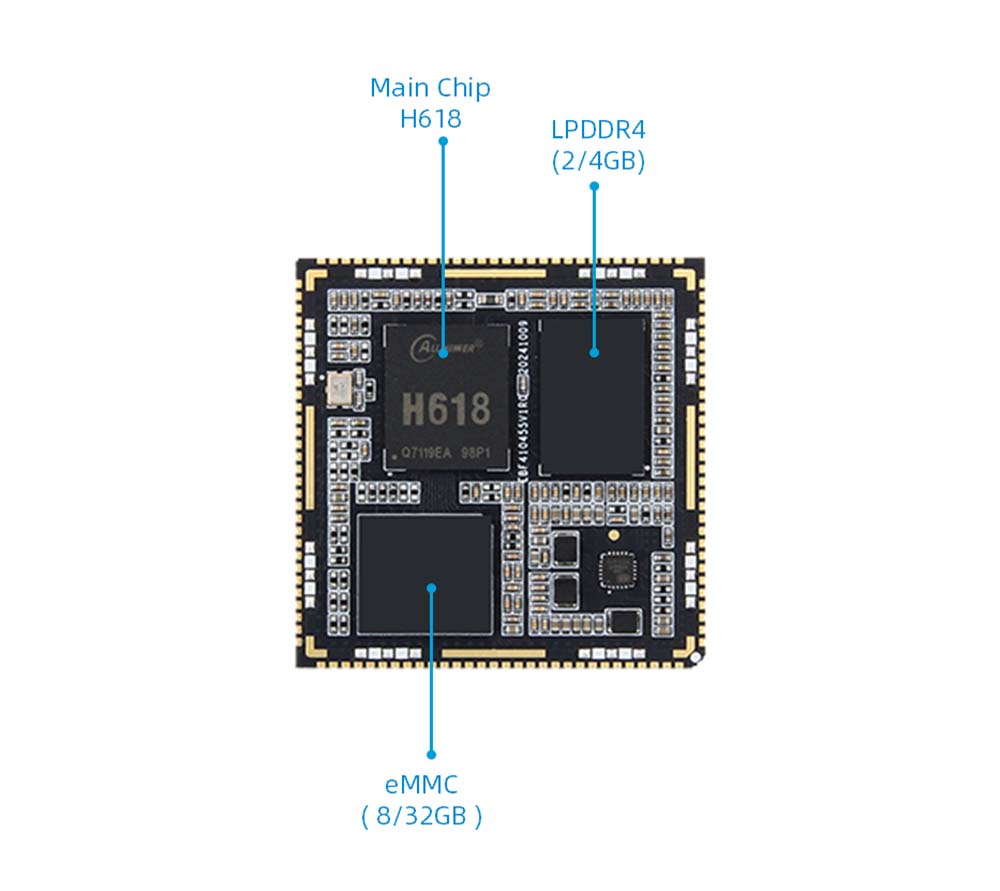

● Glavni čip: Allwinner H618

● CPU: 4-jedrni 64-bitni Cortex-A53

● COPP: ARM MALIZO-G31

● Pomnilnik: na krovu LPDDR4, 2/4GB

● Shranjevanje: EMMC, 8/32 GB, podpira zagonski sistem EMMC

● Vmesnik: Poleg DDR, EMMC Bus, LRADC, 10 polnih potencialnih strank, vključno z GPI088, vključno z 8 USB namenskimi, 1 AP Ponastavite PIN, 1 Bluetooth Enable, 1 WiFi omogoči, 1 gumb FEL

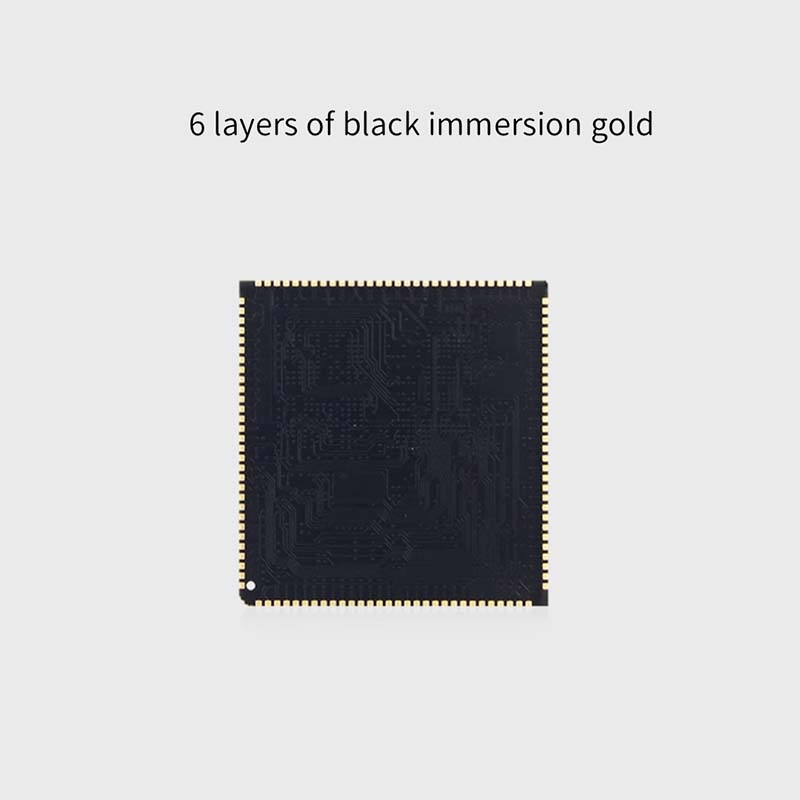

● PCB: 6 slojev, potopno zlato oblikovanje

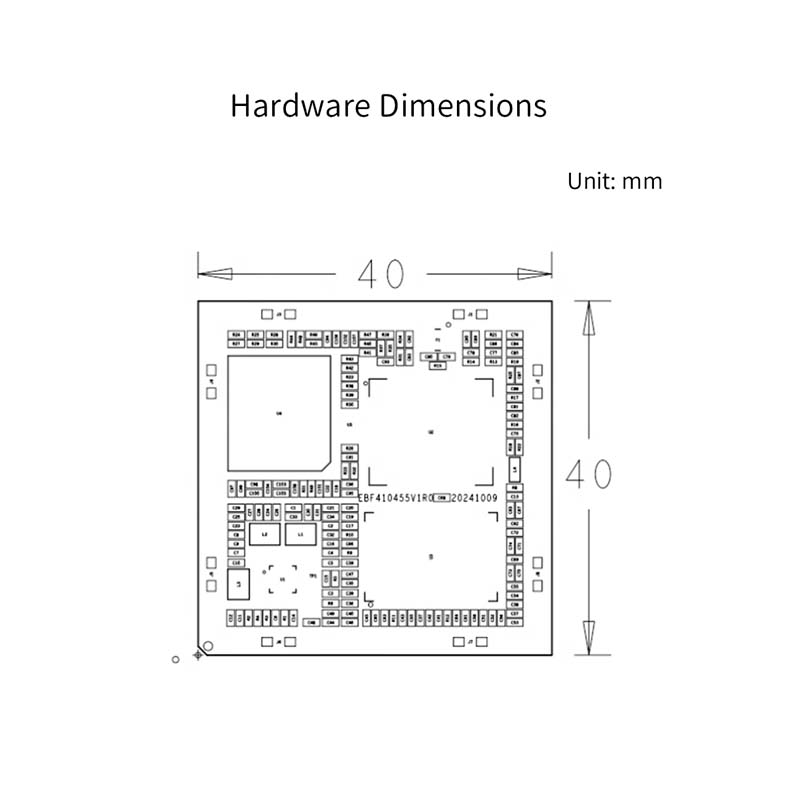

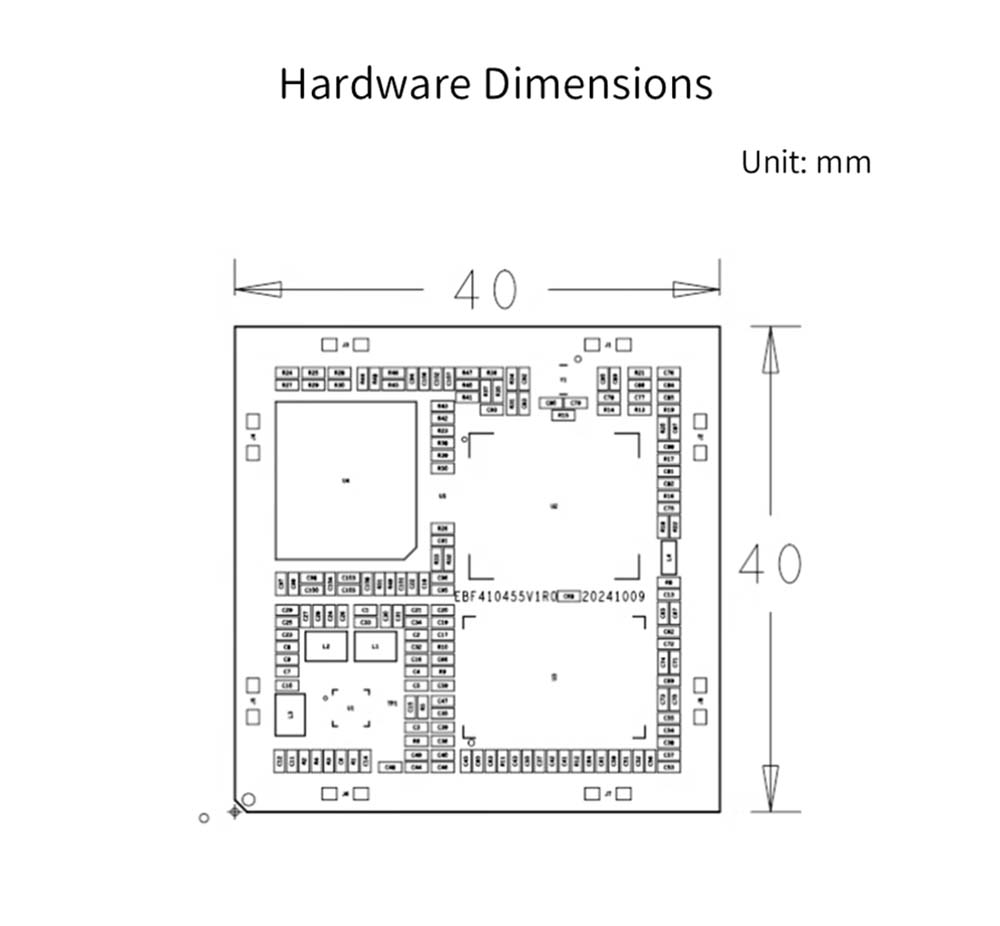

● Velikost: 40*40 mm

Signalni vmesnik

● Omrežna vrata: 1 Gigabit Ethernet

● JTAG: 1

● Zvok: 1, levi in ​​desni kanali

● Serijska vrata: 6

● 12C: 5

● SPI: 2

● PWM: 4

● 12S: 3

● USB OTG: 1

● USB gostitelj: 3

● HDMI: 1

● SD: 1

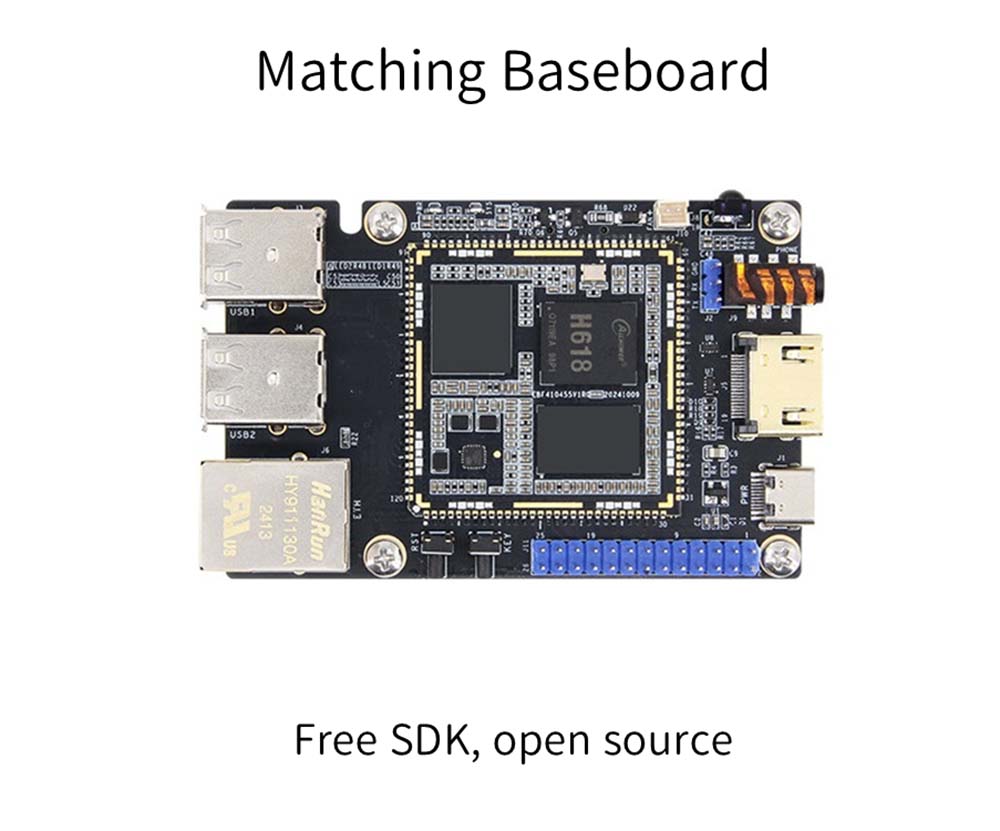

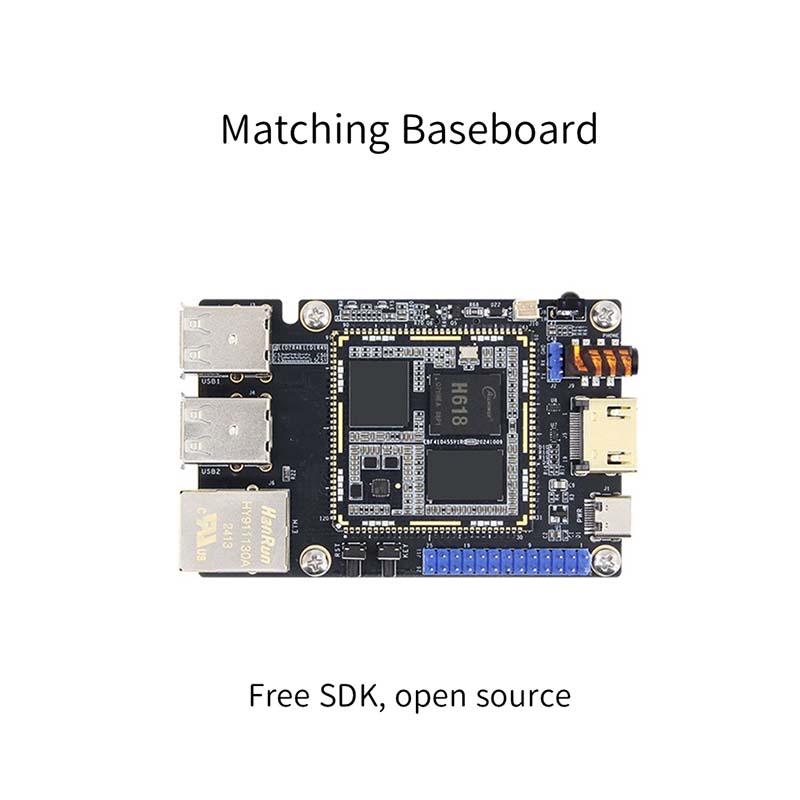

Na voljo je ujemanje podstavka

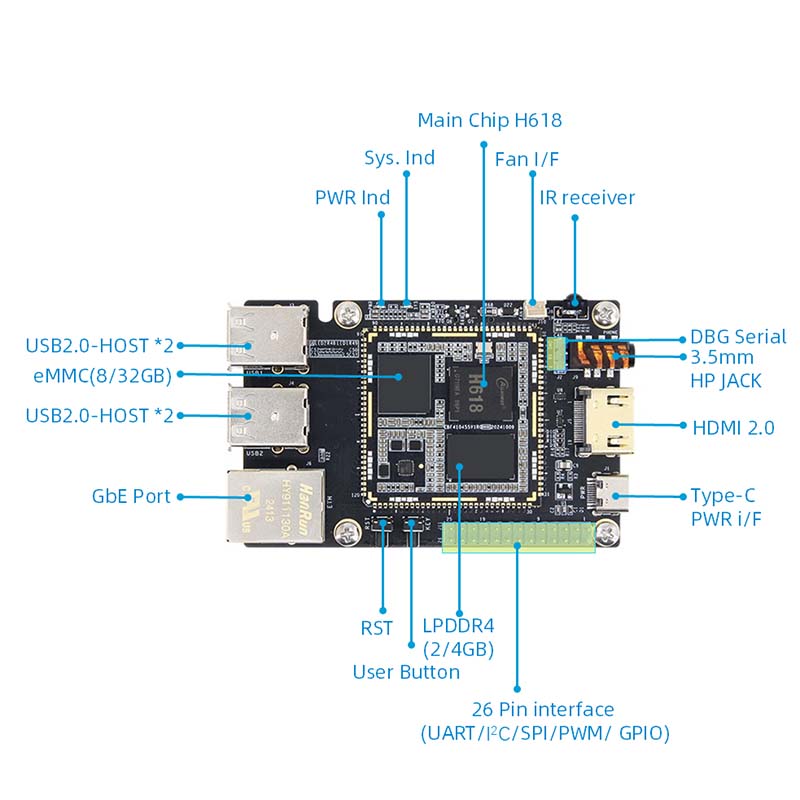

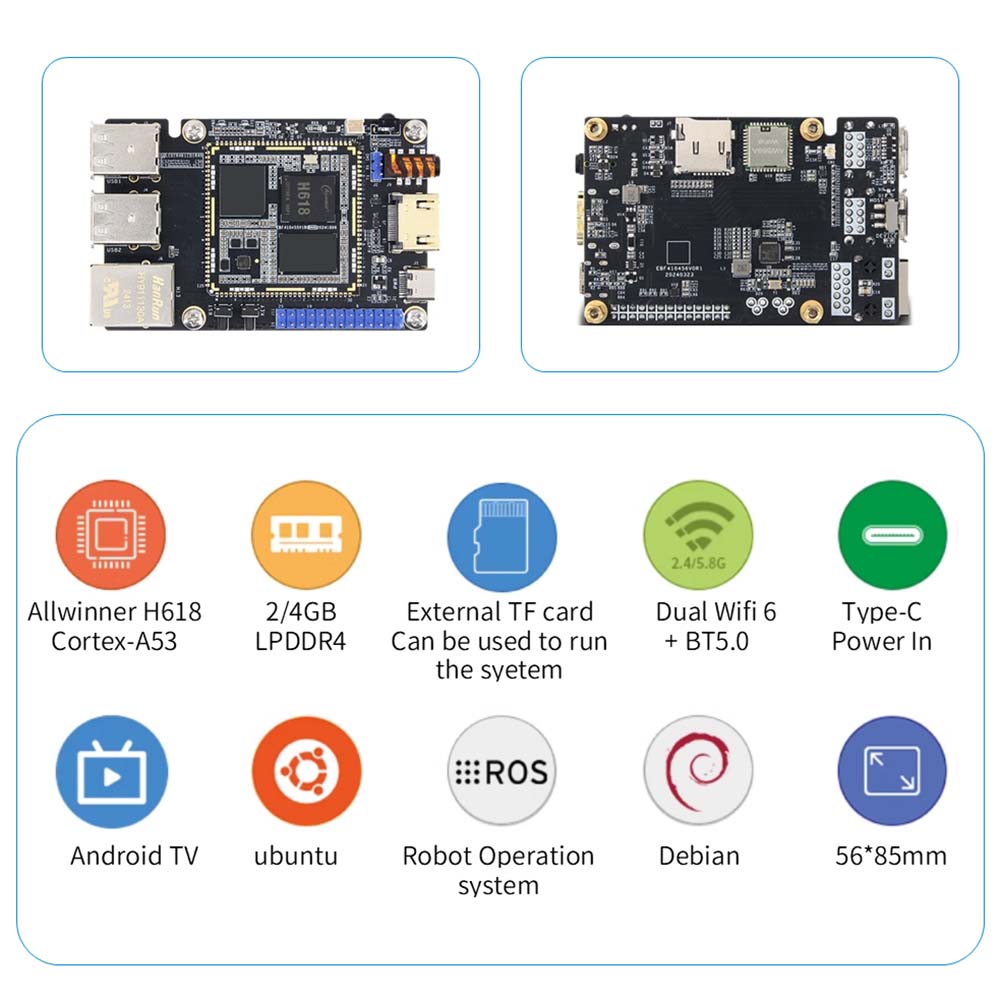

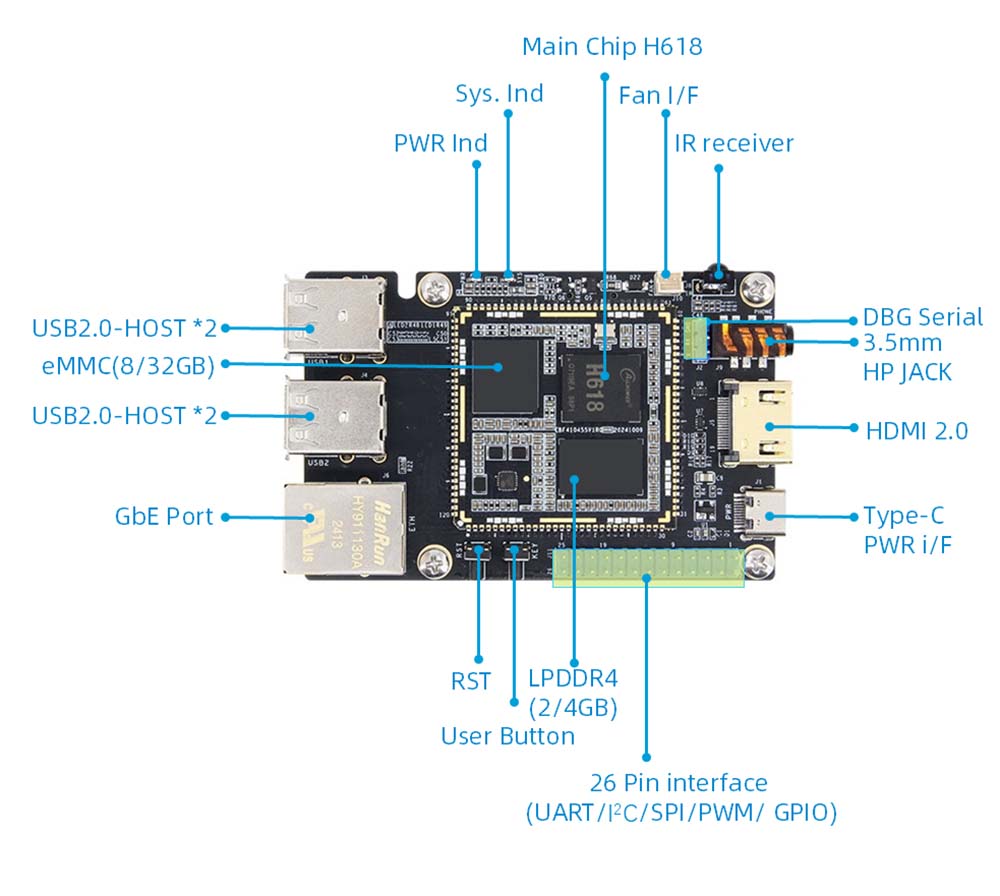

Parametri strojne opreme H618

1. CPU: Glavni čip: Allwinner H618, 4-jedrni 64-bitni Cortex-A53

2. GUU: MM G31 MP2

3. Pomnilnik: na krovu LPDDR4, 2/4GB

4. Shranjevanje: EMMC, 8/32 GB, podpira zagonski sistem EMMC

5. Power Interface: 5V@3A DC vhod, Type-C vmesnik, lahko uporabite tudi za kurjenje slik

6. y Ethernet: 10/100/1000m Adaptive Ethernet Port

7. USB2.0: Vmesnik gostitelja USB Host-A*4

8. izbirno stikalo USB-OTG: Ko je preklopljeno na Type-A, gostitelja, ko preklopite na Type-C

9. HDMI: HDMI2.0 Zaslonski vmesnik*1, podpira 1920x1080@60fps v sistemu Linux in 4096x2160@60fps v sistemu Android TV System

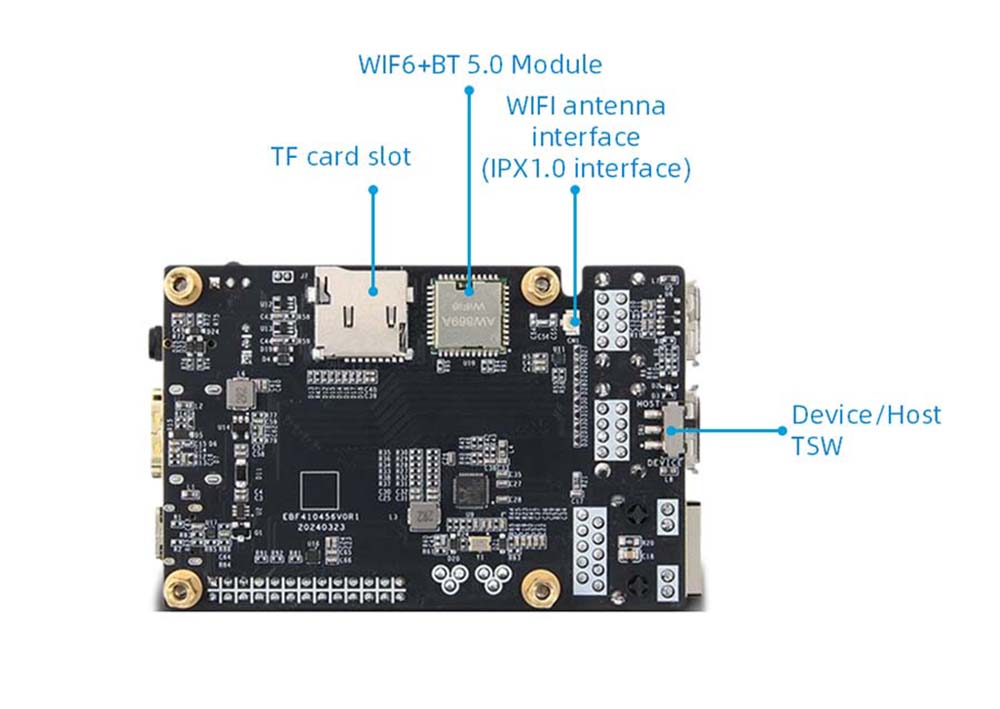

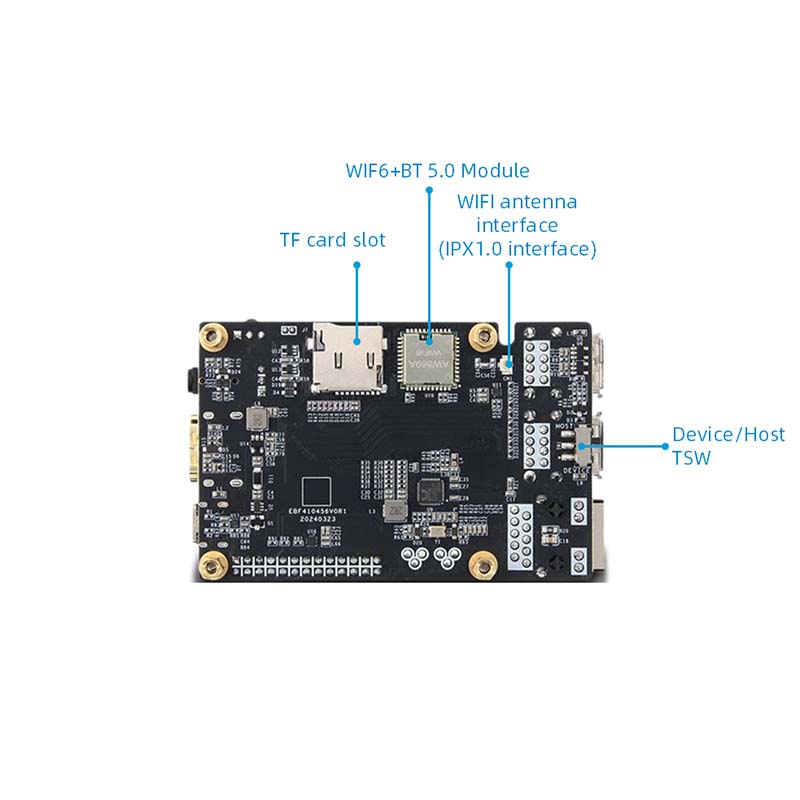

10. WiFi+Bluetooth: Podpora na krovu 2,4G/5,8G Dvopadni wifi6+Ble5.0, model: AW869A

11. držalo za kartico TF: vmesnik SD3.0, podpira do 512 GB, podpira sistem TF kartice

12. I0 Vmesnik: 26 PIN 2,54 PIN vmesnik, podpira GPIO, SPI, I2C, UART, PWM Funkcije

13. serijski pristanišče za odpravljanje napak: privzeti parameter 115200-8-N-1

14. Zvok: 3,5 mm vmesnik za slušalke*1;

15. Gumb: Gumb za ponastavitev*1, gumb uporabnika*1

16. LED: kazalnik moči*1; Sistemski indikator "1

17. Infrardeči sprejemnik: podpora infrardeče funkcije daljinskega upravljalnika

18. Vmesnik ventilatorja: Podporna namestitev 5V ventilatorja za odvajanje toplote

19. Velikost: 56*85 mm
