NXP I.MX RT1052 COREN

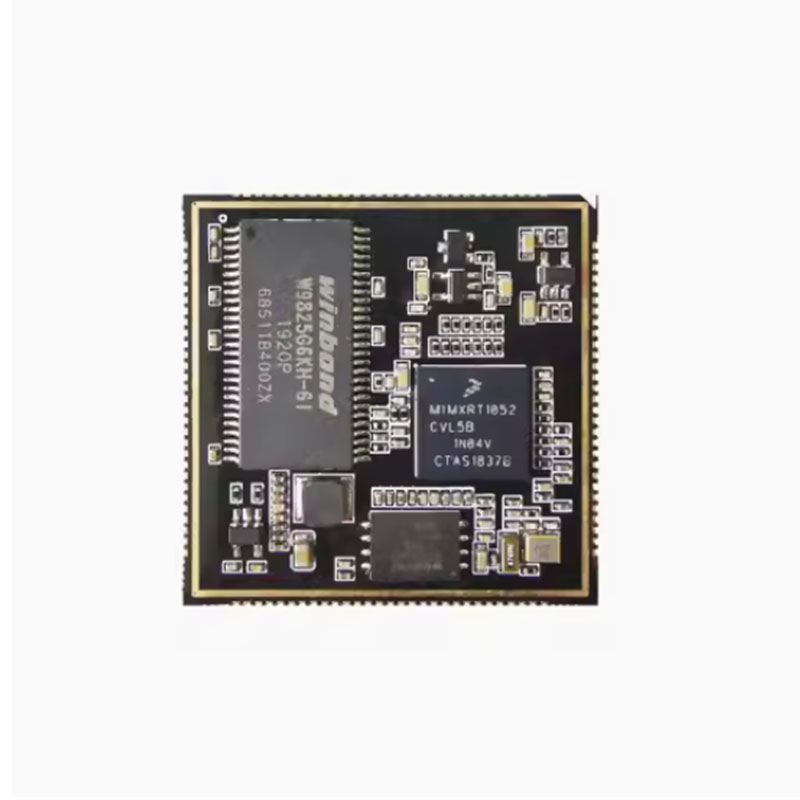

● Ta jedrna plošča RT1052 S2 je zasnovana na podlagi procesorja NXP MIMXRT1052CVL5B.

● Komponente celotnega odbora so narejene iz materialov v industrijskem razredu.

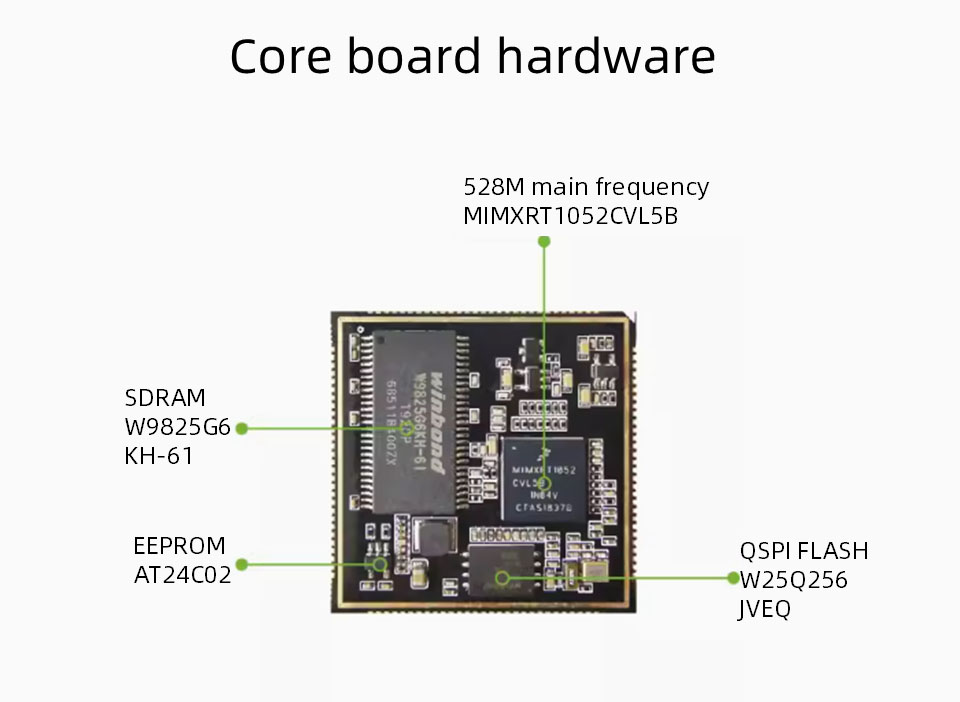

● Strojni viri osnovne plošče vključujejo

● 32MB SDRAM, 32MB NOR FLASH in 256B EEPROM.

● PCB sprejme 6-slojno črno potopno zlato zasnovo s skupno velikostjo 38*38 mm, skupno 116 zatičev in razmikom za pin 1,0 mm. Razen avtobusa SEMC je preostalih 10 zatičev čipa.

Parametri vmesnika signala osnovne plošče

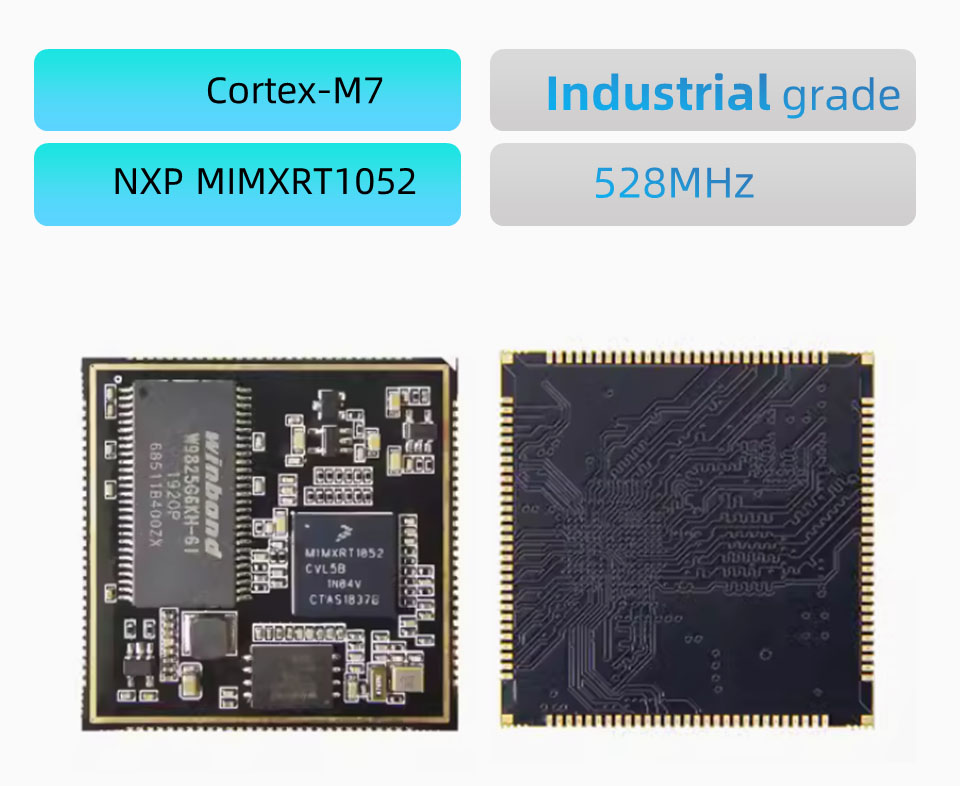

Glavni čip: MIMXRT1052CVL5B, Cortex-M7 jedro, glavna frekvenca 528MHz

SDRAM: 2MB, paket TSSOP, blagovna znamka Winbond, Industrial Grade

Flash: 32MB, paket WSON8, Brand Winbond, Industrial Grade

EEPROM: AT24C02 256B

Ethernet Phy: Brez

Velikost PCB: 38*38 mm

Napajanje: 3.3V

Pokrov ščita: brez zaščitnega pokrova

GPIO: 116 zatičev, 1,0 mm razmik za pin, razen avtobusa SEMC, vsi drugi i0 so pritrjeni

Delovna temperatura: -40 ~ 85 ° C, industrijska ocena

Vmesnik signala osrednje plošče

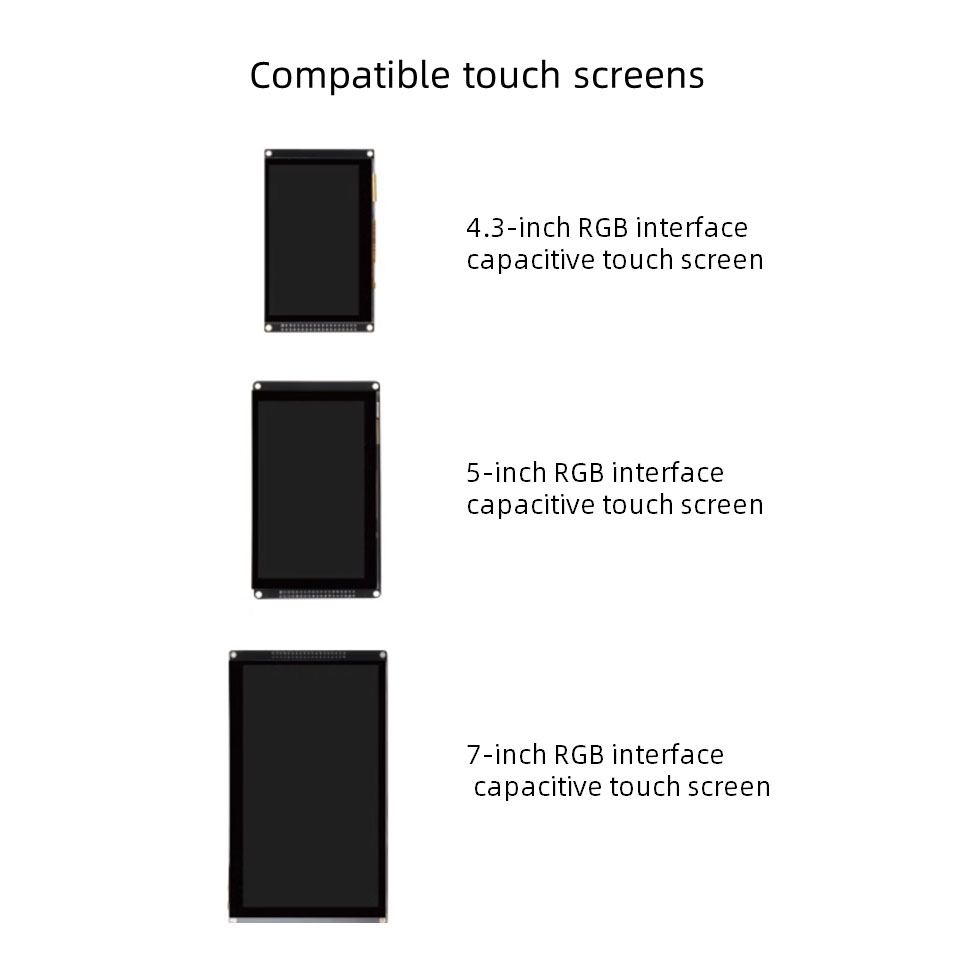

● LCD: 1 kanal

● USB: 2 kanala, s hitrim phy

● SDIO: 2 kanala

● I²C: 4

● SPI: 4

● UART: 8

● SAI: 3

● ADC: 2 (16 kanalov vsak), 12bit

● PWM: 4

● JTAG: 1 kanal

● SPDIF: 2 kanala

● Lahko: 2

● Opomba: Zgornji podatki se lahko ponovno uporabijo

Opomba: ploščo je mogoče prilagoditi z minimalnim naročilom 500
