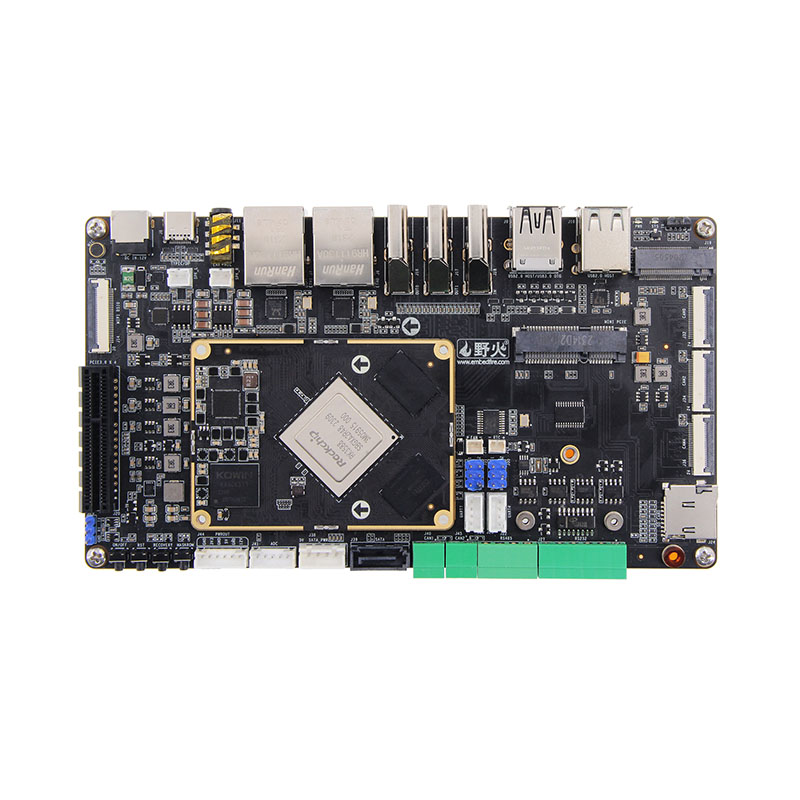

RK3588 Razvojna plošča na desko

Kaj je odbor RK3588 za razvojni odbor?

Cilj razvojne plošče RK3588 na plošči je omogočiti fleksibilne kombinacije med osnovno ploščo in funkcionalnimi podložnimi deski (nosilna plošča) s sprejetjem modularne zasnove in z uporabo standardiziranih vmesnikov (npr. PCIe, MXM, priključki za visoko hitrost od plošče)

V primerjavi z integriranim računalnikom na plošči ali z enim odborom je matična plošča na plošči na plošči naslednje glavne prednosti:

Primerjava s tradicionalnimi razvojnimi odbori

Ključne značilnosti razvojne plošče RK3588

● Zmogljiv SoC: Rockchip RK3588 (8-jedrni Cortex-A76/A55, 6Tops NPU)

● Modularna zasnova: prilagodljivi B2B konektorji za širitev po meri

● Vmesniki za visoke hitrosti: PCIE 3.0, USB 3.1, dvojni gigabitni Ethernet, SATA

● Multi-Display: Podpira 8K@60fps + 4K@60fps hkratni izhod

● Industrijski razred: -40 ° C do +85 ° C delovanje

● Bogati vmesniki: Mini PCIe, M.2 M Key, MIPI CSI

● Večkratni zaslon različen zaslon: podpira tri-zaslonski heterogeni zaslon in heterogeni zaslon na štirih zaslonih. HDMI*2; Mipi dsi*2; Type-C (podpira protokol DP)

Tehnične specifikacije

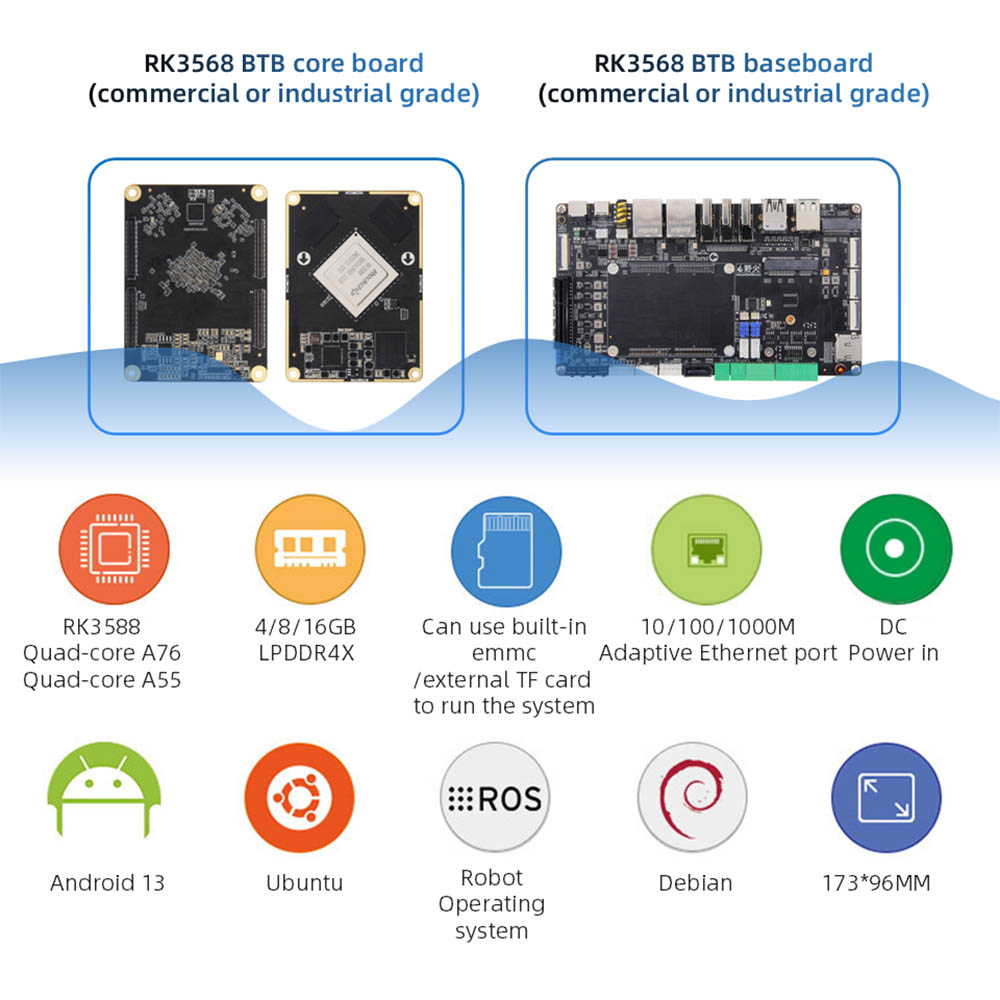

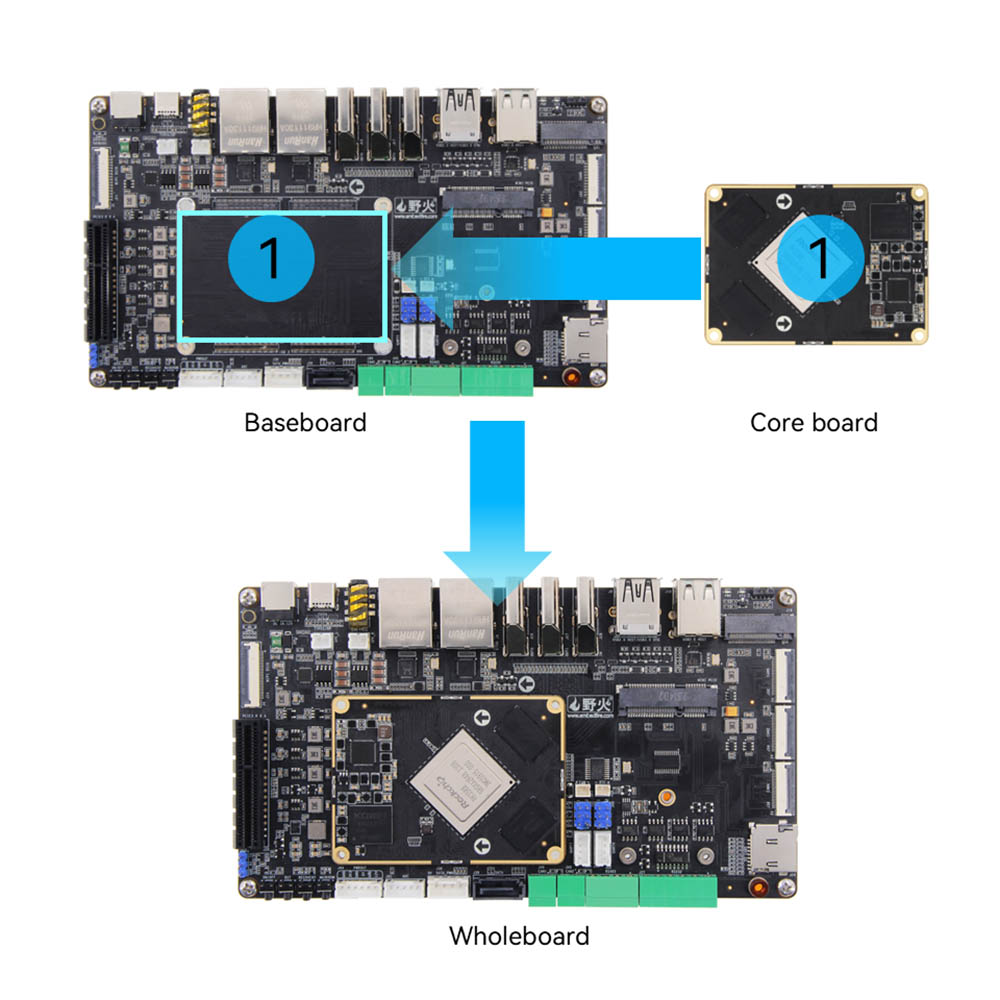

Matična plošča BTB je sestavljena iz osnovne deske in prevozniške plošče/ osnovne plošče.

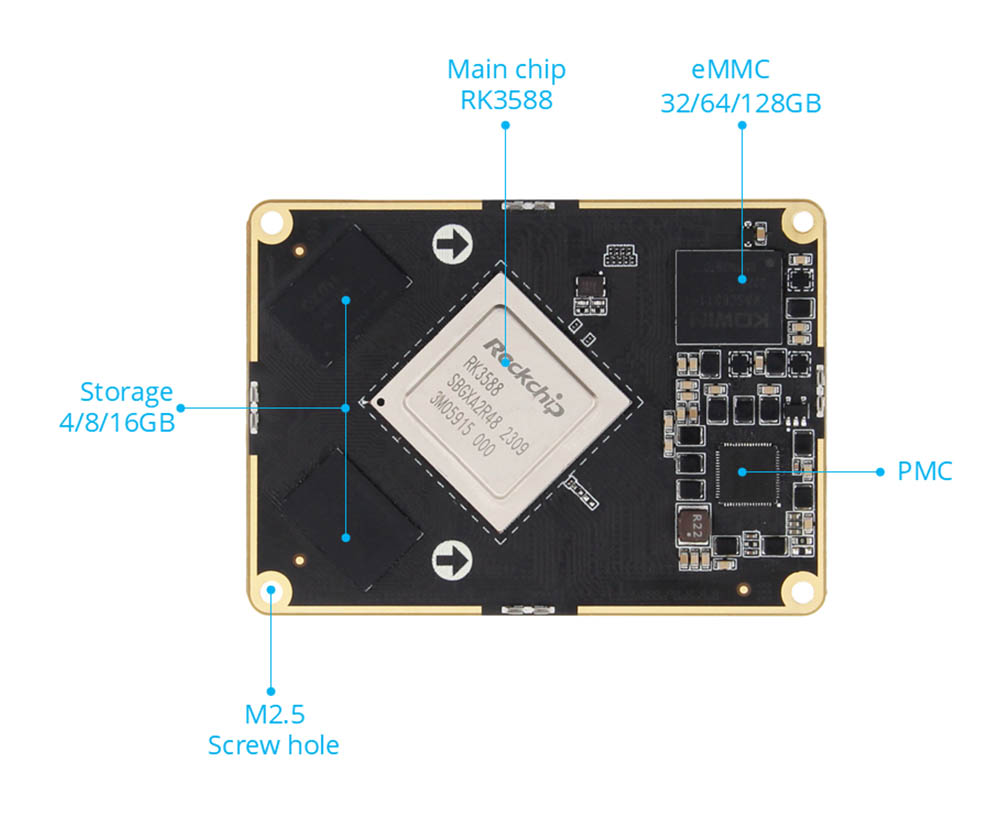

RK3588 Parametri osrednjega odbora

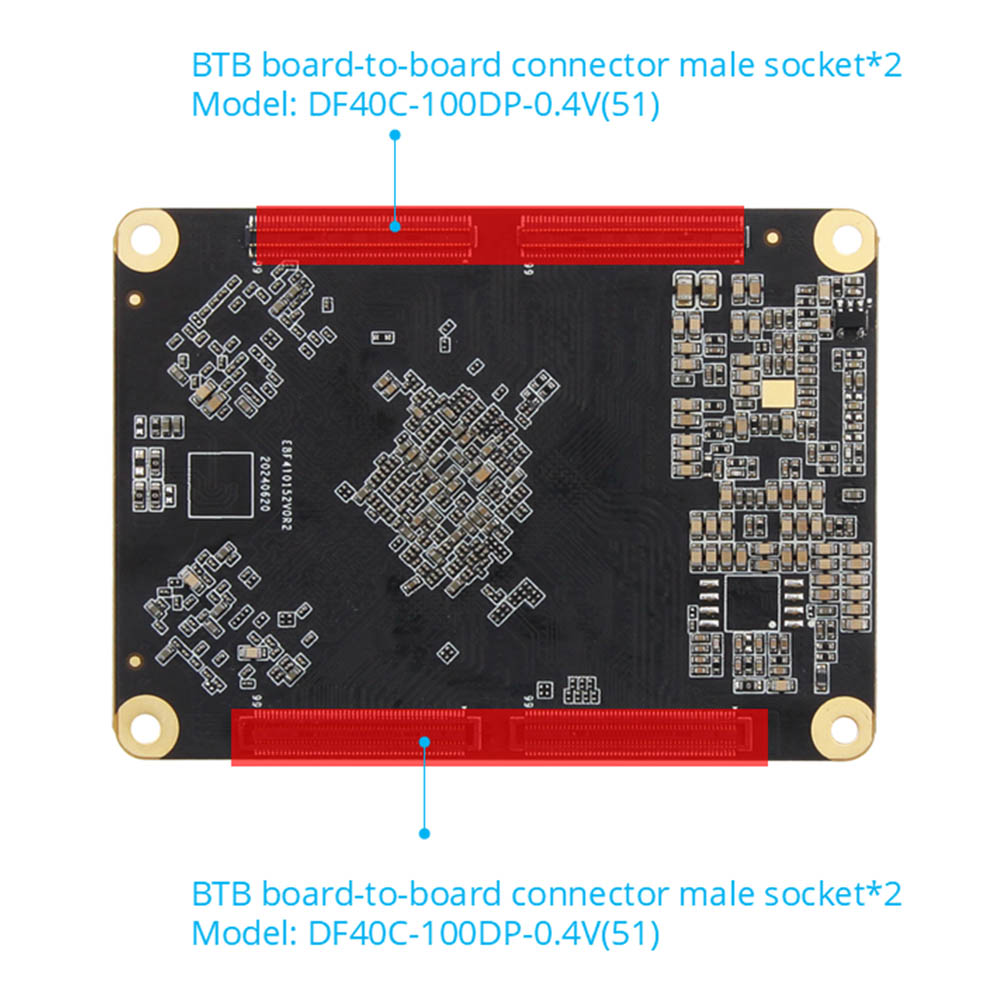

● Priključek: Moški priključek: DF40C-100DP-0.4V (51) Ženski priključek: DF40C-100DS-0.4V (51)

● Glavni čip: RK3588 (Quad-Core A76 + Quad-Core A55, Mali-G610, računalniška moč 6Tops) BTB vodi do 400 zatičev, 0,5 mm razmik, vodi do vseh I0

● Pomnilnik: 4/8/16GB, LPDDR4/4X

● Shranjevanje: 32/64/128 GB. EMMC

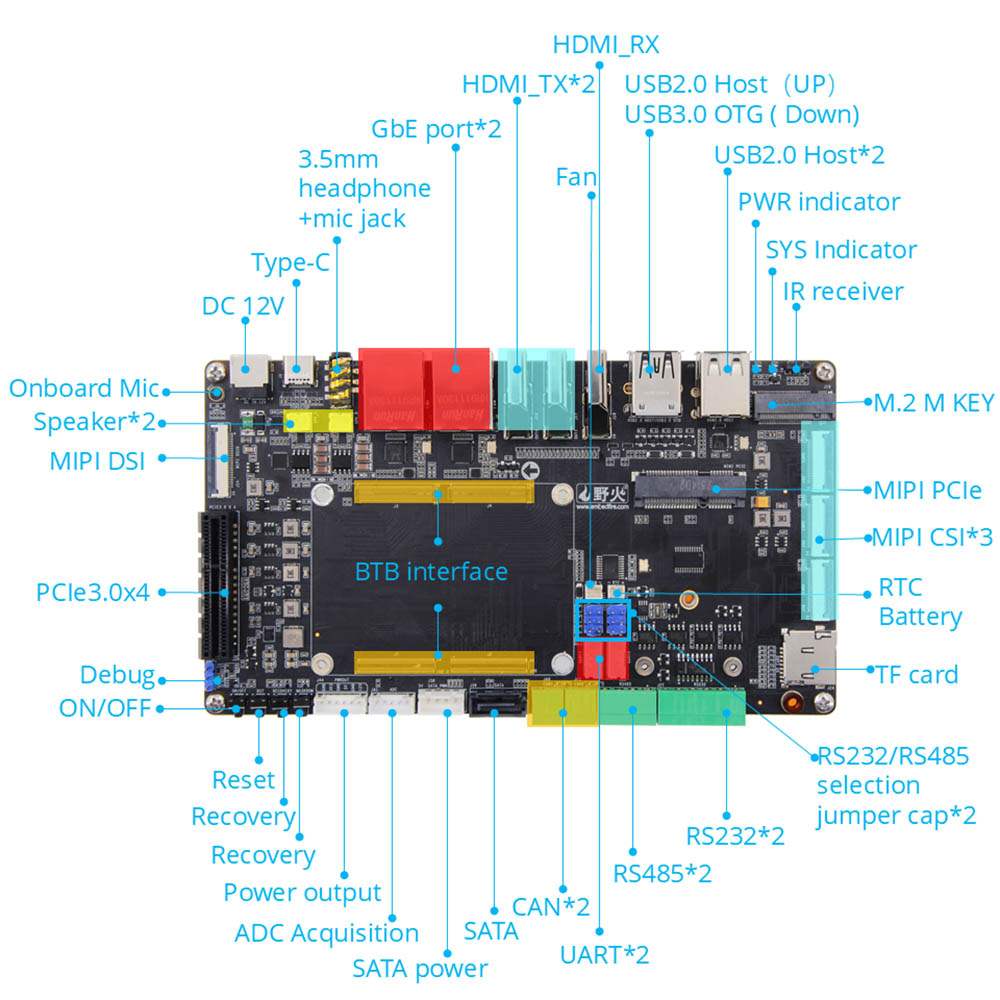

RK3588 parametri osnovne plošče

● Priključek: Moški: DF40C-100DP-0.4V (51) Ženska: DF40C-100DS-0.4V (51)

● Vmesnik napajanja: 12V@2A DC vhod, DC vmesnik*1; Izhodni vmesnik*1

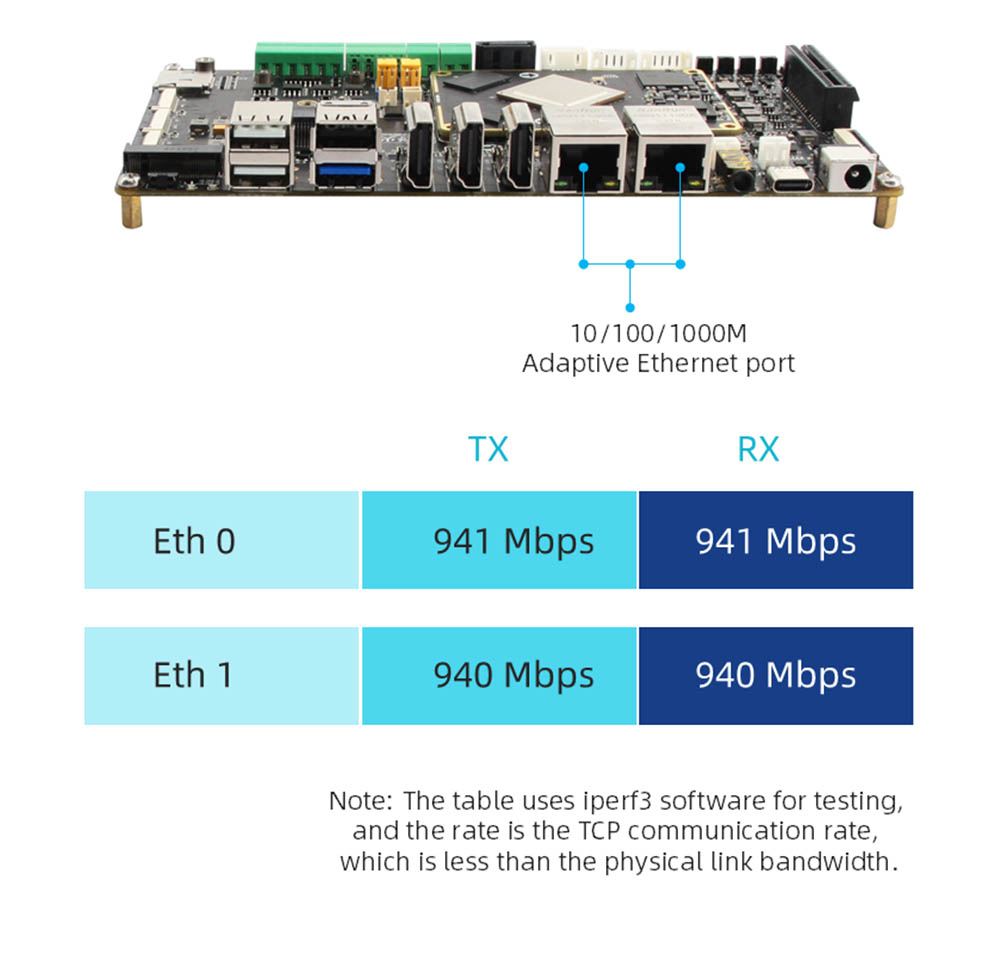

● Ethernet: Gigabit Network Port*2, podpora 10/100/1000Mbps hitrost prenosa podatkov

● HDMI: HDMI12.0 Vhod*1, do 3840x2160@60fps; HDMI2.1 Izhod*2, podpira več zaslonov z drugimi zasloni, največja ločljivost 7680x4320@60Hz (ločljivost 8K)

● MIPI-DSI: Vmesnik zaslona MIPI*2 (spredaj*1, nazaj*1) je mogoče priključiti na zaslon MIPI za divji požar, podpira več zaslonov z drugimi zasloni; Enotni način MIPI Največja ločljivost 1920*1080@60Hz

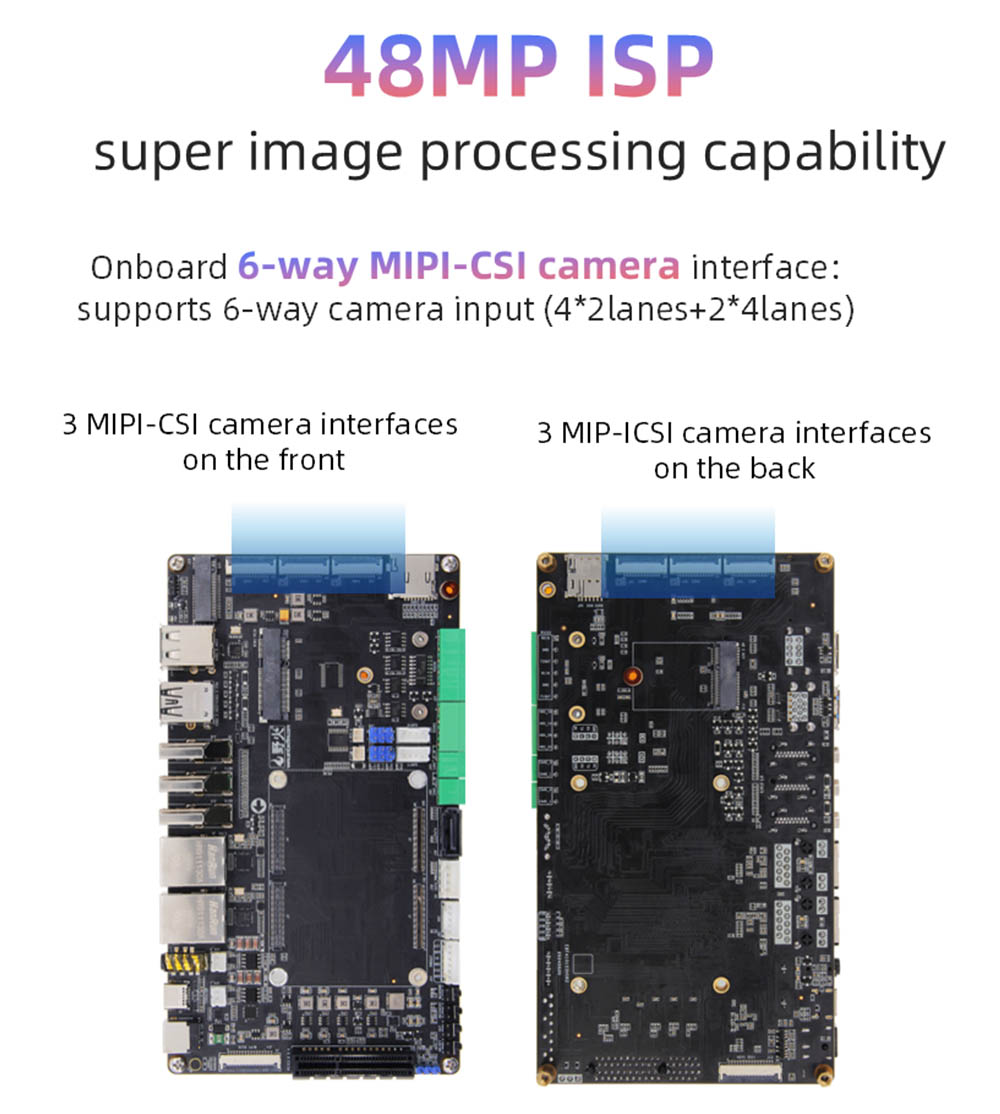

● MIPI-CSI: Vmesnik kamere MIPI*6 (spredaj*3, nazaj*3), lahko priključite na divji požar mipi kamero

● USB2.0: vmesnik USB-HostType-A*3

● USB3.0: USB-OTGType-A vmesnik*1; Vmesnik Type-C*1 se lahko uporablja za kurjenje vdelane programske opreme, podpira protokol DP1.4

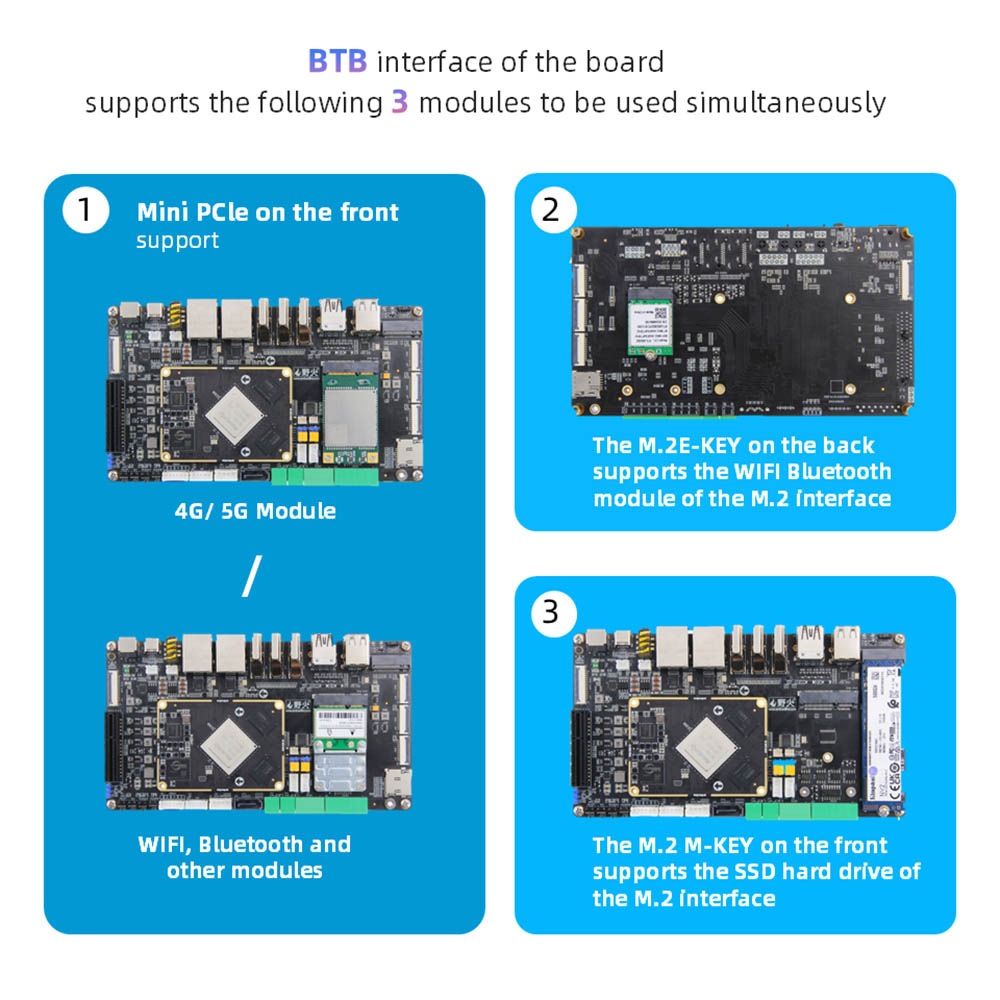

● Vmesnik PCLE: Mini-PCLE vmesnik*1, lahko uporabite omrežno kartico WiFi s polno višino ali pol višine, modulom 4G ali drugim modulom vmesnika Mini-PCLE: PCLE3.0x4 vmesnik*1

● Vmesnik M.2: M.2EKey vmesnik*1, podpira M.2 E-ključni modul brezžične omrežne kartice; M.2 M ključni vmesnik*1, podpira M.2 M-ključ PCLE3.0*4Lanes Specifikacija 2280 Trdi disk

● držalo za kartico TF: držalo za mikro SD (TF)*1, podpira sistem za zagon kartice TF, do 512 GB

● držalo za kartico SIM: SIM držalo za kartico*1, funkcijo kartice SIM je treba uporabiti z modulom 4G

● Vmesnik SATA: standardni vmesnik SATA*1; Vmesnik SATA napajanja*1, podpira 12V izhod

● CAN: CAN*2

● ADC: Vmesnik za pridobivanje ADC*1

● Serijski pristanišče za odpravljanje napak:

● serijska vrata za odpravljanje napak*1 (UART2), privzeti parameter 1500000-8-N-1; UART serijski pristanišče*2 (UART7 & UART9); RS232*2 (UART4 & UART7);

● rs485*2 (UART4 & UART7); RS232/RS485 Vmesnik za izbiro Jumper*2

● Zvok: mikrofon na krovu*1; Vmesnik zvočnikov SPK*2, lahko poveže 3W izhod za slušalke 3W zvočnikov + vhod mikrofona 2-in-1 vmesnik*1

● Gumb: gumb za vklop/izklop*1; Gumb za masko*1; Gumb za obnovitev*1; Gumb za ponastavitev*

● LED: indikator moči*1; Sistemski indikator*1

● Infrardeči sprejemnik: Podpora infrardeče funkcije daljinskega upravljalnika

● RTC: RTC napajalna vtičnica*1

● Vmesnik ventilatorja: Podporna namestitev hlajenja 5V ali 12V ventilatorja

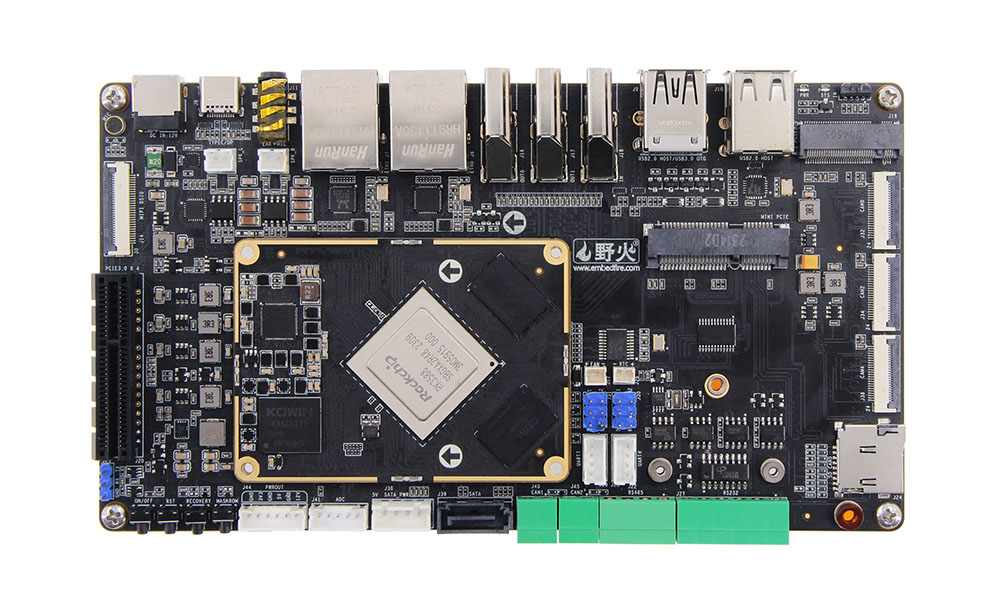

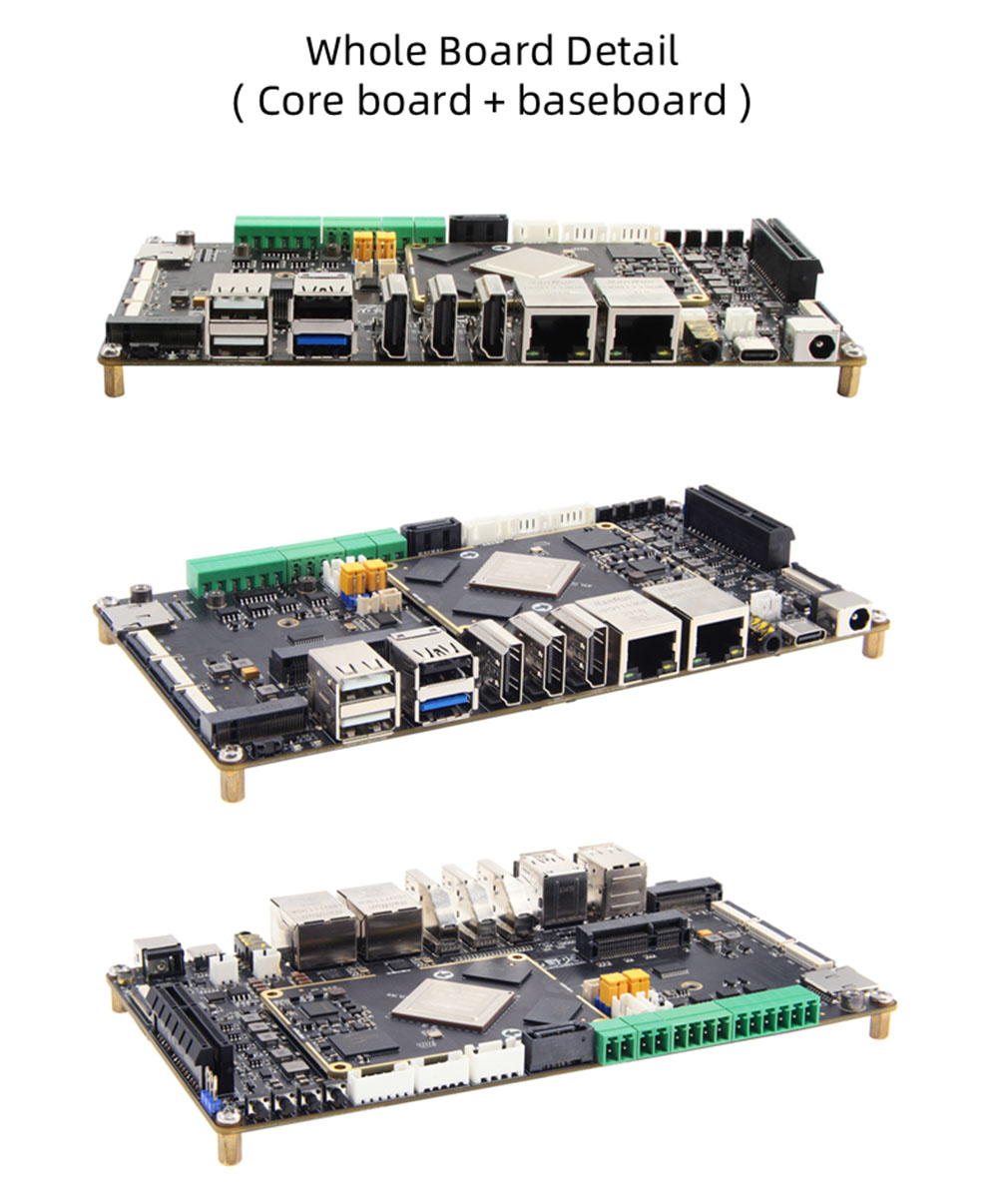

RK3588 Podrobnosti o plošči

Tipične aplikacije

● AI Edge Computing: pametna varnost ， pametni prevoz ， pametno mesto, video analitika.

● Industrijska avtomatizacija: PLC nadzor, strojni vid.

● Robotika: avtonomna navigacija, ki jo poganja AI.

● Aplikacije v vozilu: Zabavni sistem v avtomobilih, sistem za navigacijo v avtomobilu.

● Digitalna oznaka: 8k več zaslona oglaševanje.

● Medicinska oprema: medicinski endoskopi, sistemi za ultrazvok slikanja
