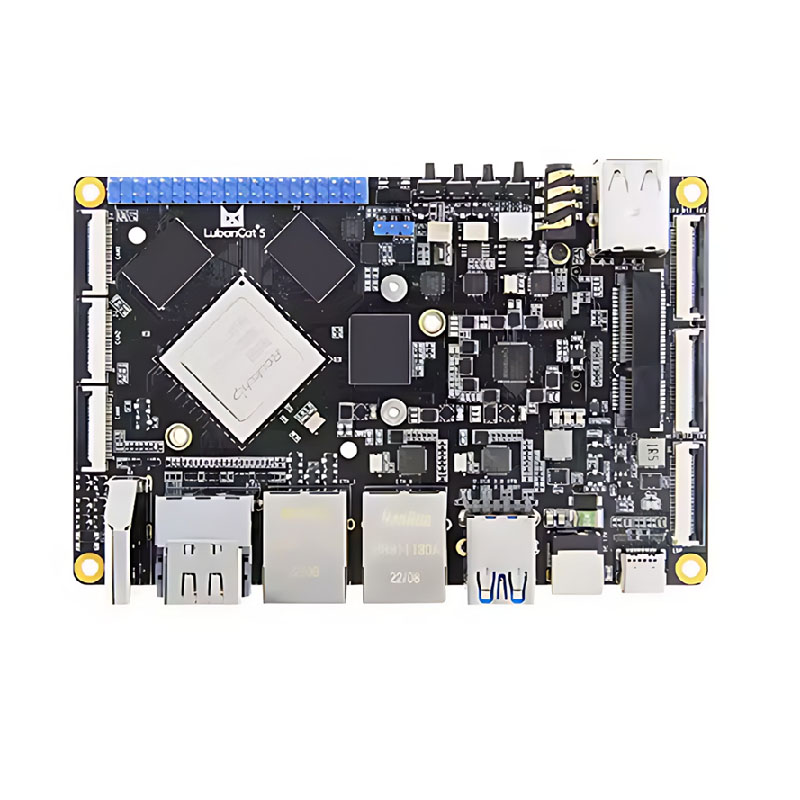

Rockchip RK3588 plošča

Funkcije RKK3588

● 8nm napredni proces, 8-jealna 64-bitna arhitektura, visoka zmogljivost, nizka poraba energije

● ARM MALI-G610 MC4 GPU, namenski 2D grafični pospeševalni modul

● 6Tops NPU, ki omogoča različne scenarije AI

● 8K video kodiranje in dekodiranje, 8K zaslonski izhod

● Vgrajeni večkratni vmesniki, podpirajo zaslon z več zasloni

● Možnosti obdelave super slik, 48MP ponudnika internetnih storitev, podpora za več vhodov kamere

● Bogati vmesniki za visoke hitrosti (PCIe, Type-C, SATA, Gigabit Ethernet), enostavni za razširitev

● Android in Linux OS

RK3588 UVOD PLOŠČA

1. TP-5 RK3588 Enojni računalnik je zmogljiva razvojna plošča, ki jo je mogoče uporabiti kot visokozmogljiv računalnik z eno ploščo in vgrajeno matično ploščo za prikaz, nadzor, omrežje, shranjevanje datotek, računalništvo z robom in druge scenarije.

2. Uporabite Rockchip RK3588 kot glavni čip z uporabo 8nm napredne procesne tehnologije z najvišjo glavno frekvenco do 2,4 GHz, ki vključuje štirikodre 64-bitne Cortex-A76 in štirijedrnim 64-bitnim Cortex-A55 za skupno osemdrno procesorje in 8K izhodne izhodi. Ima zmogljivosti za obdelavo super slik, podpira vhod z več kamerami, podpira diferencialni zaslon z več zasloni in ima vgrajen neodvisen NPU za opolnomočenje različnih scenarijev AI.

3. Ponuja različne kombinacije pomnilnika in pomnilnika, ki jih lahko izbirate, uravnoteženo konfiguracijo strojne opreme in široko paleto aplikacij.

4. Vgrajena neodvisna NPU ima računalniško moč do 6-ih, kar omogoča različne scenarije AI.

5. Visoka integracija z bogatimi razširitvenimi vmesniki, opremljenimi z Gigabit Ethernet Port, USB3.0, USB2.0, minipcle, MiniHDMI, vmesnik zaslona MIPI in vmesnik kamere MIPI, zvočni vmesnik, infrardeči sprejem, TF kartica za držanje itd.

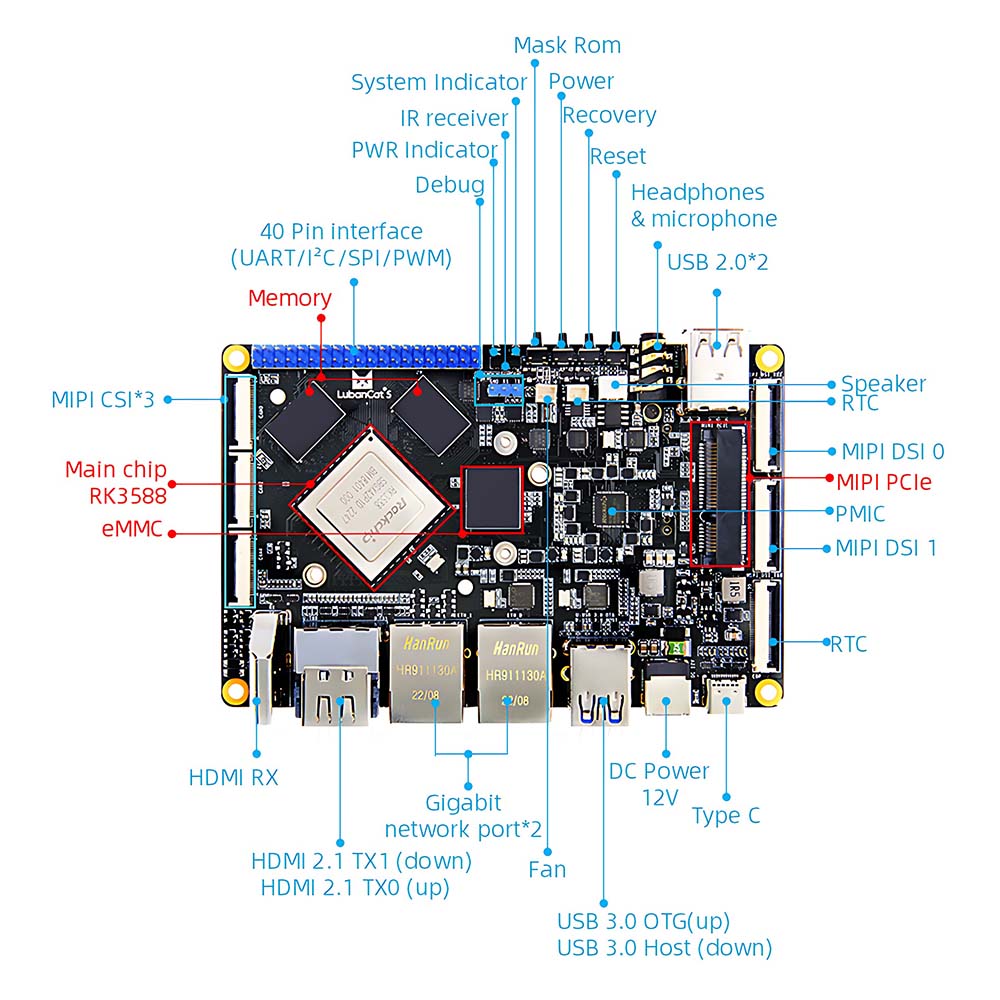

RK3588 Parametri odbora

● Vmesnik napajanja: 12V@2A DC vhod, DC5.5*2.1 Vmesnik

● Glavni čip: RK3588 (Quad-Core A76+Quad-Core A55, Mali-G610, 6T računalniška moč)

● Pomnilnik: 4/8/16GB, LPDDR4X (druge zahteve po shranjevanju je mogoče prilagoditi)

● Shranjevanje: 0/32/64/128GB, EMMC (druge zahteve po shranjevanju je mogoče prilagoditi)

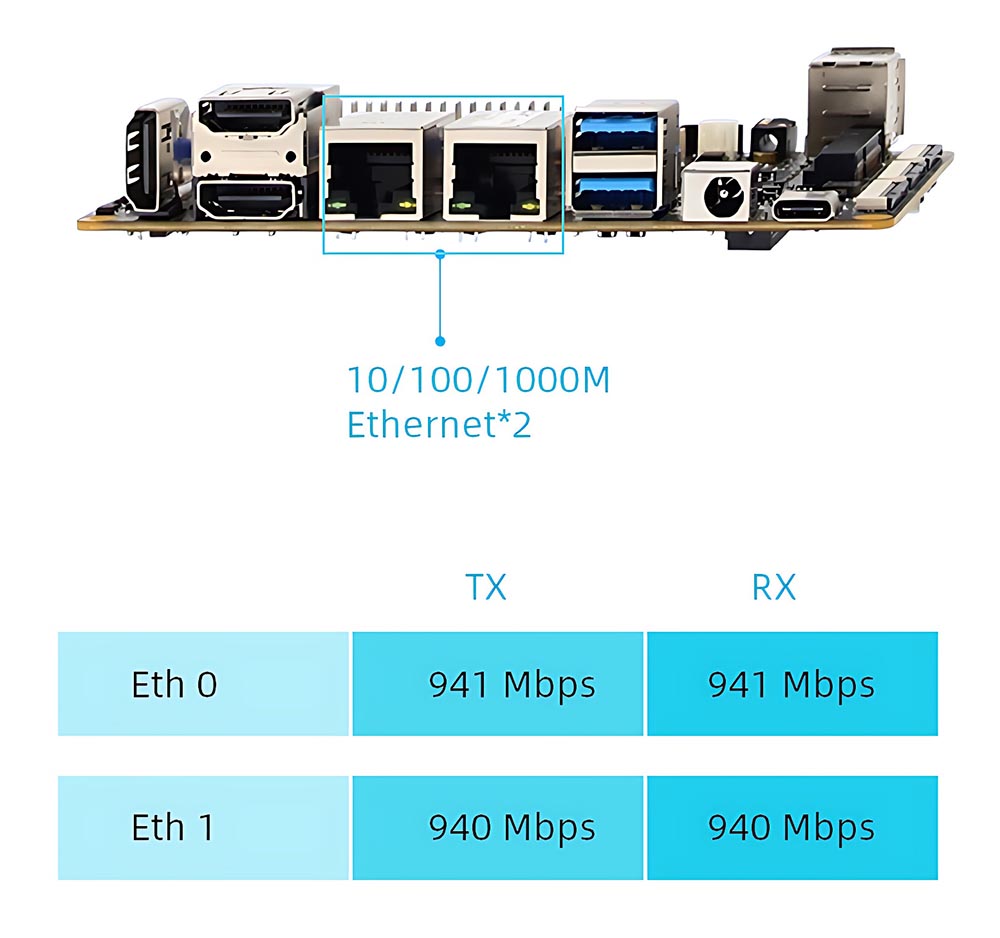

● Ethernet: Gigabit Network Port*2, podpira stopnjo prenosa podatkov 10/100/1000Mbps

● HDMI: HDMI2.0 Vhod*1, do 3840X2160@60fps; HDMI2.1 Izhod*2, podpira zaslon z več zasloni z drugimi zasloni, največja ločljivost 7680x4320@60Hz (ločljivost 8K)

● EDP: EDP zaslonski vmesnik*1, podpira zaslon z več zasloni z drugimi zasloni, najvišja ločljivost je 3840x2160@60Hz

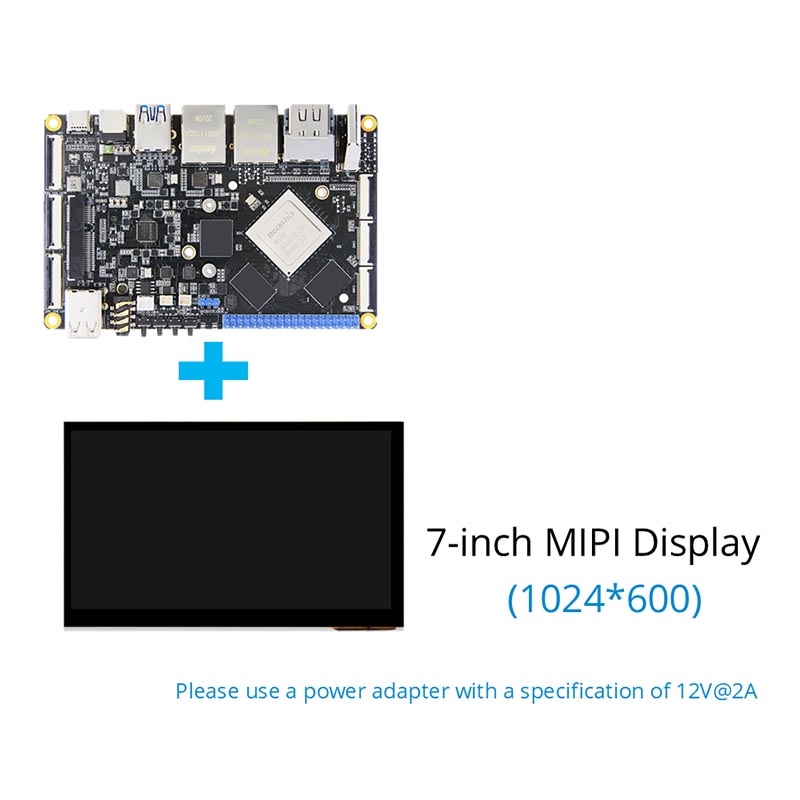

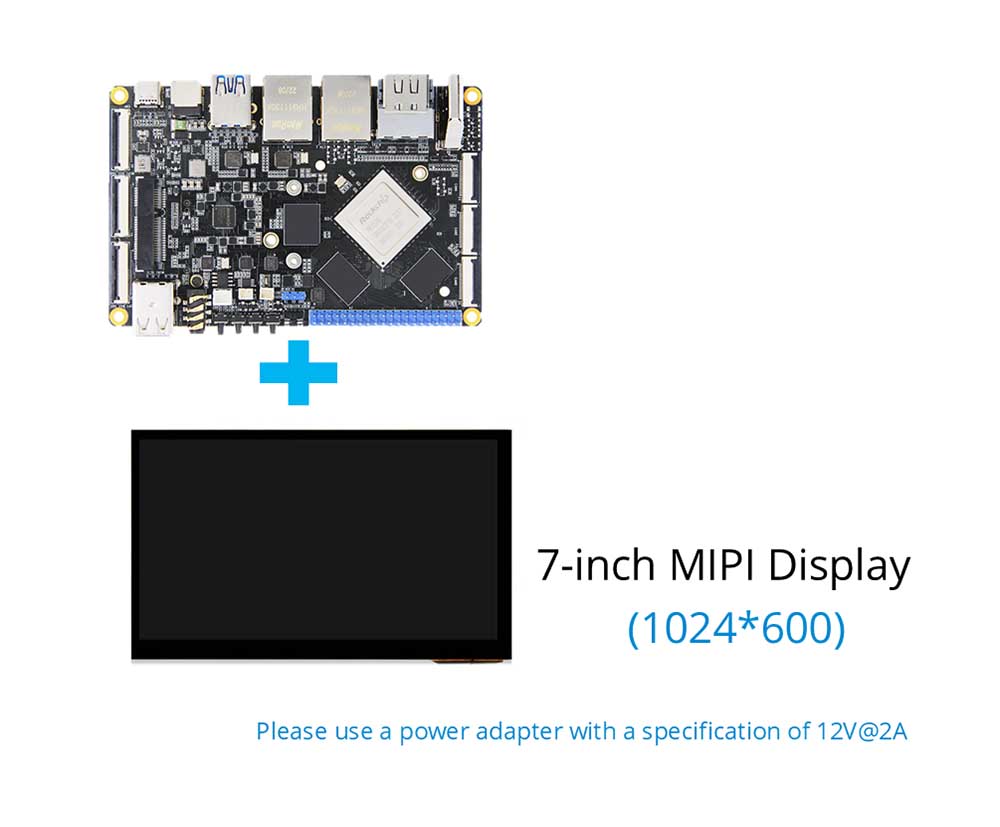

● MIPI DSI: Vmesnik zaslona MIPI*2, podpira diferencialni zaslon z več zasloni z drugimi zasloni: Največja ločljivost v posameznem načinu MIPI je 1920*1080@60Hz

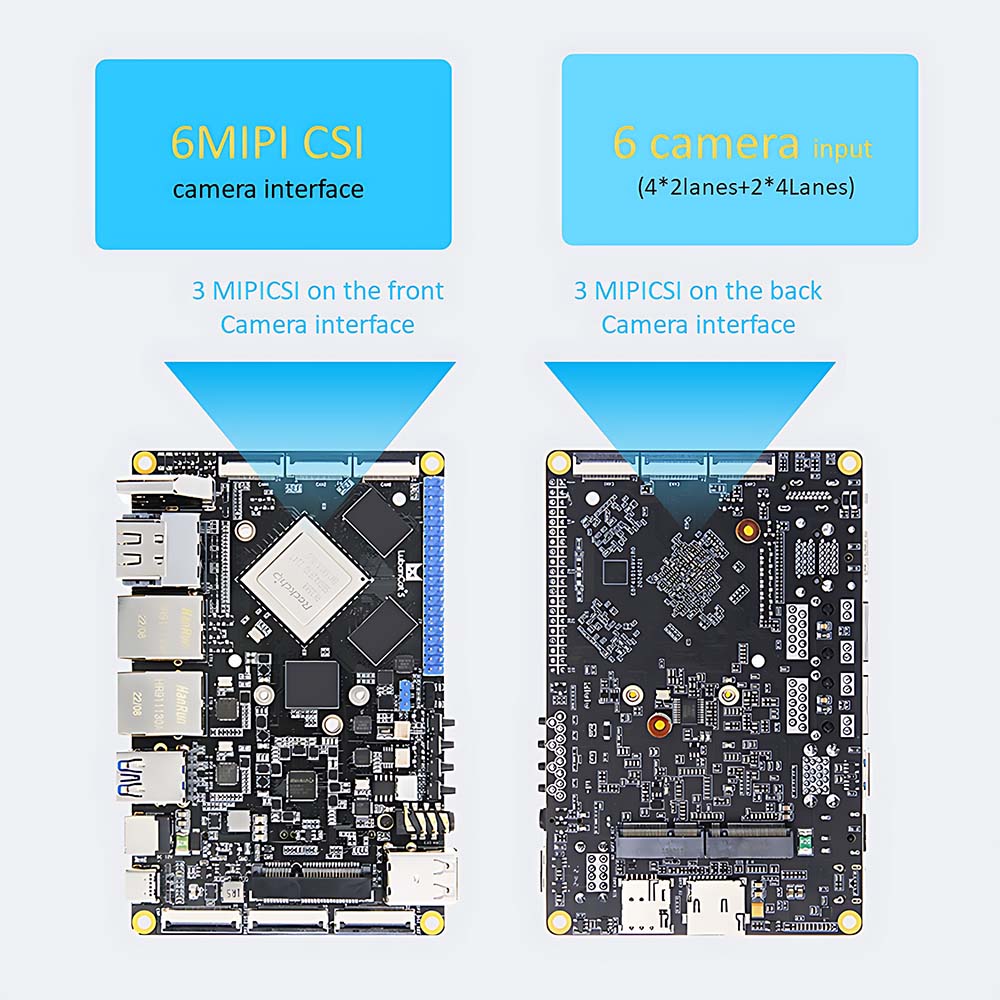

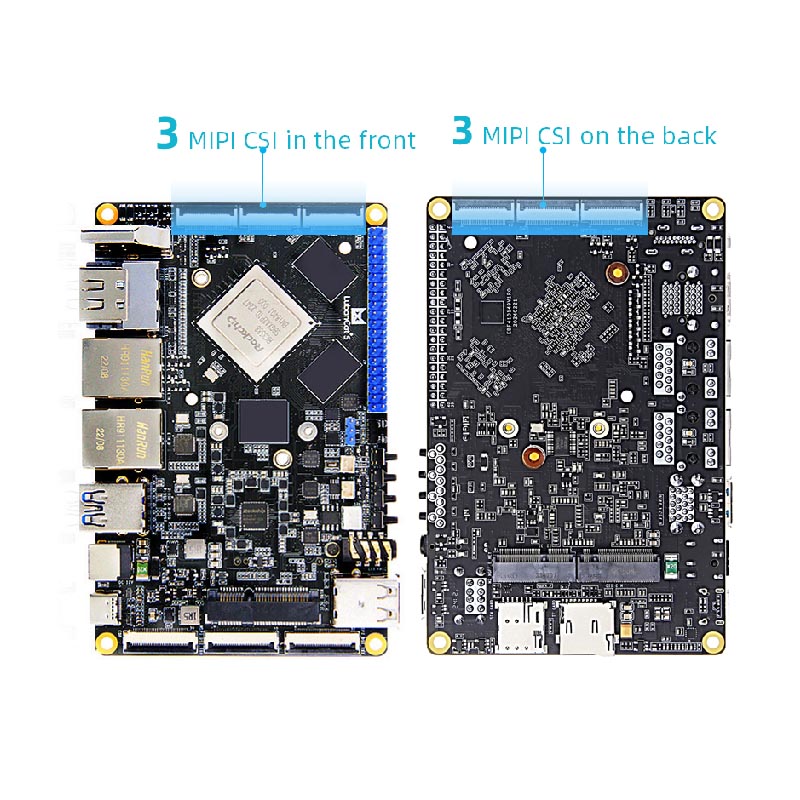

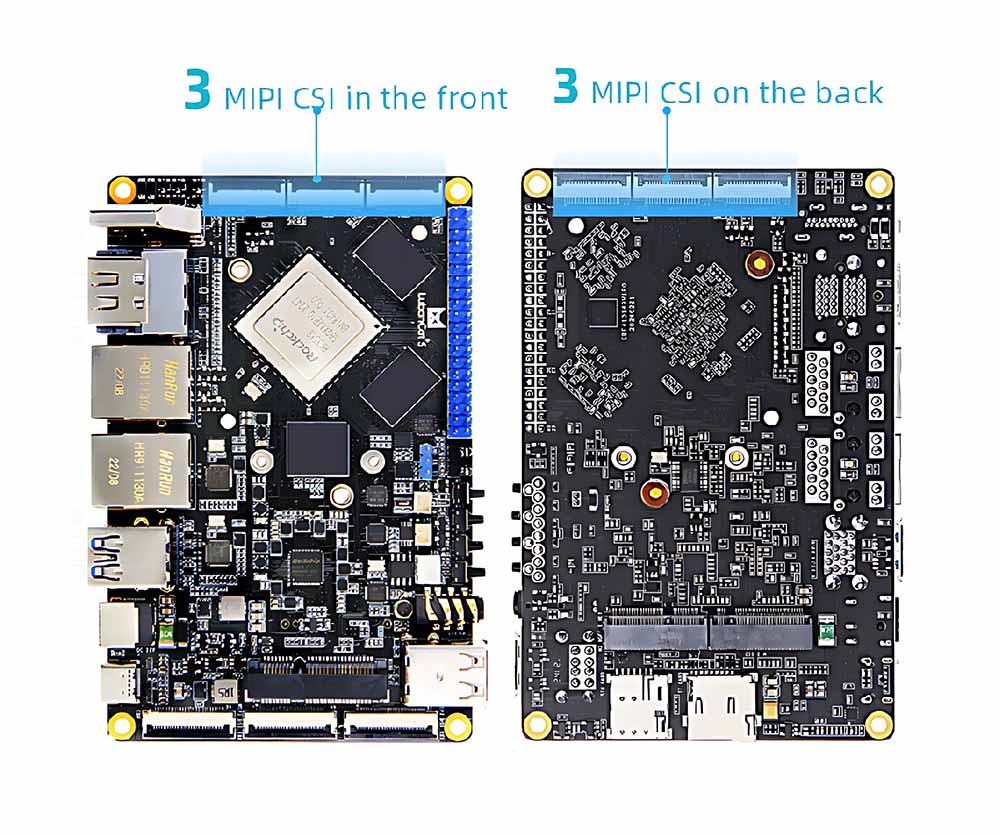

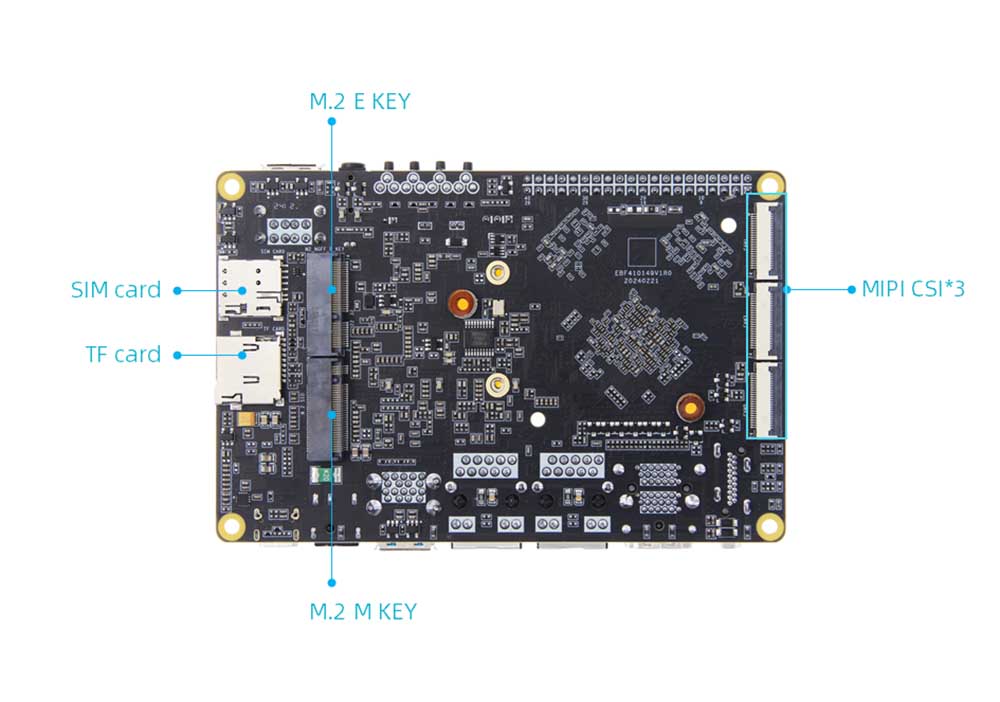

● MIPI CSI: vmesnik kamere MIPI*6 (spredaj*3, nazaj*3)

● USB2.0: vmesnik USB-HostType-A*1; USB-OTGTYPE-A vmesnik*1

● USB3.0: vmesnik USB-HostType-A*2; Vmesnik USB-OTGType-C*1 se lahko uporablja za kurjenje vdelane programske opreme, podpira protokol DP1.4

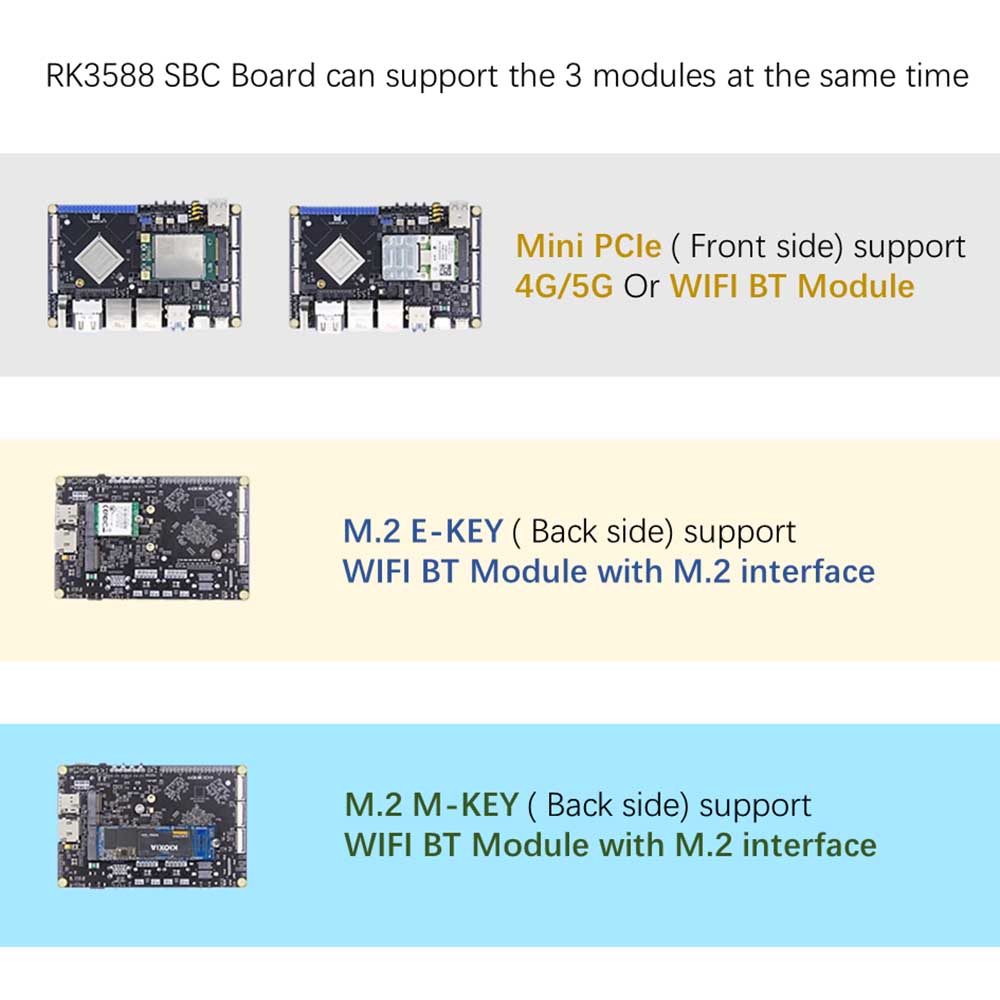

● Vmesnik PCLE: Mini-PCLE vmesnik, se lahko uporablja s polno višino ali na pol višine WiFi omrežne kartice, 4G moduli ali drugimi moduli vmesnika Mini-PCLE

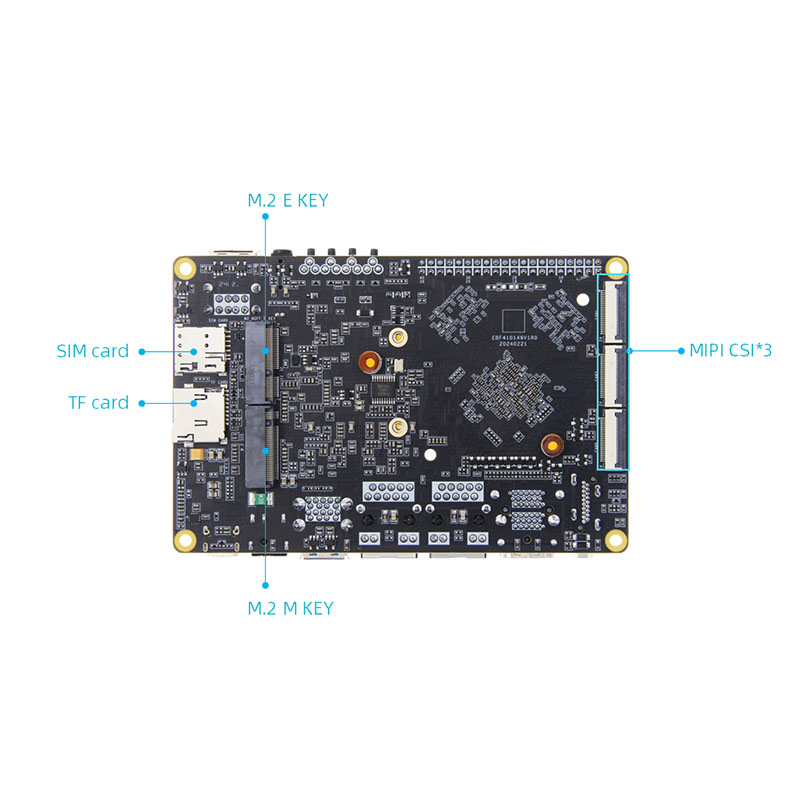

● Vmesnik M.2: M.2EKey vmesnik*1, podpira M.2 E-ključni modul brezžične omrežne kartice; Ključni vmesnik M.2 M*1, podpira M.2 M-ključ PCLE3.0*4Lanes Specifikacija 2280 Trdi disk

● SIM+TF držalo za kartico: držalo za kartico SIM*1, držalo za mikro SD (TF)*1, podpira TF kartico za zagon sistema, podpira do 512 GB, funkcijo kartice SIM je treba uporabiti z modulom 4G

● Vmesnik 40pin: Združljiv z vmesnikom Raspberry Pi 40PIN, podpira funkcije PWM/GPIO/PC/SPI/UART

● Serijski pristanišče za odpravljanje napak: privzeti parameter 1500000-8-N-1

● Zvok: mikrofon na krovu*1; Vmesnik zvočnikov SPK*1. Lahko povežemo z 1W napajalnim zvočnikom; Izhod za slušalke + vmesnik za vhod mikrofona 2-in-1*1

● Gumbi: gumb za vklop*1; gumb Maskrom*1; gumb za obnovitev*1; gumb za ponastavitev*1

● LED: luč indikatorja moči*1; Sistemski indikator luč*1

● Infrardeči sprejemnik: podpira infrardečo funkcijo daljinskega upravljalnika

● RTC: RTC čip z nizko močjo + RTC napajalna vtičnica*1

● Vmesnik ventilatorja: podpira namestitev 5V ali 12V ventilatorjev za hlajenje
