Razvojna plošča Rockchip TC-PX30 je sestavljena iz luknje za žig TC-PX30 SOM in nosilne plošče.
TC-PX30 sistem na modulu temelji na 64-bitnem štirijedrnem procesorju A35 Rockchip PX30. Frekvenca je do 1,3 GHz. Vgrajen z grafičnim procesorjem ARM Mali-G31, podpira OpenGL ES3.2, Vulkan 1.0ï¼Œ OpenCL2.0, 1080p 60ft, H.264 in H.265 video dekodiranje. Zasnovan je z 1 GB/2 GB LPDDR3, 8 GB/16 GB/32 GB eMMC

Pošlji povpraševanje

Opis izdelka

Rockchip TC-PX30 razvojna plošča (nosilec razvojne plošče TC-PX30)

1. Razvojni komplet TTC-PX30 Nosilna deska za uvod v luknjo za žig
Rockchip TC-PX30 razvojna plošča (nosilec razvojne plošče TC-PX30)
Razvojna plošča TC-PX30 je sestavljena iz luknje za žig TC-PX30 SOM in nosilne plošče.

TC-PX30 sistem na modulu temelji na 64-bitnem štirijedrnem procesorju A35 Rockchip PX30. Frekvenca je do 1,3 GHz. Vgrajen z grafičnim procesorjem ARM Mali-G31, podpira OpenGL ES3.2, Vulkan 1.0ï¼Œ OpenCL2.0, 1080p 60ft, H.264 in H.265 video dekodiranje. Zasnovan je z 1 GB/2 GB LPDDR3, 8 GB/16 GB/32 GB eMMC,

Nosilna plošča TC-PX30 Vmesniki: 4G LTE, OTG, USB2.0, 100 m Ethernet, WIFI, bluetooth, avdio video vhod/izhod, G-senzor, zaslon RGB, zaslon LVDS/MIPI, kamera MIPI, reža za kartico TF, razširjen GPIO.

Podpira operacijski sistem Android8.1, Linux in Ubuntu. Izvorna koda je odprta.

osrednje plošče in razvojne plošče odprtokodne platforme thinkcore. celotna zbirka rešitev za prilagajanje strojne in programske opreme, ki temeljijo na sochih Rockchip, podpira procesor oblikovanja strank, od najzgodnejših razvojnih stopenj do uspešne množične proizvodnje.

Storitve oblikovanja plošč
Izdelava prilagojene nosilne plošče v skladu z zahtevami strank
Vključitev našega SoM v strojno opremo končnega uporabnika za zmanjšanje stroškov in manjši odtis ter skrajšanje razvojnega cikla

Storitve razvoja programske opreme
Vdelana programska oprema, gonilniki naprav, BSP, vmesna programska oprema
Prenos v različna razvojna okolja
Integracija s ciljno platformo

Proizvodne storitve
Nabava sestavnih delov
Količina proizvodnje se povečuje
Označevanje po meri
Celovite rešitve na ključ

Vgrajene raziskave in razvoj
Tehnologija
- Nizki OS: Android in Linux, za predstavitev strojne opreme Geniatech
• Prenos gonilnika: Za strojno opremo po meri, gradnjo strojne opreme, ki deluje na ravni OS
- Varnostno in verodostojno orodje: Za zagotovitev pravilnega delovanja strojne opreme

2. Razvojni kompletTC-PX30 Nosilna plošča za parameter luknje za žig (specifikacija)

Parametri
Videz			Luknja za žig SOM + nosilna plošča
Velikost			185,5 mm*110,6 mm
Plast			SOM6-plastna/nosilna plošča 4-slojna
Konfiguracija sistema
CPU	Rockchip PX30, štirijedrni A35 1,3 GHz
Oven	Privzeto 1 GB LPDDR3, 2 GB neobvezno
EMMC	4 GB/8 GB/16 GB/32 GB emmc opcijsko ¼Œ privzeto 8 GB
Napajanje IC	RK809
Parametri vmesnikov
Zaslon		RGB, LVDS/MIPI
Dotaknite se		I2C/USB
Zvok		AC97/IIS, podpira snemanje in predvajanje
SD		1 -kanalni SDIO
Ethernet		100 m
USB HOST		3 -kanalni HOST2.0
USB OTG		1 kanal OTG2.0
UART		2 -kanalni uart, podporni nadzor pretoka uart
PWM		1 -kanalni izhod PWM
IIC		4 -kanalni izhod II
IR		1
ADC		1 -kanalni ADC
Kamera		1 -kanalni MIPI CSI
4G		1 reža
WIFI/BT		1
GPIO		2
Vhodna moč		2 reži, 12V
Vhod RTC		1 reža
Izhodna moč		12V/5V/3.3V

3. Razvojni komplet TTC-PX30 Nosilna plošča za funkcijo in uporabo odprtin za žig
Rockchip TC-PX30 razvojna plošča (nosilec razvojne plošče TC-PX30)
TC-PX30 SOM Lastnosti:
â - Zmogljive funkcije, bogati vmesniki, široke aplikacije.
- Podpira Android8.1, Linux, Ubuntu OS. Izvorna koda je odprta.
• Velikost je le 185,5 mm*110,6 mm, stabilna in zanesljiva plošča za izdelke.
Scenarij uporabe
TC-PX30 je primeren za opremo AIOT, nadzor vozil, opremo za igre, komercialno opremo za prikazovanje, medicinsko opremo, prodajne avtomate, industrijske računalnike itd.

4. Razvojni komplet TTC-PX30 Nosilna plošča za podrobnosti o luknji za žig
Videz SOM

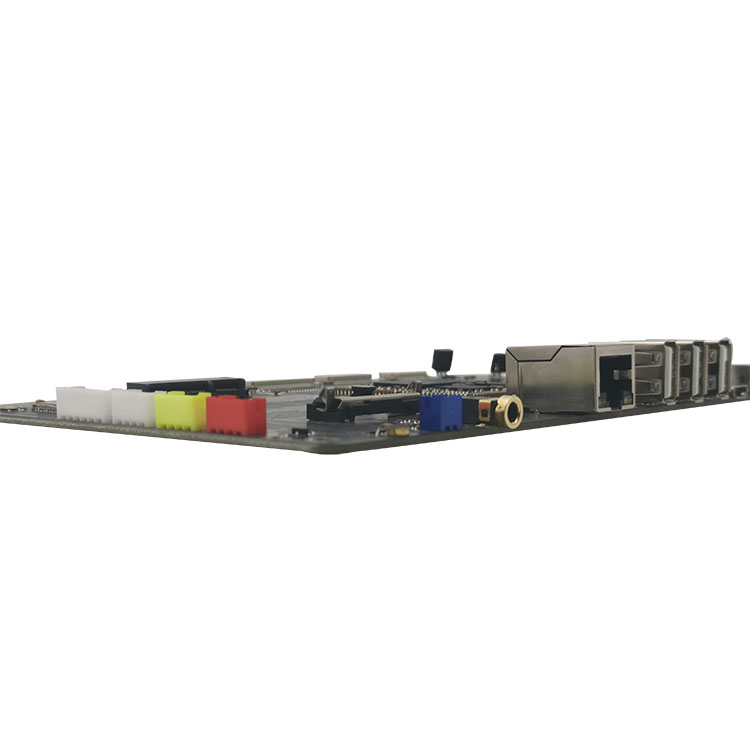

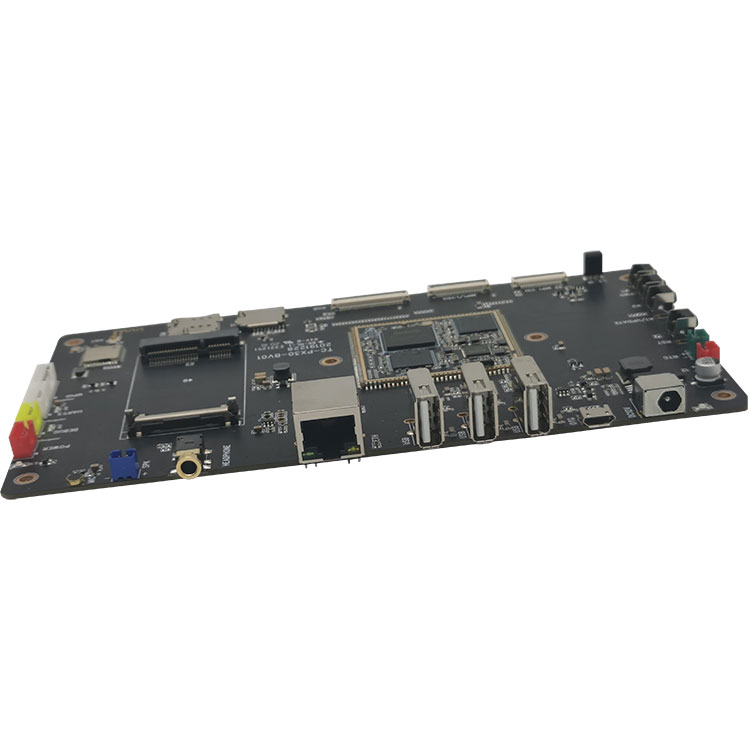

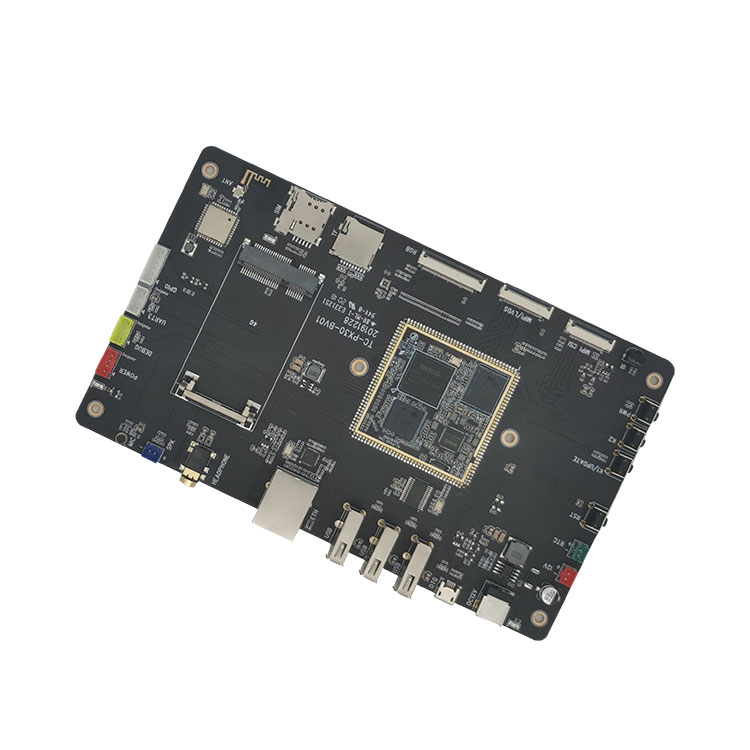

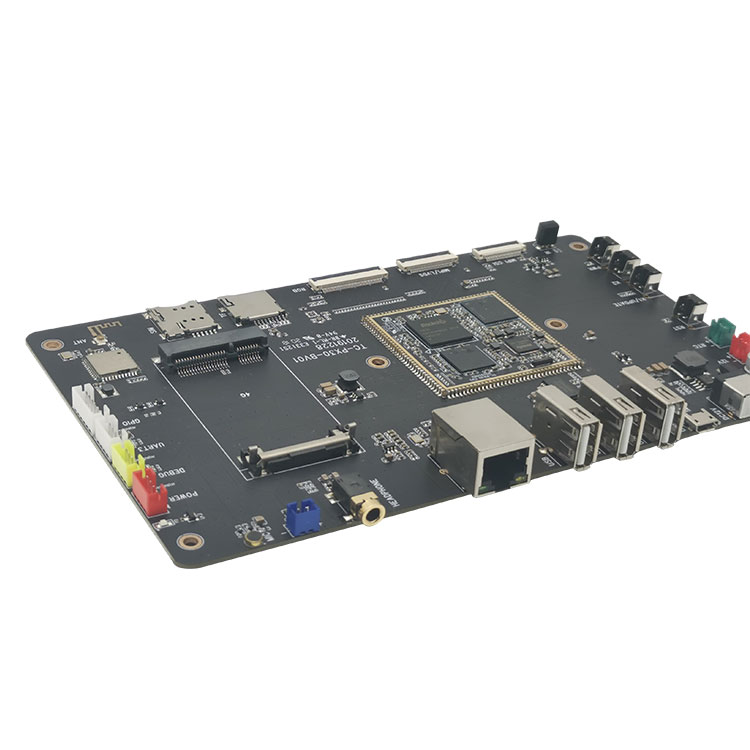

Videz razvojne plošče Rockchip TC-PX30 (nosilna plošča razvojnega kompleta TC-PX30)

Rockchip TC-PX30 razvojna plošča (nosilec razvojne plošče TC-PX30)
Opredelitev PIN

Št.	Signal	Št.	Signal
1	GPIO0_A5	19	LCDC_VSYNC
2	I2C1_SCL	20	LCDC_DEN
3	I2C1_SDA	21	LCDC_D0
4	GPIO0_B4	22	LCDC_D1
5	PWM1	23	LCDC_D2
6	VCC3V3_LCD	24	LCDC_D3
7	LVDS_TX0N	25	LCDC_D4
8	LVDS_TX0P	26	LCDC_D5
9	LVDS_TX1N	27	LCDC_D6
10	LVDS_TX1P	28	LCDC_D7
11	LVDS_CLKN	29	LCDC_D8
12	LVDS_CLKP	30	LCDC_D9
13	LVDS_TX2N	31	LCDC_D10
14	LVDS_TX2P	32	LCDC_D11
15	LVDS_TX3N	33	LCDC_D12
16	LVDS_TX3P	34	LCDC_D13
17	LCDC_CLK	35	LCDC_D14
18	LCDC_HSYNC	36	LCDC_D15
Št.	Signal	Št.	Signal
37	LCDC_D16	55	SDIO_CLK
38	LCDC_D17	56	SDIO_CMD
39	LCDC_D18	57	SDIO_D3
40	LCDC_D19	58	SDIO_D2
41	LCDC_D20	59	GPIO0_B3
42	LCDC_D21	60	GPIO0_B2
43	LCDC_D22	61	GPIO0_A1
44	LCDC_D23	62	GPIO2_B0
45	GPIO0_B5	63	GPIO0_A2
46	GPIO2_B4	64	I2C0_SCL_PMIC
47	GPIO0_A0	65	I2C0_SDA_PMIC
48	UART1_CTS	66	PDM_CLK0
49	UART1_RXD	67	I2S1_SDO
50	UART1_TXD	68	I2S1_SDI
51	UART1_RTS	69	I2S1_LRCK
52	CLKOUT_32K	70	I2S1_SCLK
53	SDIO_D1	71	I2S1_MCLK
54	SDIO_D0	72	GND
Št.	Signal	Št.	Signal
73	MIC2_IN	91	GPIO2_B6
74	MIC1_IN	92	I2C2_SDA
75	HP_SNS	93	I2C2_SCL
76	HPR	94	MIPI_CLKO
77	HPL	95	VCC2V8_DVP
78	SPKP_OUT	96	VCC1V8_DVP
79	SPKN_OUT	97	RMII_RST
80	GND	98	RMII_CLK
81	MIPI_CSI_D3N	99	MAC_MDC
82	MIPI_CSI_D3P	100	RMII_MDIO
83	MIPI_CSI_D2N	101	RMII_RXDV
84	MIPI_CSI_D2P	102	RMII_RXER
85	MIPI_CSI_CLKN	103	RMII_RXD1
86	MIPI_CSI_CLKP	104	RMII_RXD0
87	MIPI_CSI_D1P	105	RMII_TXD0
88	MIPI_CSI_D1N	106	RMII_TXD1
89	MIPI_CSI_D0P	107	RMII_TXEN
90	MIPI_CSI_D0N	108	GND
Št.	Signal	Št.	Signal
109	VCC5V0_SYS	127	FLASH_WRN
110	VCC5V0_SYS	128	FLASH_CS1
111	GND	129	FLASH_RDN
112	GND	130	SDMMC0_D2
113	EXT_EN	131	SDMMC0_D3
114	VCC5V0_HOST	132	SDMMC0_CMD
115	VCC_RTC	133	VCC_SD
116	VCC3V3_SYS	134	SDMMC0_CLK
117	VCC3V0_PMU	135	SDMMC0_D0
118	VCC_1V8	136	SDMMC0_D1
119	OTG_DP	137	SDMMC0_DET
120	OTG_DM	138	RESET_KEY
121	USB_ID	139	POWER_KEY
122	USB_DET	140	ADC0
123	USB_HOST_DM	141	ADC1
124	USB_HOST_DP	142	ADC2
125	FLASH_CS0	143	IR_IN / PWM3
126	FLASH_CLE	144	GPIO0_B7

Opis strojnih vmesnikov razvojne plošče

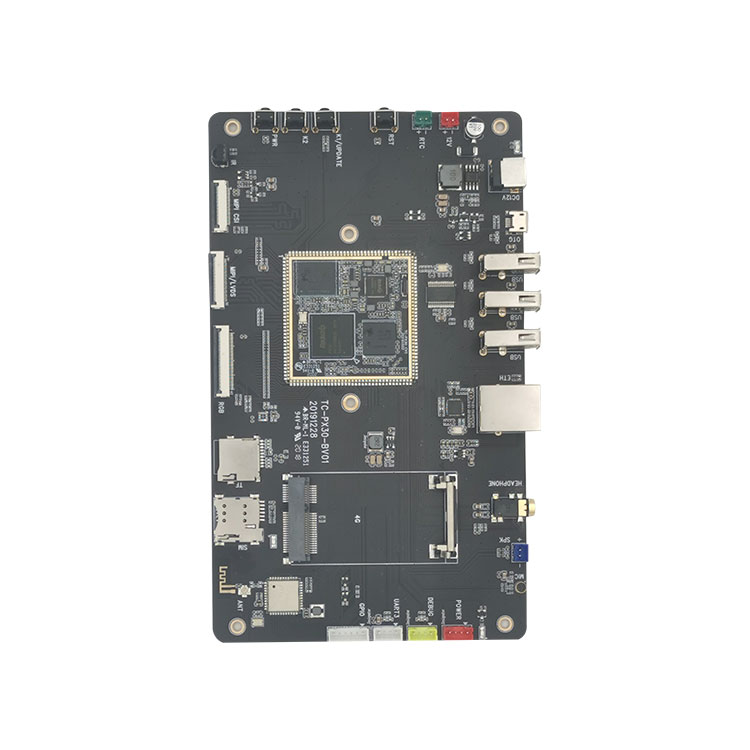

Razvojna plošča TC-PX30

Podrobnosti o vmesnikih
NE#	Ime	Opis
ã € 1ã € ‘	12V IN	12V vhodna moč
ã € 2ã € ‘	RTC Bat	RTC Vhodna moč
ã € 3ã € ‘	RST ključ	Tipka za ponastavitev
ã € 4ã € ‘	Ključ za posodobitev	Ključ za posodobitev
ã € 5ã € ‘	Funkcijska tipka	Funkcijska tipka
ã € 6ã € ‘	PWR ključ	Tipka za vklop
ã € 7ã € ‘	IR	IR sprejem
ã € 8ã € ‘	CSI kamera	MIPI CSI kamera
ã € 9ã € ‘	MIPI/LVDS	Zaslon MIPI/LVDS
ã € 10ã € ‘	RGB LCD	RGB zaslon
ã € 11ã € ‘	G-senzor	G-senzor
ã € 12ã € ‘	TF reža	Reža za kartico TF
€ 13ã € €	Reža za SIM	Reža za kartico SIM 4G
ã € 14ã € ‘	Zunanji & Sledi Ant	Antena Wifi/BT, vključno z vgrajeno vtičnico in vtičnico
ã € 15ã € ‘	WIFI/BT	WIFI/BT modul AP6212
ã € 16ã € ‘	Modul 4G	Reža za modul PCIE 4G
ã € 17ã € €	GPIO	Razširitev GPIO
ã € 18ã € ‘	UART3	Uart3ï¼Œttl raven
ã € 19ã € ‘	Odpravljanje napak Com	Odpravljanje napak UART
ã € 20ã € ‘	Izklop	Izhodna moč
ã € 21ã € ‘	LED	Upravljanje LED z GPIO
ã € 22ã € ‘	MIC	Zvočni vhod
ã € 23ã € €	SPK	izhod zvočnika
ã € 24ã € ‘	HeadPhone	Zvočni izhod za slušalke
ã € 25ã € ‘	ETH RJ45	100 m Ethernet RJ45
ã € 26ã € ‘	USB2.0 X 3	3*USB2.0 HOST tipA
ã € 27ã € ‘	OTG	OTG mini USB
ã € 28ã € ‘	TC-PX30 jedrna plošča	TC-PX30 SOM

5. Razvojni komplet TTC-PX30 Nosilna deska za kvalifikacijo luknje za žig
Proizvodni obrat ima Yamaha uvožene avtomatske linije za postavitev, nemško selekcijsko valovanje Essa, pregled spajkalne paste 3D-SPI, AOI, rentgen, BGA predelavo in drugo opremo ter ima procesni tok in strogo upravljanje kakovosti. Zagotovite zanesljivost in stabilnost jedrne plošče.

6. Dostava, dostava in postrežba
Platforme ARM, ki jih trenutno uvaja naše podjetje, vključujejo rešitve RK (Rockchip) in Allwinner. Rešitve RK vključujejo RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Vse rešitve winwin vključujejo A64; oblike izdelkov vključujejo jedrne plošče, razvojne plošče, matične plošče za industrijsko krmiljenje, integrirane plošče za industrijsko krmiljenje in celotne izdelke. Široko se uporablja v komercialnih zaslonih, oglaševalskih strojih, nadzoru stavb, terminalu vozila, inteligentni identifikaciji, inteligentnem terminalu IoT, AI, Aiot, industriji, financah, letališču, carini, policiji, bolnišnici, pametnem domu, izobraževanju, potrošniški elektroniki itd.

Osnovne plošče in razvojne plošče odprtokodne platforme Thinkcore. Celotna zbirka rešitev za prilagajanje strojne in programske opreme, ki temeljijo na sochih Rockchip, podpira procesor oblikovanja strank, od najzgodnejših razvojnih stopenj do uspešne množične proizvodnje.

Storitve oblikovanja plošč
Izdelava prilagojene nosilne plošče v skladu z zahtevami strank
Vključitev našega SoM v strojno opremo končnega uporabnika za zmanjšanje stroškov in manjši odtis ter skrajšanje razvojnega cikla

Storitve razvoja programske opreme
Vdelana programska oprema, gonilniki naprav, BSP, vmesna programska oprema
Prenos v različna razvojna okolja
Integracija s ciljno platformo

Proizvodne storitve
Nabava sestavnih delov
Količina proizvodnje se povečuje
Označevanje po meri
Celovite rešitve na ključ

Vgrajene raziskave in razvoj
Tehnologija
- Nizki OS: Android in Linux, za predstavitev strojne opreme Geniatech
• Prenos gonilnika: Za strojno opremo po meri, gradnjo strojne opreme, ki deluje na ravni OS
- Varnostno in verodostojno orodje: Za zagotovitev pravilnega delovanja strojne opreme

Informacije o programski in strojni opremi
Osnovna plošča ponuja shematske diagrame in diagrame bitnih številk, spodnja plošča razvojne plošče pa informacije o strojni opremi, kot so izvorne datoteke PCB, odprtokodni paket programskega paketa SDK, priročniki za uporabo, dokumenti z navodili, popravki za odpravljanje napak itd.

7. Pogosta vprašanja
1. Ali imate podporo? Kakšna tehnična podpora obstaja?
Odgovor Thinkcore: Nudimo izvorno kodo, shematski diagram in tehnični priročnik za razvojno ploščo jedrne plošče.
Da, tehnična podpora, vprašanja lahko postavljate po e -pošti ali na forumih.

Obseg tehnične podpore
1. Razumeti, katera programska in strojna sredstva so na voljo na razvojni plošči
2. Kako zagnati priložene preskusne programe in primere, da bo razvojna plošča delovala normalno
3. Kako prenesti in programirati sistem za posodobitev
4. Ugotovite, ali je prišlo do napake. Naslednja vprašanja ne spadajo v obseg tehnične podpore, na voljo so le tehnične razprave
´´. Kako razumeti in spremeniti izvorno kodo, samorazstavljanje in imitacija tiskanih vezij
âµµ. Kako sestaviti in presaditi operacijski sistem
". Težave, s katerimi se srečujejo uporabniki pri samorazvoju, to je težave pri prilagajanju uporabnikov
Opomba: "Prilagoditev" opredeljujemo na naslednji način: Za uresničitev lastnih potreb uporabniki sami oblikujejo, izdelujejo ali spreminjajo vse programske kode in opremo.

2. Ali lahko sprejmete naročila?
Thinkcore je odgovoril:
Storitve, ki jih nudimo: 1. prilagajanje sistema; 2. krojenje sistemov; 3. spodbujati razvoj; 4. Nadgradnja vdelane programske opreme; 5. Shema strojne opreme; 6. Postavitev PCB; 7. Nadgradnja sistema; 8. Gradnja razvojnega okolja; 9. metoda odpravljanja napak v aplikacijah; 10. Preskusna metoda. 11. Bolj prilagojene storitve ”‰

3. Na katere podrobnosti morate biti pozorni pri uporabi jedrne plošče android?
Vsak izdelek bo po določenem obdobju uporabe imel takšne ali drugačne majhne težave. Seveda androidna jedrna plošča ni izjema, če pa jo pravilno vzdržujete in uporabljate, bodite pozorni na podrobnosti in lahko rešite številne težave. Običajno bodite pozorni na majhne podrobnosti, lahko si prinesete veliko udobja! Verjamem, da boste zagotovo pripravljeni poskusiti. .

Najprej morate pri uporabi jedrne plošče android paziti na napetostno območje, ki ga lahko sprejme vsak vmesnik. Hkrati zagotovite ujemanje konektorja s pozitivno in negativno smerjo.

Drugič, zelo pomembna je tudi postavitev in transport jedrne plošče android. Postaviti ga je treba v suho okolje z nizko vlažnostjo. Hkrati je treba biti pozoren na antistatične ukrepe. Tako jedrna plošča android ne bo poškodovana. Tako se lahko izognete koroziji jedrne plošče android zaradi visoke vlažnosti.

Tretjič, notranji deli jedrne plošče androida so razmeroma krhki in močno utripanje ali pritisk lahko poškoduje notranje sestavne dele jedrne plošče android ali upogibanje tiskanega vezja. in tako. Poskusite, da med uporabo plošče jedra androida ne udarijo trdi predmeti

4. Koliko vrst paketov je na splošno na voljo za vgrajene jedrne plošče ARM?
Vgrajena jedrna plošča ARM je elektronska matična plošča, ki združuje in zajema osnovne funkcije računalnika ali tabličnega računalnika. Večina vgrajenih jedrnih plošč ARM vključuje procesor, pomnilniške naprave in zatiče, ki so prek zatičev povezani s podporno hrbtno ploščo za uresničitev sistemskega čipa na določenem področju. Ljudje tak sistem pogosto imenujemo mikroračunalnik z enim čipom, vendar bi ga morali natančneje označiti kot vgrajeno razvojno platformo.

Ker jedrna plošča združuje skupne funkcije jedra, ima vsestranskost, da lahko jedrna plošča prilagodi različne različne hrbtne plošče, kar močno izboljša razvojno učinkovitost matične plošče. Ker je vgrajena jedrna plošča ARM ločena kot neodvisen modul, zmanjšuje tudi težave pri razvoju, povečuje zanesljivost, stabilnost in vzdržljivost sistema, pospešuje čas do trženja, strokovnih tehničnih storitev in optimizira stroške izdelka. Izguba prožnosti.

Tri glavne značilnosti jedrne plošče ARM so: nizka poraba energije in močne funkcije, 16-bitni/32-bitni/64-bitni dvojni niz navodil in številni partnerji. Majhna velikost, nizka poraba energije, nizki stroški, visoka zmogljivost; podpira dvojni niz navodil Thumb (16-bit)/ARM (32-bit), združljiv z 8-bitnimi/16-bitnimi napravami; uporablja se veliko število registrov, hitrost izvajanja navodil pa je hitrejša; Večina podatkovnih operacij je zaključenih v registrih; način naslavljanja je prilagodljiv in preprost, učinkovitost izvedbe pa visoka; dolžina navodil je fiksna.

Izdelki vgrajenih jedrnih plošč Si NuclearTehnologija serije AMR dobro izkoriščajo te prednosti platforme ARM. Komponente CPE CPE je najpomembnejši del jedrne plošče, ki je sestavljena iz aritmetične enote in krmilnika. Če jedrna plošča RK3399 računalnik primerja z osebo, potem je CPE njegovo srce in iz tega je razvidna njegova pomembna vloga. Ne glede na vrsto procesorja je mogoče njegovo notranjo strukturo povzeti v tri dele: krmilno enoto, logično enoto in enoto za shranjevanje.

Ti trije deli se med seboj usklajujejo za analizo, presojo, izračun in nadzor usklajenega dela različnih delov računalnika.

Pomnilnik Pomnilnik je komponenta, ki se uporablja za shranjevanje programov in podatkov. Za računalnik ima lahko le pomnilnik funkcijo pomnilnika, ki zagotavlja normalno delovanje. Obstaja veliko vrst shranjevanja, ki jih lahko glede na uporabo razdelimo na glavno in pomožno. Glavni pomnilnik se imenuje tudi notranji pomnilnik (imenovan pomnilnik), pomožni pomnilnik pa se imenuje tudi zunanji pomnilnik (imenovan zunanji pomnilnik). Zunanji pomnilnik je običajno magnetni medij ali optični disk, na primer trdi diski, diskete, trakovi, CD -ji itd., Ki lahko dolgo časa shranjujejo informacije in se za shranjevanje informacij ne zanašajo na elektriko, ampak jih poganjajo mehanske komponente. hitrost je veliko nižja od hitrosti procesorja.

Pomnilnik se nanaša na komponento za shranjevanje na matični plošči. To je komponenta, s katero CPU neposredno komunicira in jo uporablja za shranjevanje podatkov. Shranjuje podatke in programe, ki so trenutno v uporabi (torej v izvajanju). Njegovo fizično bistvo je ena ali več skupin. Integrirano vezje s funkcijami vnosa in izhoda ter shranjevanja podatkov. Pomnilnik se uporablja samo za začasno shranjevanje programov in podatkov. Ko izklopite napajanje ali pride do izpada električne energije, bodo programi in podatki v njem izgubljeni.

Obstajajo tri možnosti za povezavo med jedrno ploščo in spodnjo ploščo: priključek plošča na ploščo, zlati prst in luknja za žig. Če je sprejeta rešitev priključka plošča na ploščo, je prednost: enostavno priključitev in odklop. Vendar obstajajo naslednje pomanjkljivosti: 1. Slaba potresna zmogljivost. Priključek plošča na ploščo se zlahka zrahlja z vibracijami, kar bo omejilo uporabo jedrne plošče v avtomobilskih izdelkih. Za pritrditev jedrne plošče lahko uporabite metode, kot so nanašanje lepila, vijačenje, spajkanje bakrene žice, namestitev plastičnih sponk in zaponka zaščitnega pokrova. Vsak od njih pa bo med množično proizvodnjo odkril številne pomanjkljivosti, kar bo povzročilo povečanje stopnje napak.

2. Ni mogoče uporabiti za tanke in lahke izdelke. Razdalja med jedrno ploščo in spodnjo ploščo se je prav tako povečala na vsaj 5 mm, zato takšne jedrne plošče ni mogoče uporabiti za razvoj tankih in lahkih izdelkov.

3. Delovanje vtičnika lahko povzroči notranje poškodbe PCBA. Območje jedrne plošče je zelo veliko. Ko izvlečemo jedrno ploščo, moramo najprej s silo dvigniti eno stran, nato pa drugo stran. V tem procesu je deformacija PCB -ja jedrne plošče neizogibna, kar lahko povzroči varjenje. Notranje poškodbe, kot je razpokanje točk. Razpokani spajkalni spoji kratkoročno ne bodo povzročali težav, vendar se lahko pri dolgotrajni uporabi zaradi vibracij, oksidacije in drugih razlogov postopoma slabo stikajo, tvorijo odprt krog in povzročijo okvaro sistema.

4. Stopnja okvare množične proizvodnje obližev je visoka. Konektorji na plošči s stotinami zatičev so zelo dolgi, med priključkom in tiskanim vezjem pa se bodo nabrale majhne napake. V fazi spajkanja z reflowom med množično proizvodnjo nastane notranja napetost med tiskanim vezjem in priključkom, ki včasih vleče in deformira tiskano vezje.

5. Težave pri preskušanju med množično proizvodnjo. Tudi če uporabljate konektor od plošče do plošče z naklonom 0,8 mm, je še vedno nemogoče vzpostaviti neposreden stik s priključkom s naprstnikom, kar povzroča težave pri načrtovanju in izdelavi preskusne napeljave. Čeprav ni nepremostljivih težav, se bodo vse težave sčasoma pokazale kot povečanje stroškov, volna pa mora prihajati iz ovc.

Če se sprejme rešitev z zlatim prstom, so prednosti naslednje: 1. Zelo priročno je vtikati in odklapljati. 2. Stroški tehnologije zlatih prstov so pri množični proizvodnji zelo nizki.

Slabosti so: 1. Ker je treba del zlatega prsta galvanizirati z zlatom, je cena postopka z zlatim prstom zelo nizka, če je proizvodnja nizka. Proizvodni proces poceni tovarne PCB ni dovolj dober. S ploščami je veliko težav in kakovosti izdelkov ni mogoče zagotoviti. 2. Ni ga mogoče uporabiti za tanke in lahke izdelke, kot so priključki plošča-plošča. 3. Spodnja plošča potrebuje visokokakovostno režo za grafično kartico prenosnega računalnika, kar povečuje stroške izdelka.

Če je sprejeta shema lukenj za žig, so pomanjkljivosti: 1. Težko jo je razstaviti. 2. Območje jedrne plošče je preveliko in obstaja nevarnost deformacije po ponovnem spajkanju, zato bo morda potrebno ročno spajkanje na spodnjo ploščo. Vse pomanjkljivosti prvih dveh shem ne obstajajo več.

5. Ali mi boste povedali čas dostave osnovne plošče?
Thinkcore je odgovoril: Naročila majhnih serij, če so na zalogi, bo plačilo poslano v treh dneh. Velike količine naročil ali prilagojenih naročil je v normalnih okoliščinah mogoče odpremiti v 35 dneh
