Rockchip RK3588 Core Board Board za vkrcanje

Funkcije RKK3588

 8nm Napredni postopek, 8-jealna 64-bitna arhitektura, visoka zmogljivost, nizka poraba energije

 ARM Mali-G610 MC4 GPU, namenski 2D grafični pospeševalni modul

 6Tops NPU, ki omogoča različne scenarije AI

 8k video kodiranje in dekodiranje, 8K zaslonski izhod

 Vgrajeni večkratni vmesniki, podpora zaslonu z več zasloni

 Možnosti obdelave super slik, 48MP ponudnika internetnih storitev, podpora za več vhodov kamere

 Bogati vmesniki za visoke hitrosti (PCIe, Type-C, SATA, Gigabit Ethernet), enostaven za razširitev

 Android in Linux OS

Parametri izdelka

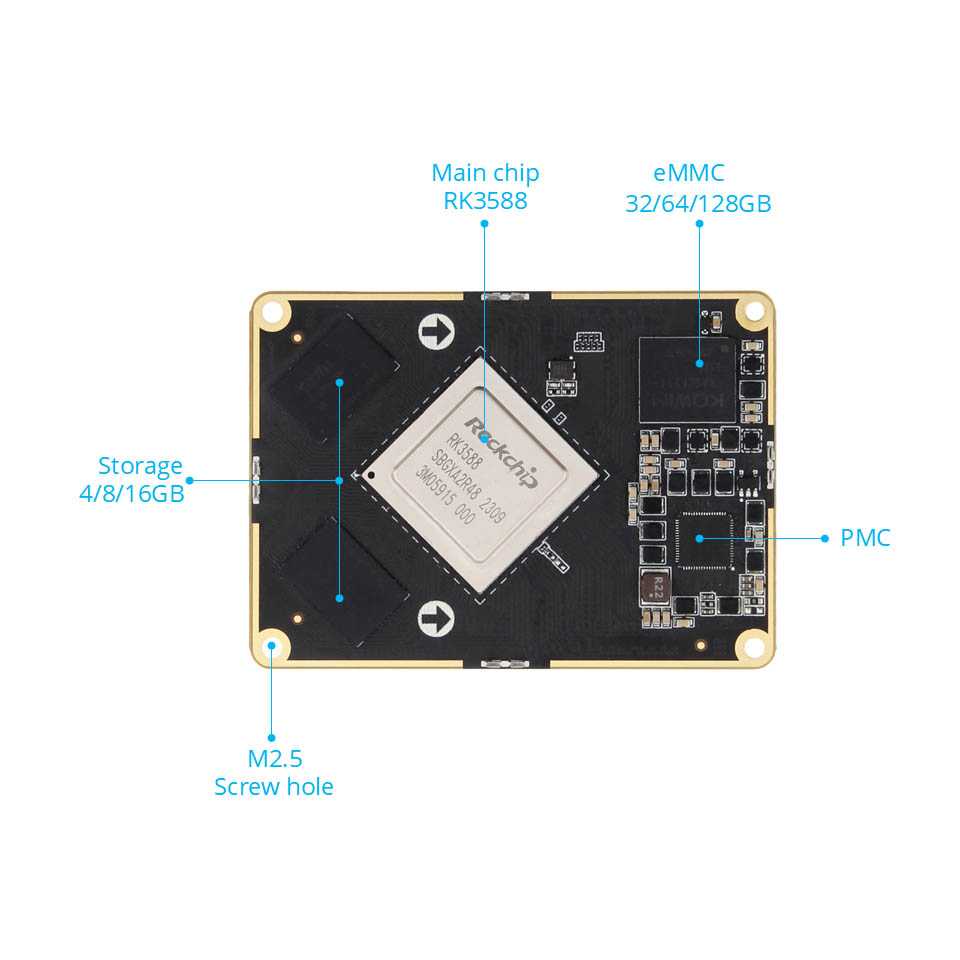

RK3588 Parametri osrednjega odbora

 Priključek: Moški priključek: DF40C-100DP-0.4V (51) Ženski priključek: DF40C-100DS-0.4V (51)

 Glavni čip: RK3588 (Quad-Core A76 + Quad-Core A55, Mali-G610, 6Tops računalniška moč) BTB vodi do 400 zatičev, 0,5 mm razmik, vodi do vseh i0

 Pomnilnik: 4/8/16GB, LPDDR4/4X

 Shranjevanje: 32/64/128GB.Emmc

RK3588 parametri osnovne plošče

 Priključek: Moški: DF40C-100DP-0.4V (51) Ženska: DF40C-100DS-0.4V (51)

 Vmesnik napajanja: 12V@2A DC vhod, DC vmesnik*1; Izhodni vmesnik*1

 Ethernet: Gigabit Network Port*2, podpora 10/100/1000Mbps hitrost prenosa podatkov

 HDMI: HDMI12.0 Vhod*1, do 3840x2160@60fps; HDMI2.1 Izhod*2, podpira več zaslonov z drugimi zasloni, največja ločljivost 7680x4320@60Hz (ločljivost 8K)

 MIPI-DSI: Vmesnik zaslona MIPI*2 (spredaj*1, nazaj*1) je mogoče priključiti na zaslon MIPI divjih požarov, podpira več zaslonov z drugimi zasloni; Enotni način MIPI Največja ločljivost 1920*1080@60Hz

A

 USB2.0: vmesnik USB-HostType-A*3

 USB3.0: USB-OTGType-A vmesnik*1; Vmesnik Type-C*1 se lahko uporablja za kurjenje vdelane programske opreme, podpira protokol DP1.4

 Vmesnik PCLE: Mini-PCLE vmesnik*1, se lahko uporablja s polno višino ali omrežno kartico WiFi s pol višine, modulom 4G ali drugim modulom vmesnika Mini-PCLE: PCLE3.0x4 vmesnik*1

 Vmesnik M.2: M.2ekey vmesnik*1, podpira M.2 E-ključni modul brezžične omrežne kartice; M.2 M ključni vmesnik*1, podpira M.2 M-ključ PCLE3.0*4Lanes Specifikacija 2280 Trdi disk

 držalo za kartico TF: držalo za mikro SD (TF)*1, podpira sistem za zagon kartice TF, do 512GB

 Lastnik kartice SIM: držalo za kartico SIM*1, funkcijo kartice SIM je treba uporabiti z modulom 4G

 Vmesnik SATA: standardni vmesnik SATA*1; Vmesnik SATA napajanja*1, podpira 12V izhod

 Lahko: lahko*2

 ADC: vmesnik za pridobivanje ADC*1

 serijska vrata za odpravljanje napak:

 Serijska vrata za odpravljanje napak*1 (UART2), privzeti parameter 1500000-8-N-1; UART serijski pristanišče*2 (UART7 & UART9); RS232*2 (UART4 & UART7);

 RS485*2 (UART4 & UART7); RS232/RS485 Vmesnik za izbiro Jumper*2

 Zvok: mikrofon na krovu*1; Vmesnik zvočnikov SPK*2, lahko poveže 3W izhod za slušalke 3W zvočnikov + vhod mikrofona 2-in-1 vmesnik*1

Gumb: Gumb za vklop/izklop*1; Gumb za masko*1; Gumb za obnovitev*1; Gumb za ponastavitev*

 LED: indikator moči*1; Sistemski indikator*1

 Infrardeči sprejemnik: Podpora infrardeče funkcije daljinskega upravljalnika

 RTC: RTC napajalna vtičnica*1

 Vmesnik ventilacije: Podporna namestitev hlajenja 5V ali 12V ventilatorja
