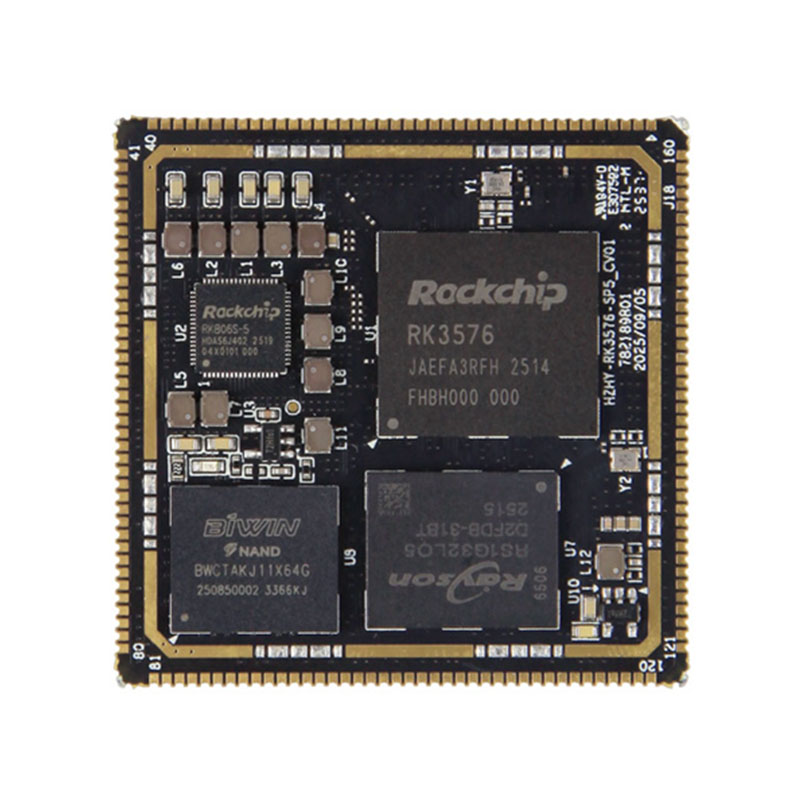

Rockchip RK3576 SOM

V jedru RK3576 SOM leži zmogljiva osemjedrna CPE konfiguracija, ki vključuje štiri jedra Cortex‑A72, ki delujejo pri 2,2 GHz, in štiri jedra Cortex‑A53 pri 1,8 GHz. Ta heterogena arhitektura big.LITTLE omogoča inteligentno uravnoteženje obremenitve, ki zagotavlja vrhunsko zmogljivost za kompleksno večopravilnost, hkrati pa optimizira učinkovitost porabe energije za podaljšano delovanje, kar je kritično za industrijska okolja s strogimi energetskimi zahtevami.

RK3576 SOM, opremljen z NPU 6TOPS@INT8, se odlikuje po sklepanju z umetno inteligenco v napravi. Podpira operacije mešane natančnosti, vključno z INT4, INT8 in FP16, in je popolnoma združljiv z glavnimi ogrodji globokega učenja, kot sta TensorFlow in PyTorch. To razvijalcem omogoča brezhibno uvajanje aplikacij umetne inteligence, kot so računalniški vid, prepoznavanje govora in robna analitika, ne da bi se zanašali na računalništvo v oblaku, kar zmanjša zakasnitev in izboljša zasebnost podatkov.

Integrirani grafični procesor Mali‑G52 MC3 dodatno izboljša multimedijske in grafične zmogljivosti SOM. S podporo industrijskim standardom, kot sta OpenGL ES 3.2 in Vulkan 1.2, omogoča nemoteno 3D upodabljanje, obdelavo videa visoke ločljivosti in napredno vizualizacijo uporabniškega vmesnika – kot nalašč za aplikacije, kot so industrijski HMI, digitalni znaki in inteligentni nadzorni sistemi.

Kot rešitev industrijskega razreda je RK3576 SOM zasnovan tako, da izpolnjuje stroge zahteve industrijskih okolij in zagotavlja stabilno delovanje tudi v težkih pogojih. Ponujamo prilagodljive storitve prilagajanja OEM in ODM, prilagojene vašim specifičnim projektnim zahtevam, vključno s konfiguracijami vmesnika po meri, možnostmi pomnilnika in optimizacijo programske opreme. Ne glede na to, ali potrebujete standardno jedrno ploščo RK3576 ali popolnoma prilagojeno vgrajeno ploščo, naša rešitev pospeši razvojni cikel vašega izdelka in skrajša čas do trženja.

Izberite Rockchip RK3576 SOM za zanesljivo, visoko zmogljivo vgrajeno platformo, ki združuje vzdržljivost industrijskega razreda, zmogljivo računalništvo z umetno inteligenco in vsestransko prilagajanje – odklepanje novih možnosti za vaše inteligentne robne aplikacije.

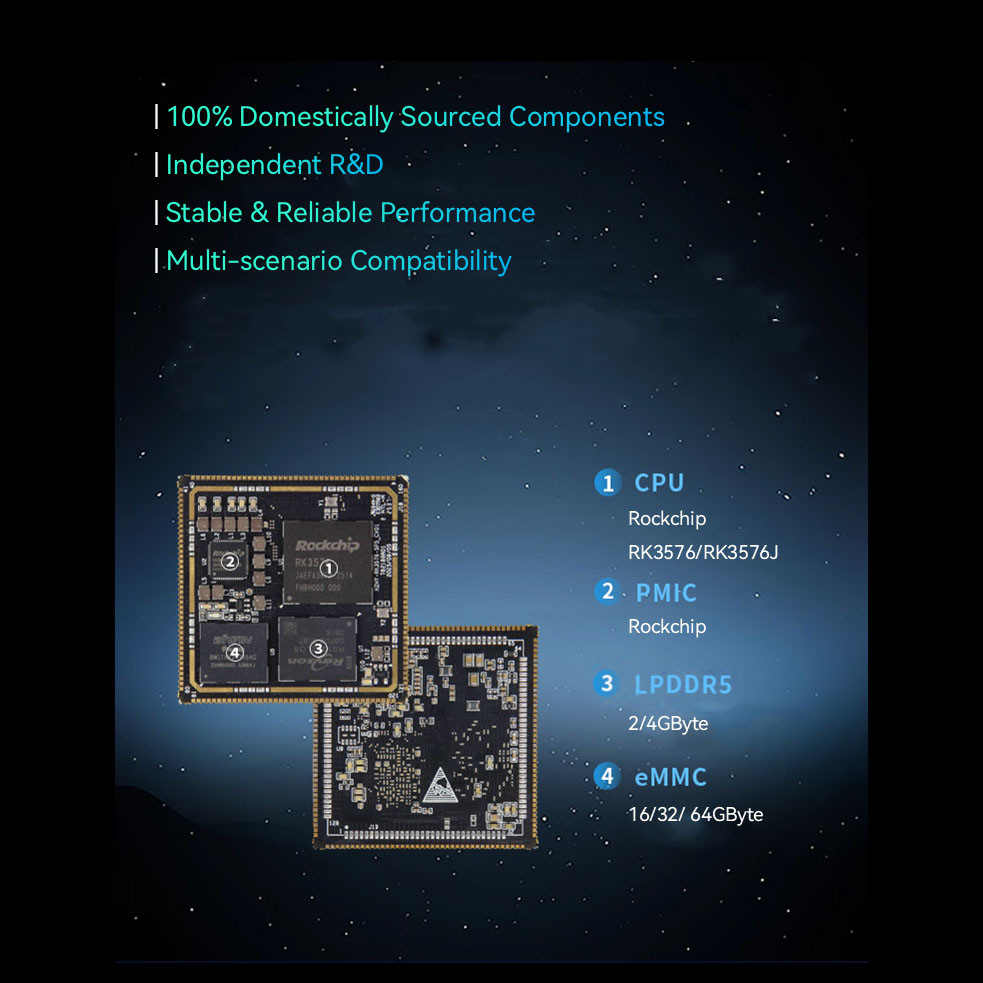

Specifikacije strojne opreme RK3576 SOM

● CPU: štirijedrni procesor Cortex-A72 + štirijedrni procesor Cortex-A53

● Takt: 2,2 GHz

● Pomnilnik: 2/4 GB LPDDR5 (kapaciteta se razlikuje glede na kupljeno različico)

● EMMC: 32/64 GB eMMC (kapaciteta se razlikuje glede na kupljeno različico)

● Večpredstavnostna obdelava: podpira dekoderje 4K@120fps H.265, VP9, ​​AVS2 in AV1; podpira dekoder H.264 4K@60fps; podpira kodirnike 4K@60fps H.264 in H.265, visokokakovostni kodirnik/dekoder JPEG

● Grafični procesor: ARM Mali-G52-MC3

● NPU: vgrajen neodvisen NPE, 6 TOPS računalniška moč @INT8

● Dimenzije: 45 mm x 45 mm

● Vmesnik: vmesnik z luknjo za žig, 288 zatičev

● Temperatura: -40°C~+85°C / 0°C~+70°C

● Delovna napetost: 5V

● Operacijski sistem: Linux, Ubuntu

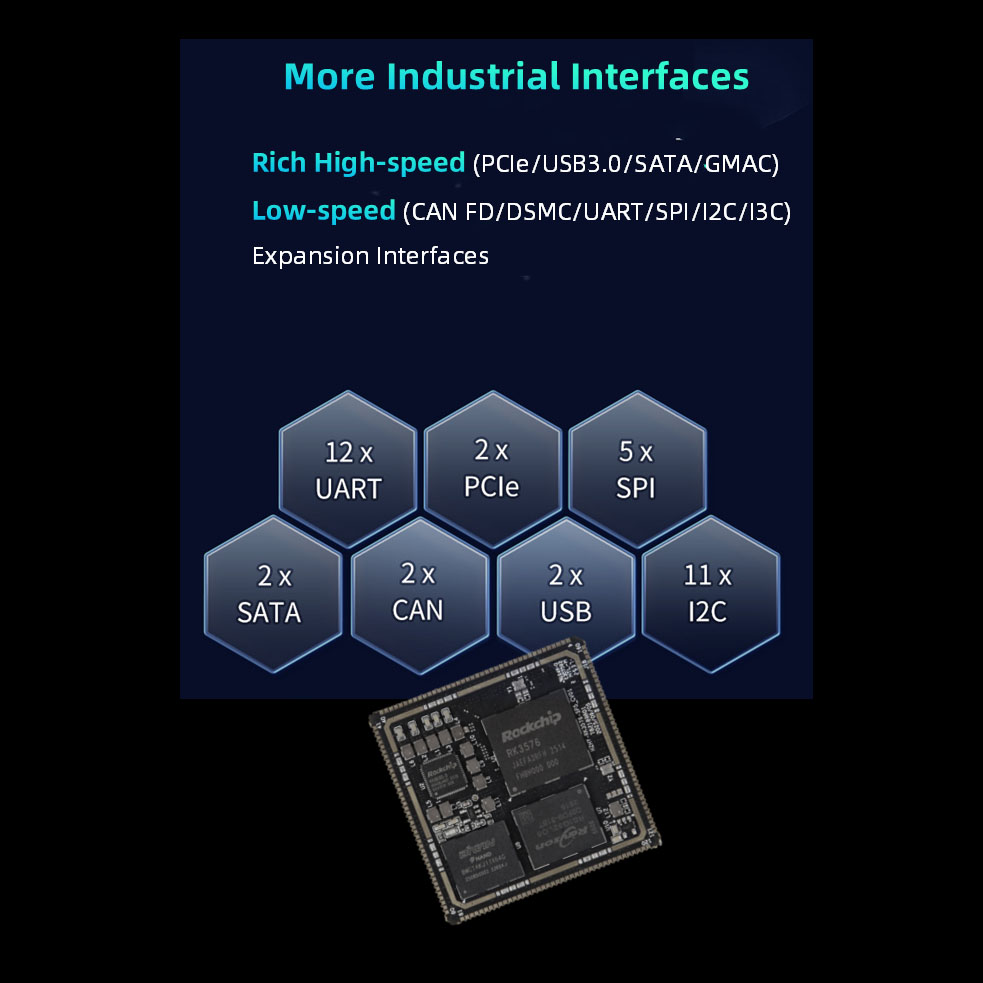

Funkcionalni parametri RK3576 SOM

● SDMMC (≤2 kanala): podpira protokola SDI03.0 in MMCV4.51. 4-žična širina podatkovnega vodila; podpira način SDR104 z največjo hitrostjo 200MHz. Opomba: samo SDMMC0 podpira sistemski zagon in je privzeto nastavljen na funkcijo kartice SD;

podpira nadgradnjo vdelane programske opreme prek kartice SD, ko je EMMC/UFS prazen, in podpira tudi nadgradnjo vdelane programske opreme EMMC/UFS prek kartice SD po zagonu EMMC/UFS; SDMMC0 konfigurira VCCIO_SD_S0 na 1,8 V ali 3,3 V izhod glede na periferni in dejanski način delovanja; SDMMC1 je 3,3 V; nekateri viri pinov so multipleksirani.

● SARADC (≤7 kanalov): ločljivost SARADC je 12-bitna, hitrost 1MS/s, obseg vhodne napetosti je 0~1,8V; Opomba: SARADC_VINO_BOOT je namenjen nastavljanju zagonskega zaporedja SYSTEMBOOT in ga ni mogoče uporabiti za druge funkcije; SARADC_VIN1 je privzeto nastavljen kot vrata za vzorčenje vnosa ključne vrednosti in je multipleksiran kot gumb za način obnovitve (ni mogoče spreminjati);

SARADC_VIN2 je ID strojne opreme plošče, ni prikazan; SARADC_VIN3 je multipleksiran za zaznavanje zvoka;

SARADC_VIN4~7 je mogoče uporabiti neposredno.

● USB (≤2 kanala): Opomba: USB2_OTG0 so privzeta vrata za zapisovanje vdelane programske opreme za RK3576, obvezno rezervirajte ta vmesnik v aplikaciji; USB3 in USB2.0 OTG lahko delujeta samo kot naprava ali HOST hkrati; signal SS (5Gbps) USB3 OTG0 je multipleksiran z DP1.4; signal SS (5 Gbps) USB3 OTG1 je multipleksiran s PCIE1 ali SATA1 in funkcije USB ni mogoče uporabiti, če je nastavljena na funkcijo PCIE ali SATA;

● SATA (≤2 kanala): podpira funkcijo SATA PM, vsaka vrata lahko podpirajo 5 naprav; podpira SATA 1,5 Gb/s, SATA 3,0 Gb/s, SATA 6,0 Gb/s; podpira eSATA.

Opomba: krmilnika SATA0 in PCIe0 sta multipleksirana; Krmilniki SATA1 in PCIe1 ali USB3_OTG1 so multipleksirani;

● PCIe (≤2 kanala): 2 krmilnika PCIe 2.1, oba podpirata samo način RC;

Opomba: krmilnika PCIe0 in SATA0 sta multipleksirana; Krmilniki PCIe1 in SATA1 ali USB3_OTG1 so multipleksirani;

● MIPI DPHY CSI RX (≤2 kanala): 2 vrata MIPI DPHY CSI RX, ki podpirajo 2/4-pasovni način MIPI-CSI;

Opomba: razdelitev na 2-pasovni + 2-pasovni način trenutno ni podprt; največ 2 kameri lahko priključite;

● MIPI DCPHY CSI RX (≤1 kanal): 1 vrata MIPI DCPHY CSI RX, ki podpirajo 1/2/4-pasovni način MIPI-DPHY ali način 0/1/2 Trio MIPI-CPHY;

● Opomba: razdelitev na 2-pasovni + 2-pasovni način ni podprt; TX in RX MIPI DCPHY Combo PHY je mogoče konfigurirati samo hkrati kot načina DPHY TX in DPHY RX ali hkrati kot načina CPHY TX in CPHY RX. CIF (≤1 kanal): 1 kanal največ 16-bitni vmesnik DVP, podpira 8/10/12/16-bit;

Opomba: vmesnik 3,3 V, nekateri viri pinov so v skupni rabi;

● HDMI TX (≤1 kanal): podpira do HDMI 2.1, največjo podporo za 4K@120Hz, podpira način HDMI FRL in je združljiv z načinom HDMI TMDS;

Opomba: v skupni rabi s krmilnikom eDP;

● eDP (≤1 kanal): podpira do eDP 3.1, največja podpora za 4K@60Hz, podpira načine 1/2/4 Lane, ne podpira Swap; Opomba: v skupni rabi s krmilnikom eDP;

● MIPI DCPHYCSI TX (≤1 kanal): 1 vrata MIPI DCPHYCSI RX, podpira način 1/2/3/4 pasov MIPI-DPHY ali način 0/1/2 Trio MIPI-CPHY;

● Opomba: ne podpira razdelitve v način 2Lane+2Lane; MIPI DCPHY Combo PHY TX in RX je mogoče konfigurirati samo hkrati kot način DPHY TX, DPHY RX ali hkrati kot način CPHY TX, CPHY RX.

● DP (≤1 kanal): podpira do eDP 3.1, največja podpora za 4K@120Hz, podpira načine 1/2/4 Lane, podpira Swap;

Opomba: v skupni rabi s signalom SS USB3 OTG0;

● LCD (≤1 kanal): podpira 24-bitni način RGB, največja ločljivost 1920x1080@60Hz; podpira 16-bitni način BT1120, največja ločljivost 1920x1080@60Hz; podpira 8-bitni način BT656, največja ločljivost 720x576@60Hz; Opomba: Nekateri viri žebljičkov so v skupni rabi.

● EBC (≤1 kanal): podpira 8-bitni/16-bitni izhod, največ 32 stopenj sivine, največja ločljivost 2560x1920@85Hz;

Opomba: Nekateri viri žebljičkov so v skupni rabi.

● Avdio (≤9 kanalov): 5 skupin SAI, ki podpira način master-slave, 8 do 32-bitna širina in hitrosti vzorčenja do 48 kHz; 2 skupini PDM, glavni način, ki podpira 8-kanalno vhodno zmogljivost, 16 do 32-bitno širino in frekvenco vzorčenja do 192 kHz; 2 skupini SPDIFTX; 1 skupina DSM PWMAudio;

Opomba: štirje moduli ASRC (asinhroni pretvornik hitrosti vzorčenja) so na voljo za pretvorbo hitrosti vzorčenja zvočnih podatkov; vmesnik 1,8 V/3,3 V, nekateri viri pinov so v skupni rabi;

● Ethernet (≤2 kanala): podpira 2 vmesnika RGMII s hitrostjo prenosa podatkov 10/100/1000 Mbps.

Opomba: vmesnik 3,3 V RGMII/RMII, nekateri viri pinov so v skupni rabi.

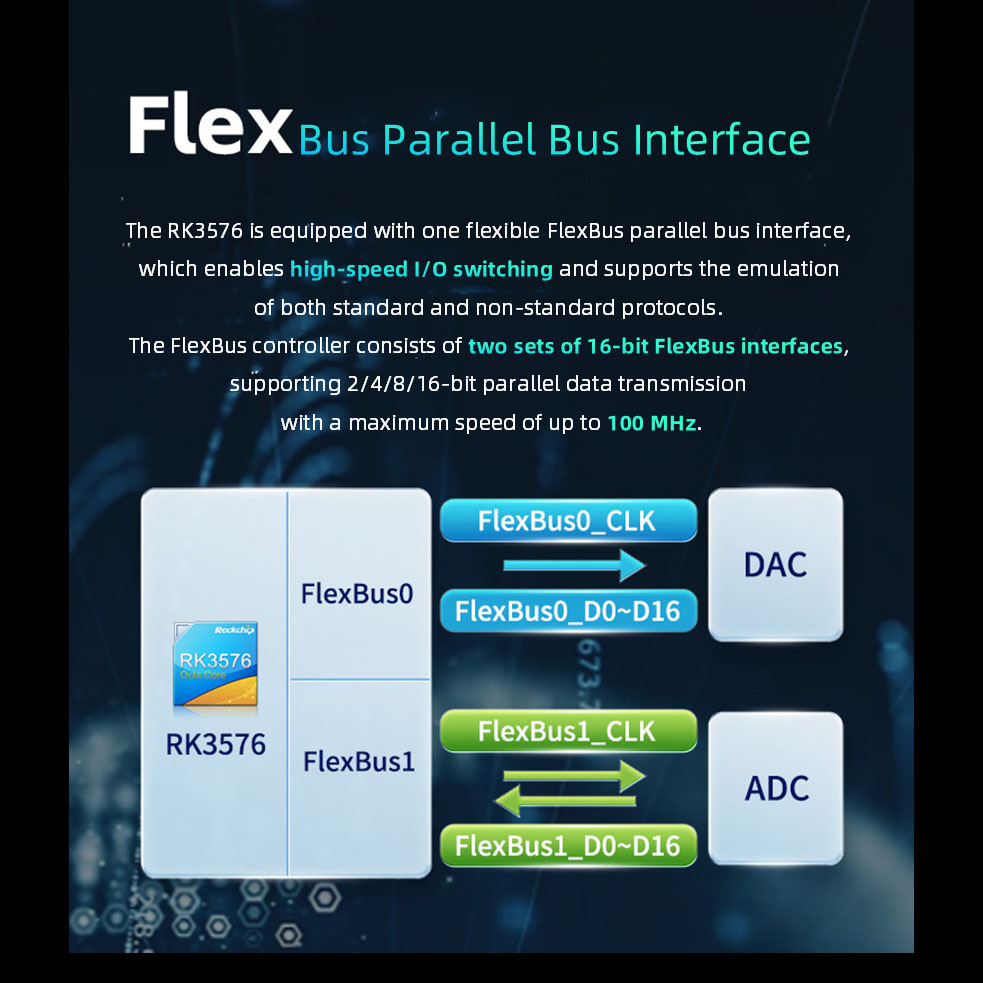

● FlexBus (≤1 kanal): podpira en prilagodljiv vmesnik vzporednega vodila - vmesnik FlexBus, ki lahko doseže visokohitrostno I/O preklapljanje in lahko posnema nekatere standardne protokole ali nepravilne protokole. Tipičen scenarij uporabe je kombinacija hitrega 16-bitnega ADC in 16-bitnega DAC.

Opomba: vmesnik 3,3 V, nekateri viri pinov so v skupni rabi.

● DSMC (≤1 kanal): serijski vmesnik z dvojno hitrostjo prenosa podatkov. Uporablja se predvsem v komunikaciji naprav PSRAM ali periferni komunikaciji LocalBus (kot je FPGA). Opomba: vmesnik 3,3 V, nekateri viri pinov so v skupni rabi.

● UART (≤12 kanalov): največja podprta hitrost prenosa je 8 Mbps.

Opomba: vmesnik 1,8 V/3,3 V, nekateri viri pinov so v skupni rabi.

● I³C (≤2 kanala): podpira 7-bitne in 10-bitne naslovne načine, z največjo hitrostjo do 12,5 Mbit/s, združljivo z vodilom I²C, z največjo hitrostjo do 400 Kbit/s. Opomba: vmesnik 1,8 V/3,3 V, nekateri viri pinov so v skupni rabi.

● I²C (≤11 kanalov): podpira 7-bitne in 10-bitne naslovne načine z največjo hitrostjo do 400 Kbit/s.

Opomba: vmesnik 1,8 V/3,3 V, nekateri viri pinov so v skupni rabi. SPI (≤5 kanalov): nastavljiv glavni/podrejeni način. Opomba: vmesnik 1,8 V/3,3 V, nekateri viri pinov so v skupni rabi.

● CAN (≤2 kanala): podpira CAN-FD; podpira 1Mbps.

Opomba: vmesnik 1,8 V/3,3 V, nekateri viri pinov so v skupni rabi.

● PWM (≤3 kanali): 3 neodvisni krmilniki PWM, ki podpirajo do 16 kanalov PWM, 32-bitni časovnik/števec.

Opomba: vmesnik 1,8 V/3,3 V, nekateri viri pinov so v skupni rabi.

Opomba: Nekateri viri zatičev so multipleksirani. Za podrobnosti si oglejte primerjalno tabelo funkcij Pin.

Kontaktirajte nas za vzorce in več informacij!

Prednosti storitve

Najmanjše naročilo: 1 enota | Podprta množična naročila | Brezplačni SDK | Brezplačna tehnična podpora | Prilagoditev sprejeta

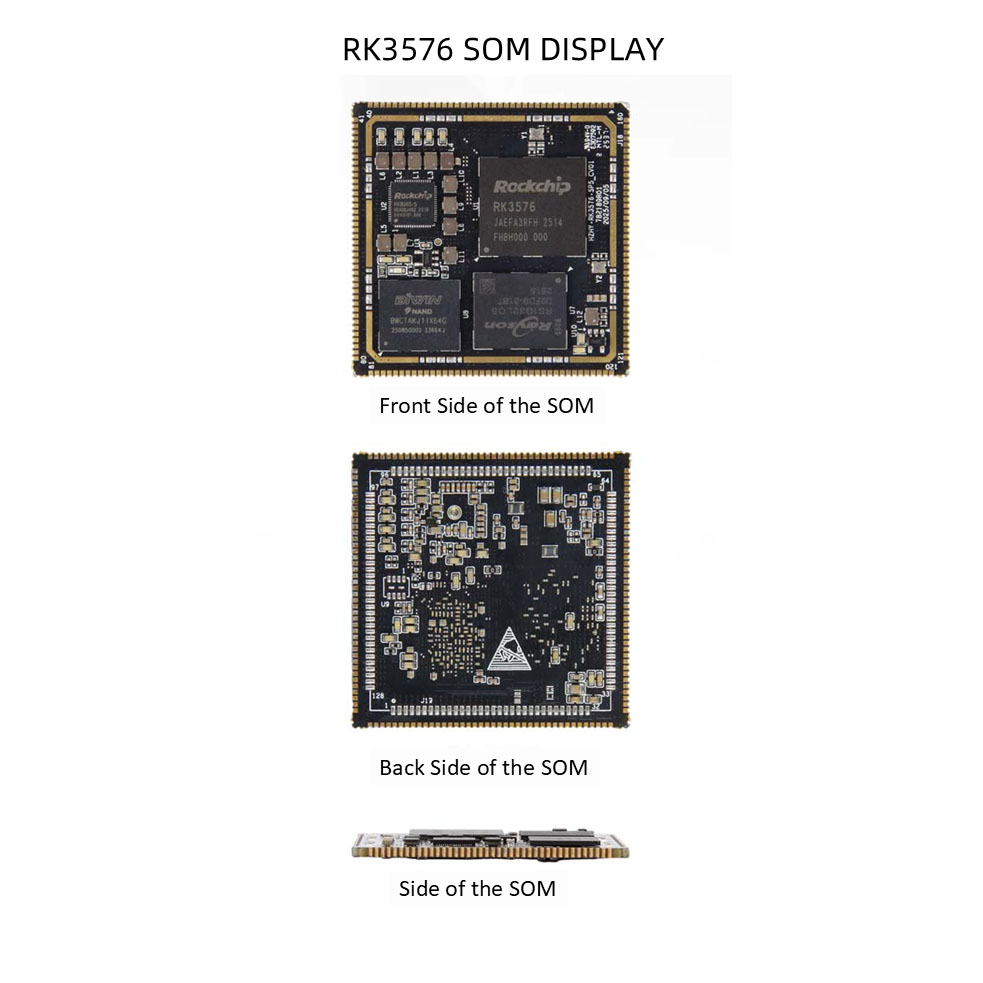

RK3576 SOM Podrobnosti
