Rockchip RK3566 BTB Core Board

1. Rockchip RK3566 BTB Core Board lahko uporabite kot visokozmogljiv računalnik z eno ploščo in vgrajeno matično ploščo za prikaz, nadzor, omrežni prenos, shranjevanje datotek, računalništvo z robom in druge scenarije.

2. z uporabo Rockchip RK3566 Kot glavni čip sprejema 22NM procesno tehnologijo z glavno frekvenco do 1,8 GHz, integrirano s štiriječim 64-bitnim procesorjem Cortex-A55 in grafičnim procesorjem Malig522EE, podpira 4K dekodiranje in 1080p, ki se lahko vgrajene, vgrajene vgrajene NPU.

3. Navedite različne kombinacije pomnilnika in pomnilnika, ki jih lahko izbirate, konfiguracija strojne opreme na krovu je uravnotežena, obseg aplikacij pa je široka.

4. Vgrajena neodvisna računalniška moč NPU lahko doseže 1Tops, ki se lahko uporablja za lahke aplikacije AI AI.

5. Visoka integracija z bogatimi ekspanzijskimi vmesniki, z Gigabit Ethernet Port, HDMI, EDP, Minipcle, USB3.0, USB2.0, MIPI zaslonski vmesnik in vmesnik kamer MIPI, zvočni vmesnik in druge periferne naprave, lahko dajo v celoti igranje scene.

6. Uradno podpira mainstream Andriod 11, razdalje, slike operacijskega sistema Ubuntu in jih je mogoče uporabiti za različna aplikacijska okolja.

7. Popolnoma odprtokodni, ki zagotavljajo uradne vadnice, popolne komplete za razvoj voznikov SDK, oblikovalske sheme in druge vire, zlahka začnete brez slepih točk.

Funkcije izdelka

1. brezplačni SDK

2. STRUKTA PLOŠČA. RK3566 RK3568 Dva glavna plošča sta združljiva

3. Podpira več zaslonskih vmesnikov, podpira do 4K60 okvirja. Podpira HDMI, MIPI DSI, EDP, LVDS

4. Vgrajena neodvisna NPU, računalniška moč lahko doseže 1Tops

5. Večkratne konfiguracije: 1/2/4/8GB LPDDR4; 8/32/64/128GB EMMC

6. 4K dekodiranje; Gigabit Ethernet vrata; USB3.0

7. Zagotovite tehnično podporo

Parametri izdelka

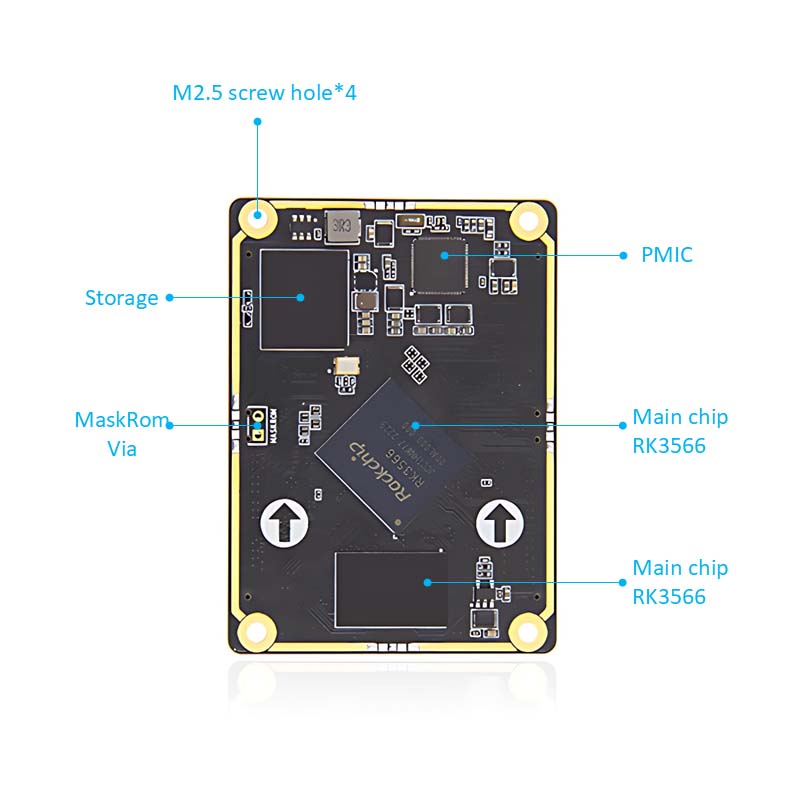

Parametri jedrne plošče

Priključek: 260PINS DDR4 Priključek, Model: ASOA826-H2SB-7H

Glavni čip: RK3566 (Quad-Core Cortex-A55, 1,8 GHz, Mali-G52)

IO: 260 zlatih prstov, 0,5 mm razmik, vodite vse i0

Pomnilnik: 1/2/4/8GB, LPDDR4/4X, 1056MHz

Skladiščenje: 8/32/64/128 GB, EMMC

Parametri osnovne plošče

Priključek: 260PINS DDR4 Priključek, Model: ASOA826-H2SB-7H

Vmesnik napajanja: 12V@1A (1A in zgoraj) DC vhod, DC vmesnik

Ethernet: 10/100/1000m Adaptive Ethernet Port

HDMI: HDMI2.0 Zaslonski vmesnik*1, največja ločljivost 4096*2160@60Hz

LVDS: LVDS zaslonski vmesnik*1, en kanal 8bit

MIPI-DSI: Vmesnik zaslona MIPI*1; Enotni način MIPI Največja ločljivost 1920*1080@60Hz

MIPI-CSI: Vmesnik kamere MIPI*2, PlucGable IMX415/OV8858 kamera

EDP: EDP1.3 Vmesnik zaslona*1, vmesnik za dotik EDP*1

USB2.0: Vmesnik Type-A*3 (gostitelj); Vmesnik Type-C*1 (OTG), za vmesnik za kurjenje vdelane programske opreme

USB3.0: Vmesnik Type-A*1 (gostitelj)

WiFi+Bluetooth: na krovu WiFi Bluetooth modul, model: RTL8821CU

Vmesnik PCLE: Mini-PCLE vmesnik, lahko uporabite omrežno kartico WiFi s polno višino ali pol višine, modulom 4G ali drugim modulom vmesnika Mini-PCLE

SIM držalo za kartico: Funkcija kartice SIM je treba uporabiti z modulom 4G

1²C: 1²C*2

Serijska vrata: serijska vrata za odpravljanje napak*1 (UART2) Privzeti parameter 1500000-8-N-1; LVTTL serijski pristanišče*2 (UART7 & UART9); RS232*2 (UART3 & UART4); RS485*2 (UART1 & UART6)

Držalo za TF kartice: Podprite kartico Micro SD (TF) Za zagon sistema do 512 GB

Zvok: zvočni izhod, 3,5 mm zvočni priključek*1 (zelena); Zvočni vhod, 3,5 mm zvočni priključek*1 (rdeči) mikrofon vmesnik*1

Vmesnik zvočnikov SPK*1, lahko poveže 1W napajalni zvočnik

Gumbi: gumb za vklop; Gumb maskom; Gumb za obnovitev

Infrardeči sprejemnik: podpira infrardečo funkcijo daljinskega upravljalnika

RTC: RTC napajalna vtičnica*1

Vmesnik ventilacije: podpira namestitev hlajenja 5V ventilatorja
