Rockchip RK3562 Digital Signage SBC Industrial Controller

● Plošča TP-1HS se lahko uporablja kot visokozmogljiv računalnik z eno ploščo in vgrajeno matično ploščo za prikaz, nadzor, omrežni prenos, shranjevanje datotek, računalništvo z robom in druge scenarije.

● Z uporabo Rockchip RK3562/RK3562J Kot glavni čip sprejema 22nm napredno procesno tehnologijo, z glavno frekvenco do 2,0GHz, integrirano quad-core 64-bitni procesor Cortex-A53 in armmali-GPU, podpira 4K video dekodiranje, super-predelava.

● Vgrajena neodvisna računalniška moč NPU lahko doseže 1Tops, kar omogoča različne scenarije AI.

● ponuja različne kombinacije pomnilnika in pomnilnika, ki jih lahko izbirate, z uravnoteženo konfiguracijo strojne opreme in široko paleto aplikacij.

● Visoka integracija z bogatimi razširitvenimi vmesniki, na krovu WiFI6, Gigabit Network Port, LVDS, USB3.0/2.0, MIPIDS1, štirismerni MIPIC1, zvočni vmesnik, infrardeči sprejemnici, držalo TF kartice in drugim narodom, ki se v celoti podajo na delovanje procesorja in nadaljnje razširijo uporabo.

● Uradni podpira slike Android, Android in Ubuntu operacijskega sistema in jih je mogoče uporabiti za 6) različna aplikacijska okolja.

● Podatki so popolnoma odprtokodni, ki zagotavljajo popolne komplete za razvoj voznikov SDK, oblikovalske sheme in druge vire, kar olajša začetek.

Lastnosti

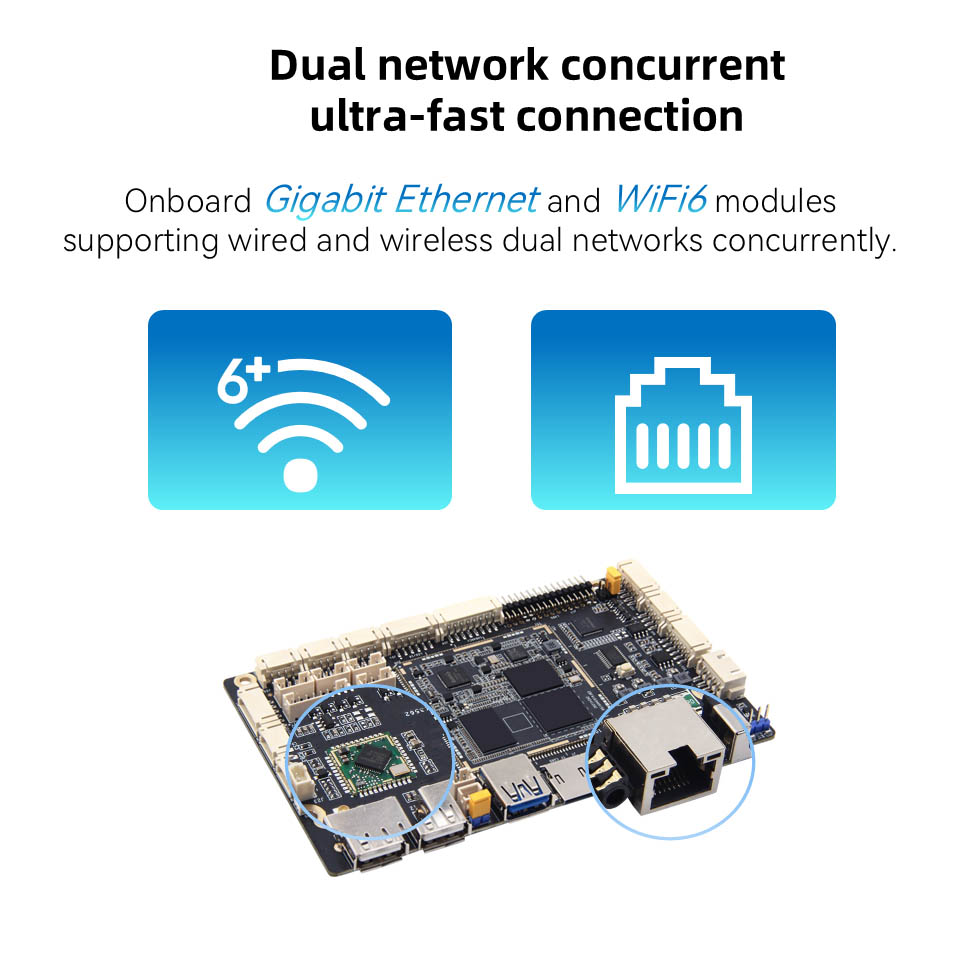

1. na krovu modulov Gigabit Ethernet in wifi6 podpirajo žično in brezžično dvojno omrežje sočasnosti

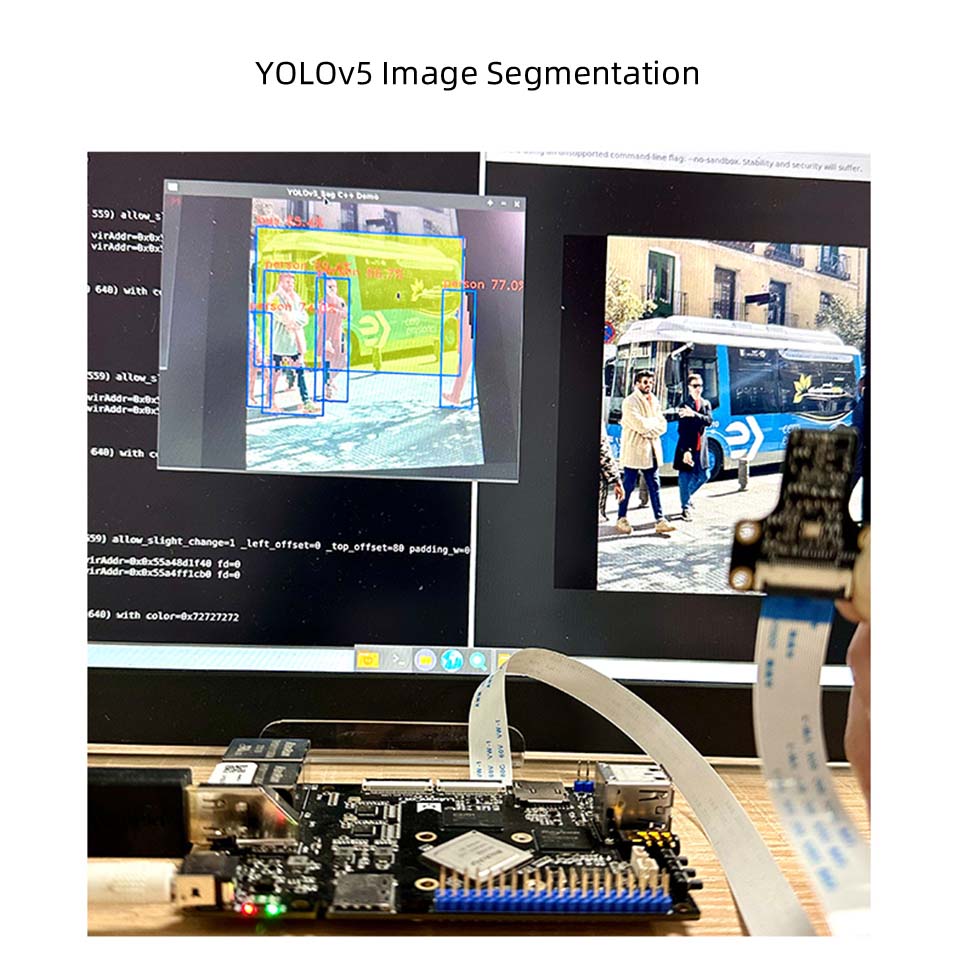

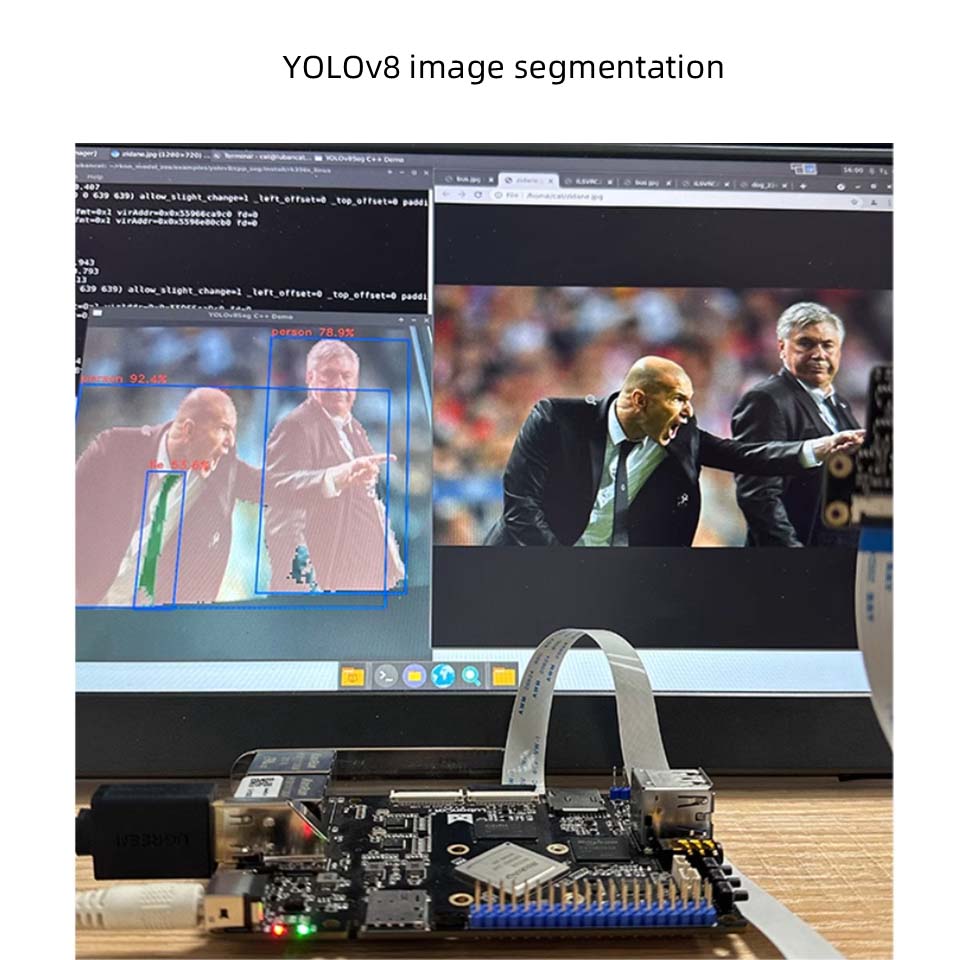

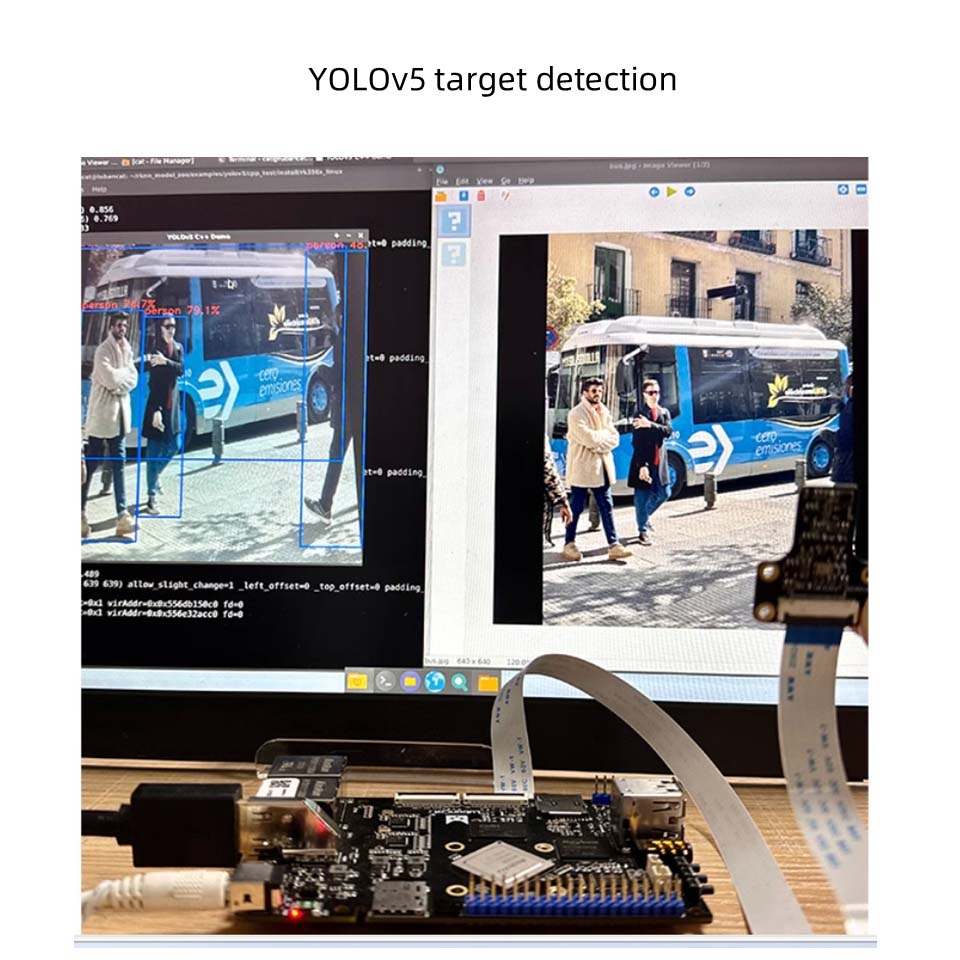

2. vgrajena neodvisna NPU, računalniška moč lahko doseže 1Tops

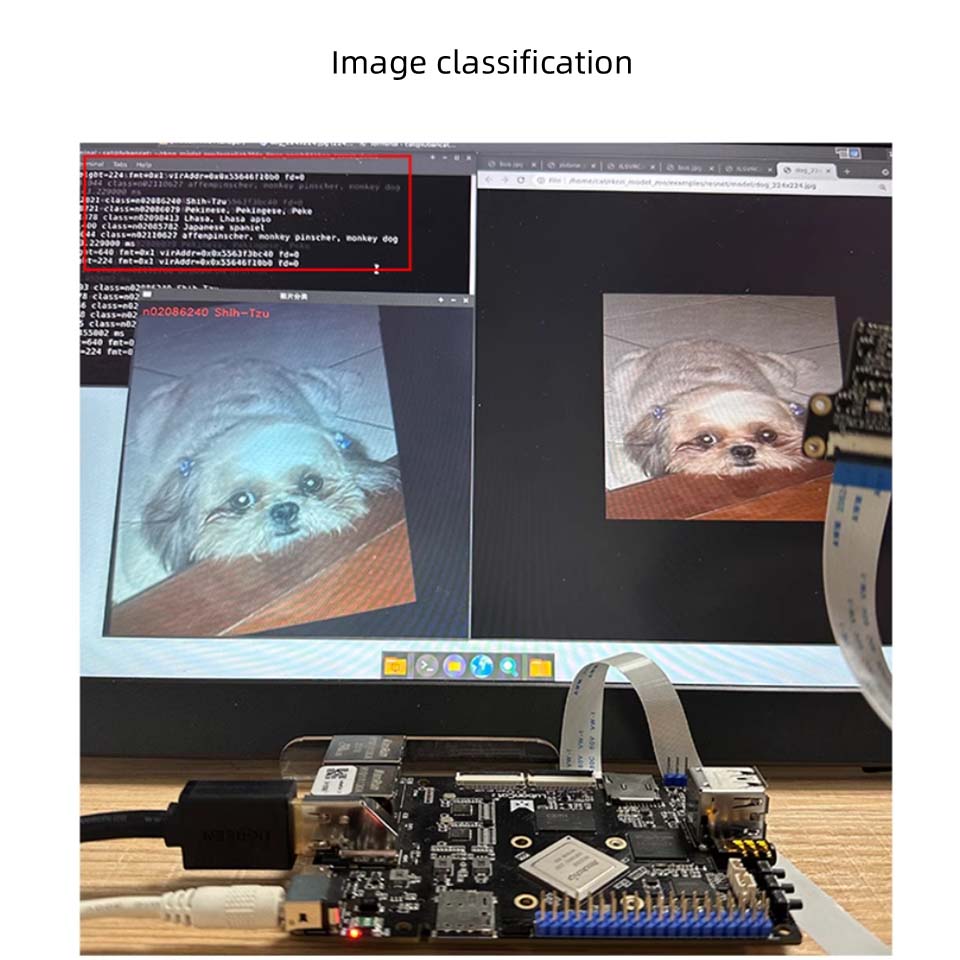

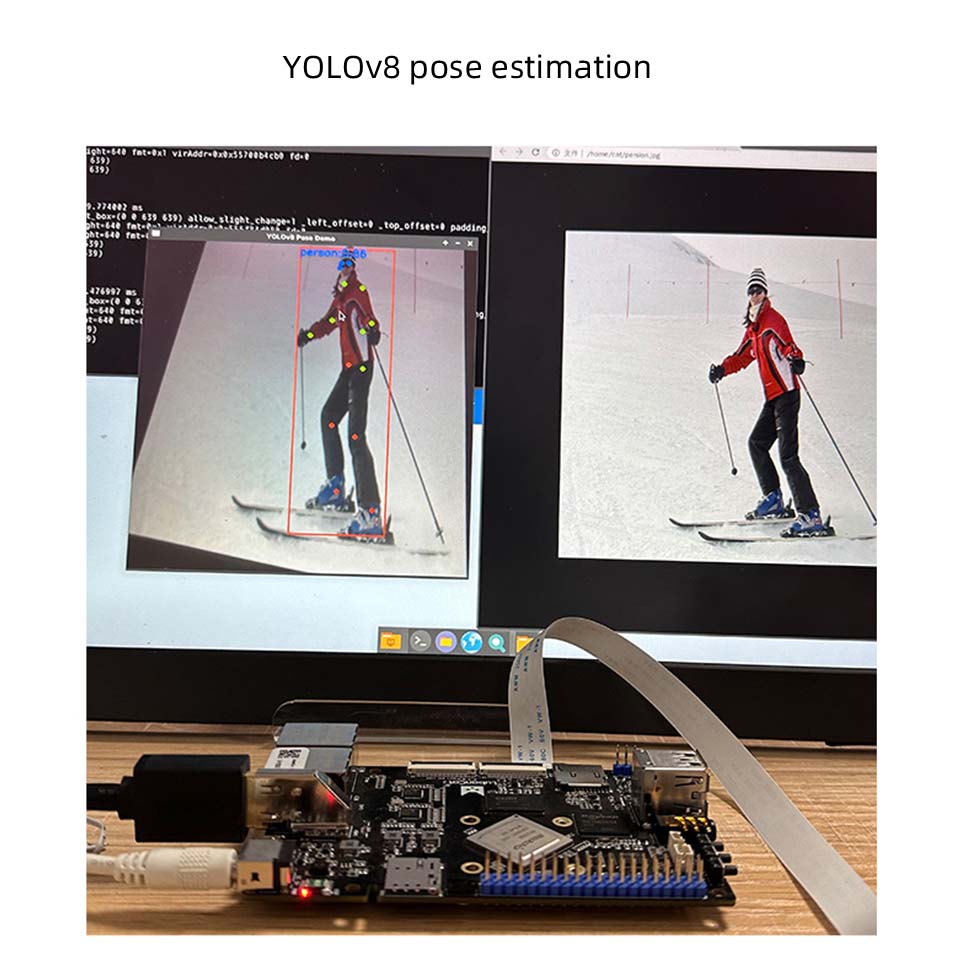

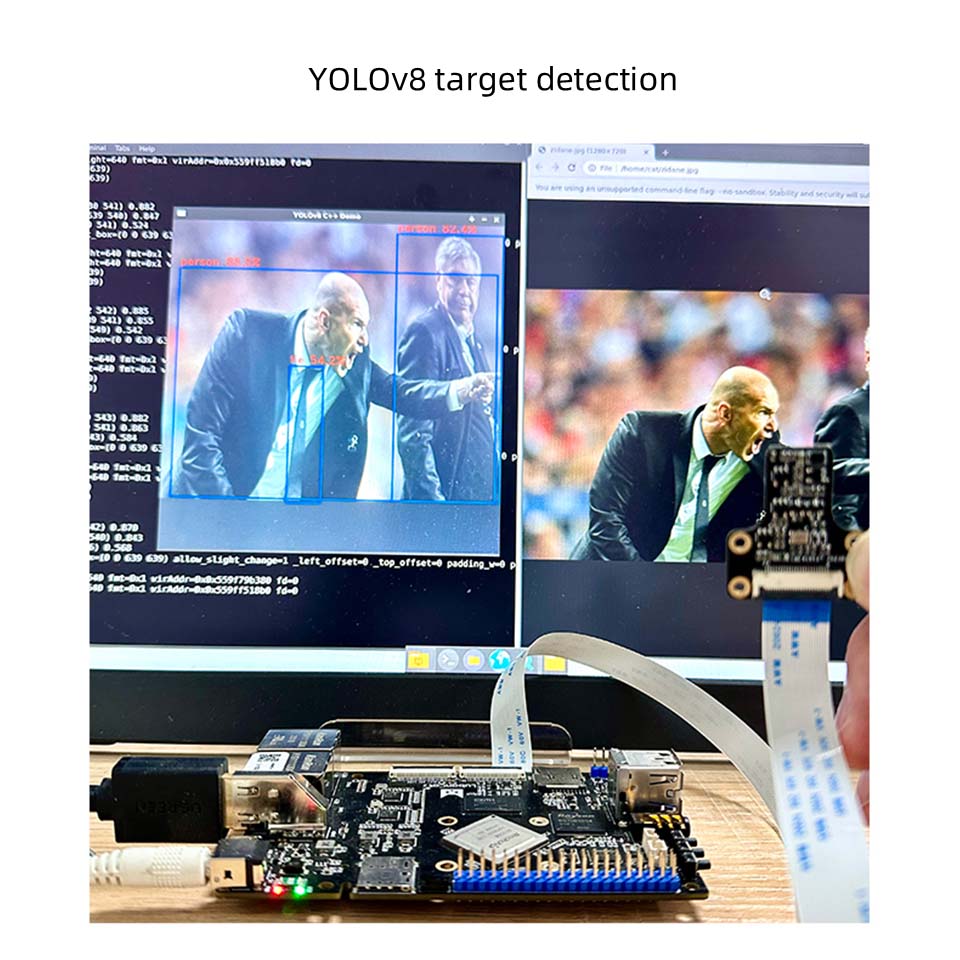

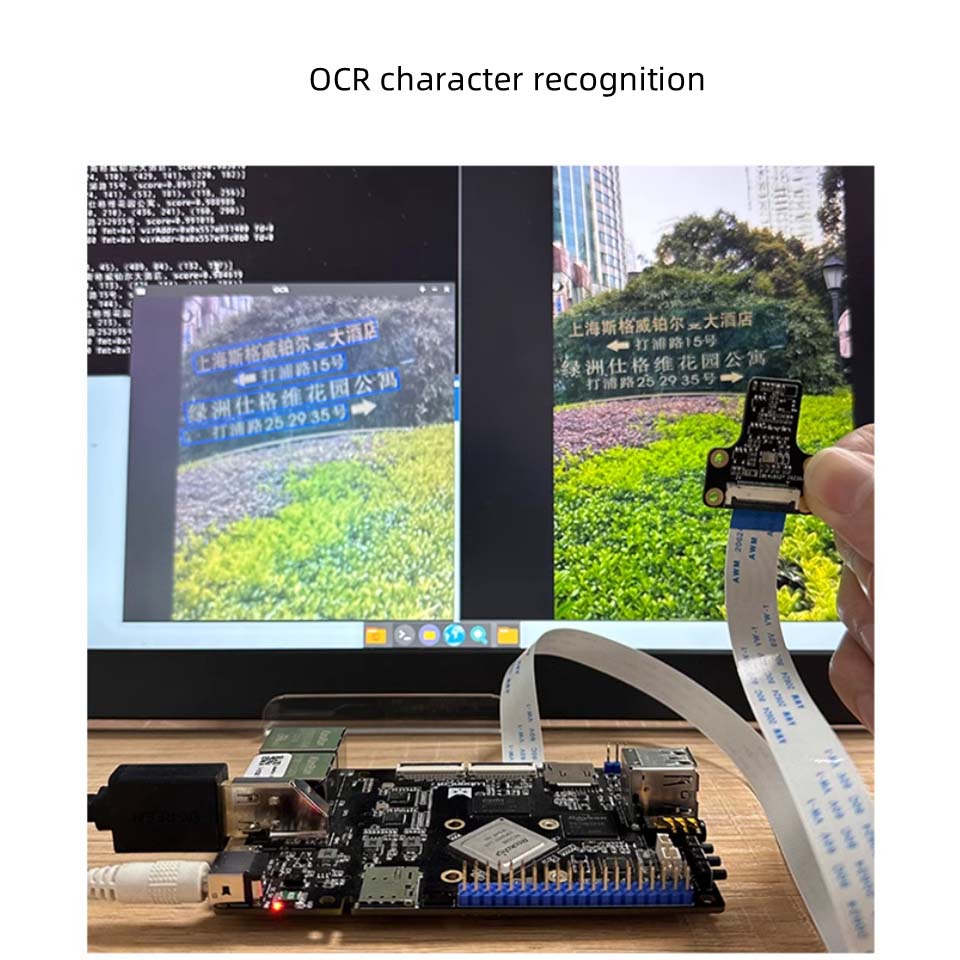

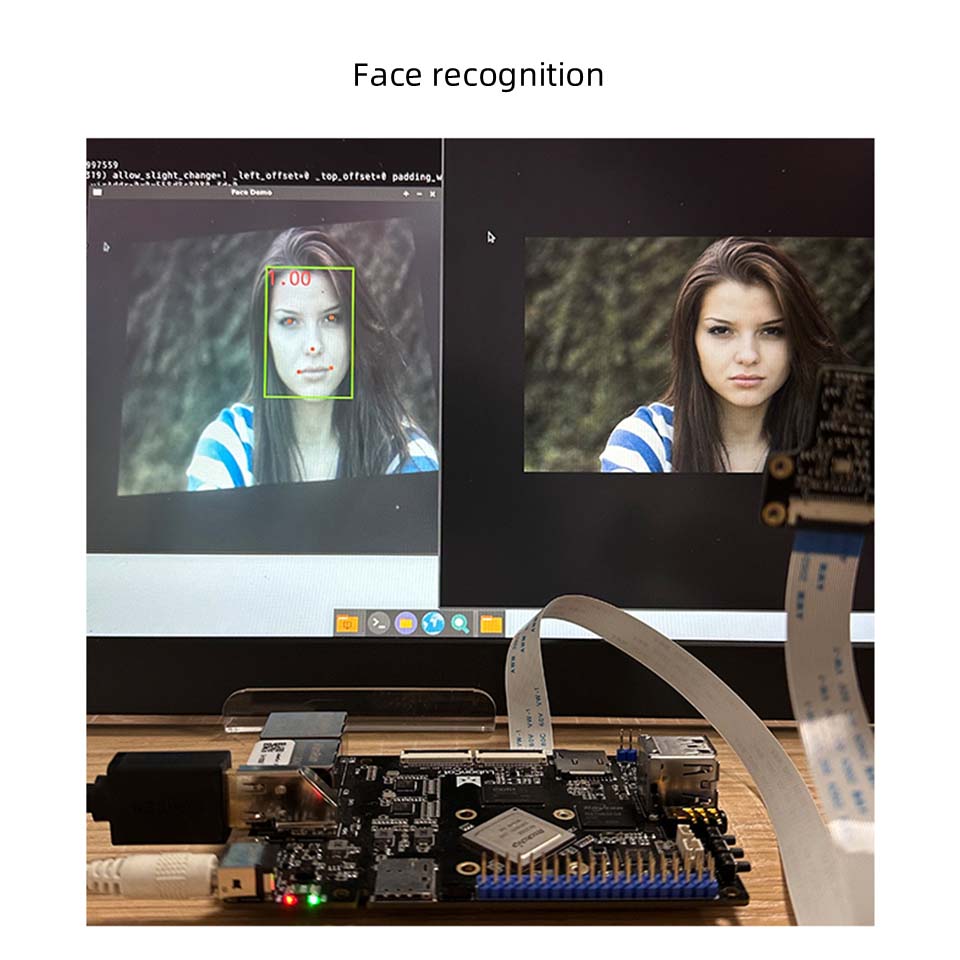

Podpira preklop z enim klikom modelov mainstream arhitekture, ki se lahko uporablja za lahke aplikacije za umetno inteligenco

3. Močne zmogljivosti analize slike, enostavno dekodiranje 4K

Podpira 4K@30 Frames H.265 \ VP9 Dekodiranje formata in 1080p60 Frames H.264 Format Kodiranje

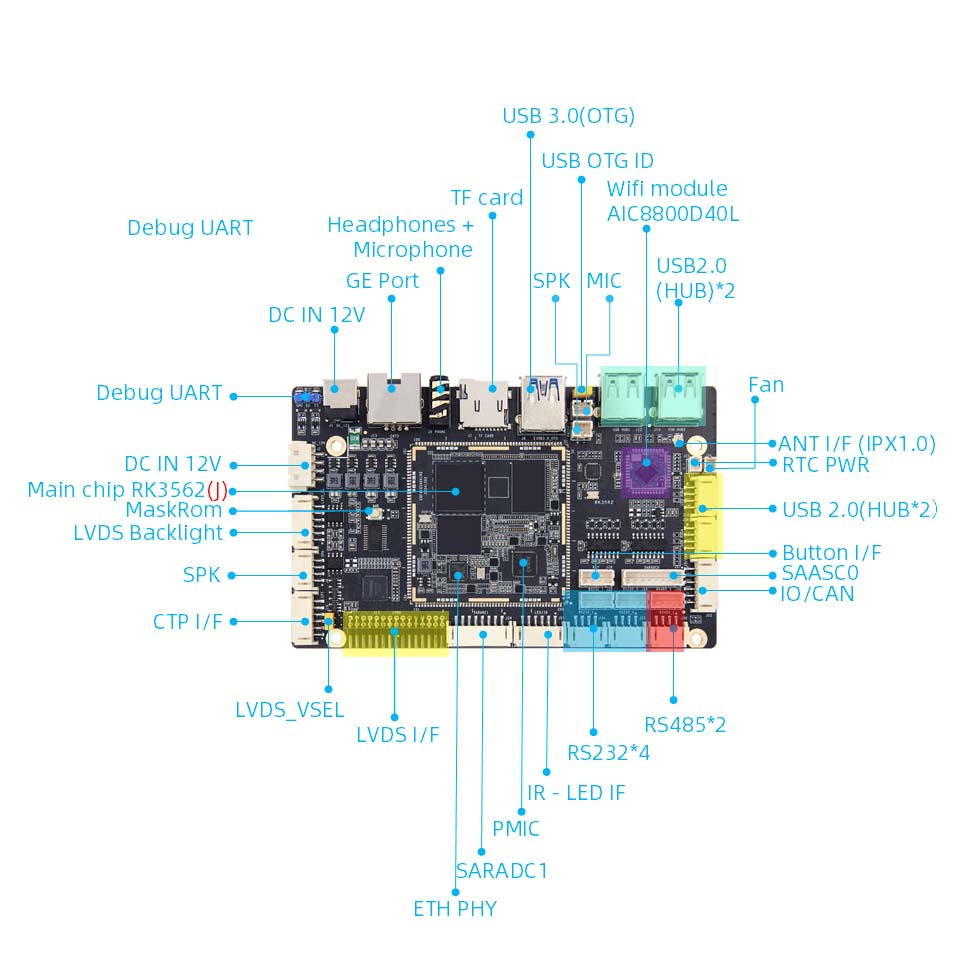

4. Bogati razširitveni vmesniki za zadovoljevanje potreb perifernih naprav

Z Gigabit Network Port, LVDS, USB3.0/2.0, MIPI DS1, štirismernim MIPIC1, zvočnim vmesnikom, infrardečem sprejemu, držalo TF kartice in drugih vmesnikov lahko enostavno razširi Ethernet, TF kartico, TF, kamero, zaslon, mikrofon in druge naprave; Poleg tega obstajajo ločeni vmesniki RS232, RS485, CAN, ADC pridobitveni vmesniki za zadovoljevanje različnih zunanjih potreb.

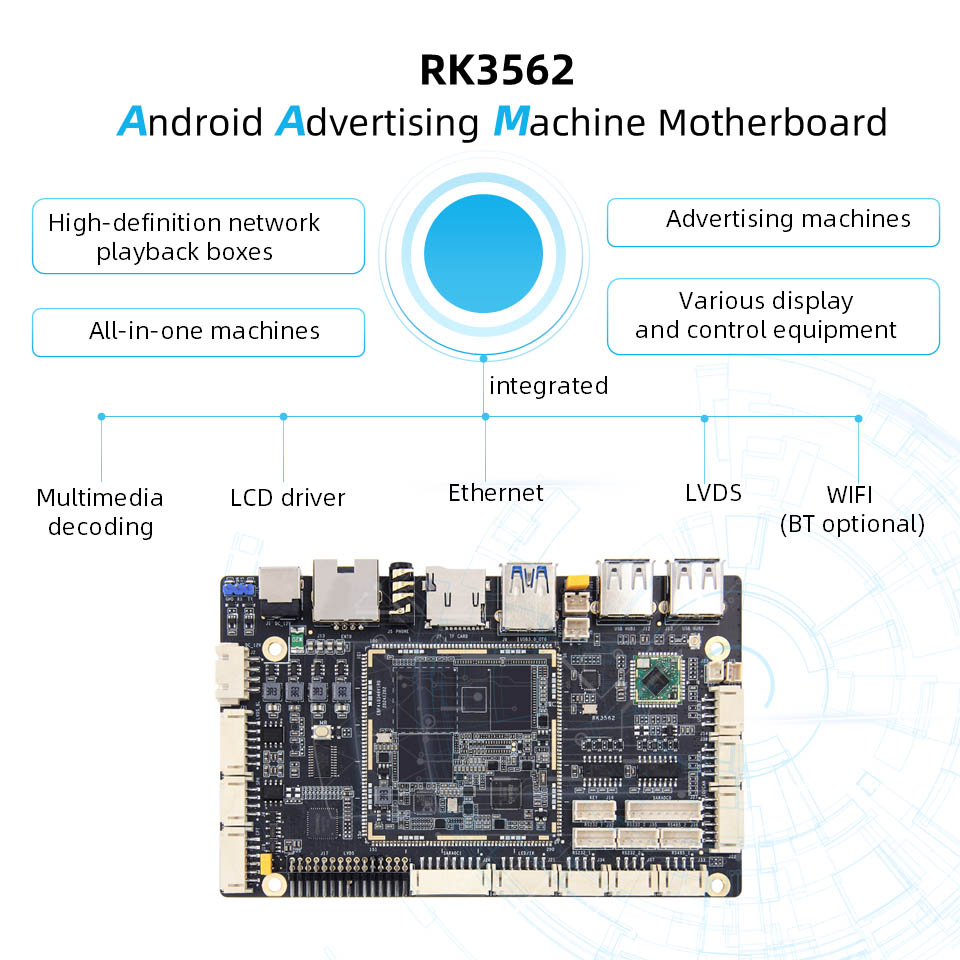

Uporaba izdelkov

Primerno za omrežne škatle z visoko ločljivostjo, oglaševalske stroje in vse v enem strojih itd. Vgraje multimedijsko dekodiranje, LCD gonilnik, Ethernet, LVD-

Parametri

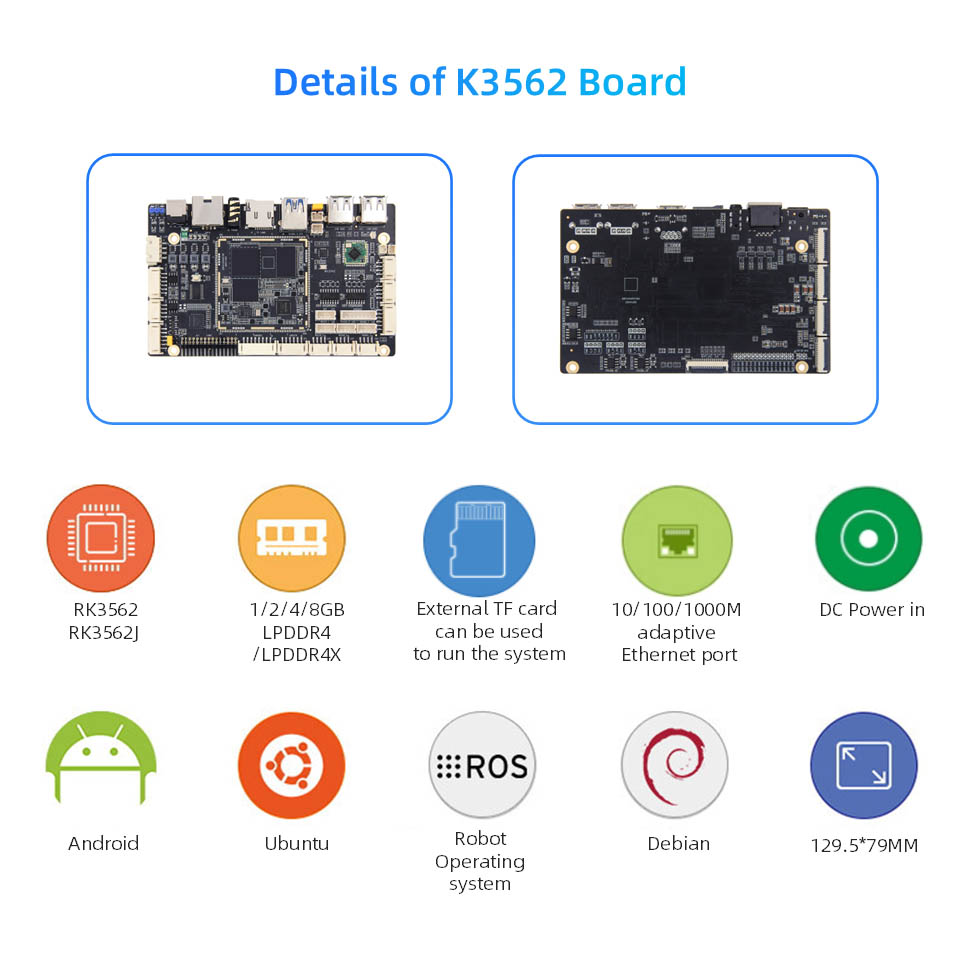

Konfiguracija strojne opreme lubanske mačke 1hs plošče

● Glavni čip:

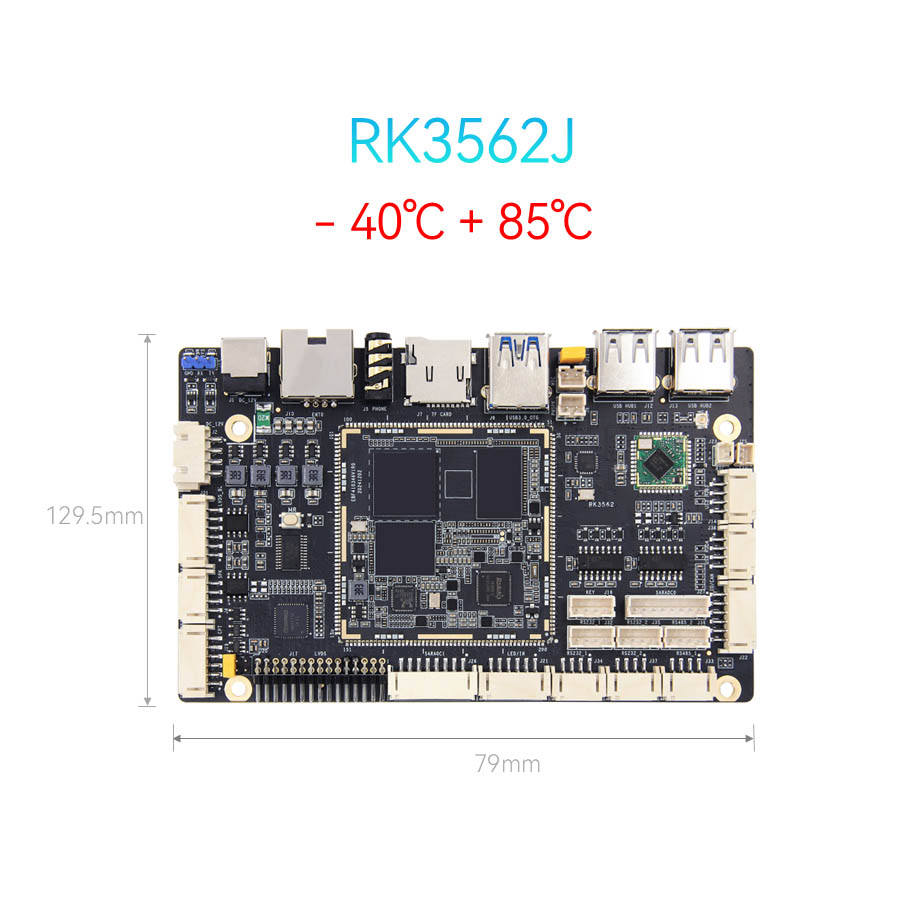

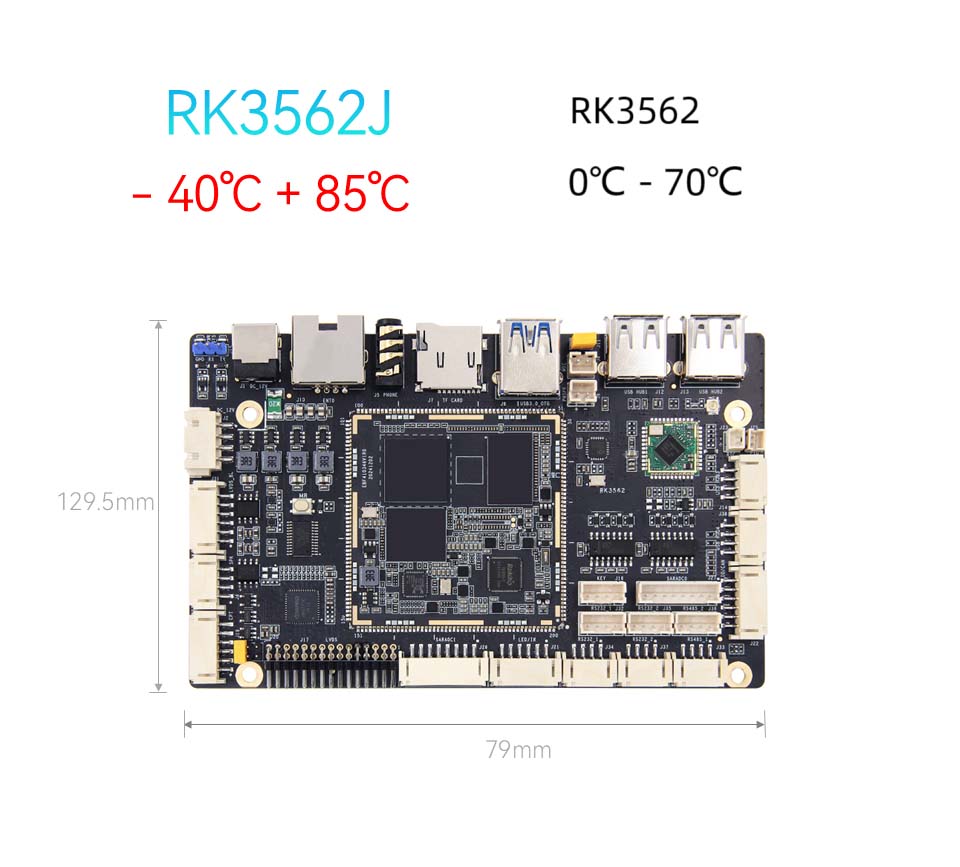

● Model: RK3562/RK3562JCPU: Quad-Core Cortex-A53, glavna frekvenca do 2,0GHZGPU: MALI-G52NPU: 1TOPS računalniška moč (industrijska stopnja RK3562J brez NPU)

● Pomnilnik: 1/2/4/8GB, LPDDR4/4X (prilagodljivo)

● Shranjevanje: 8/32/64/128GB, EMMC (prilagodljivo)

● Vmesnik napajanja: DC 12V@2A DC vhod

● Ethernet: Gigabit Network Port*1, podpira stopnjo prenosa podatkov 10/100/1000Mbps

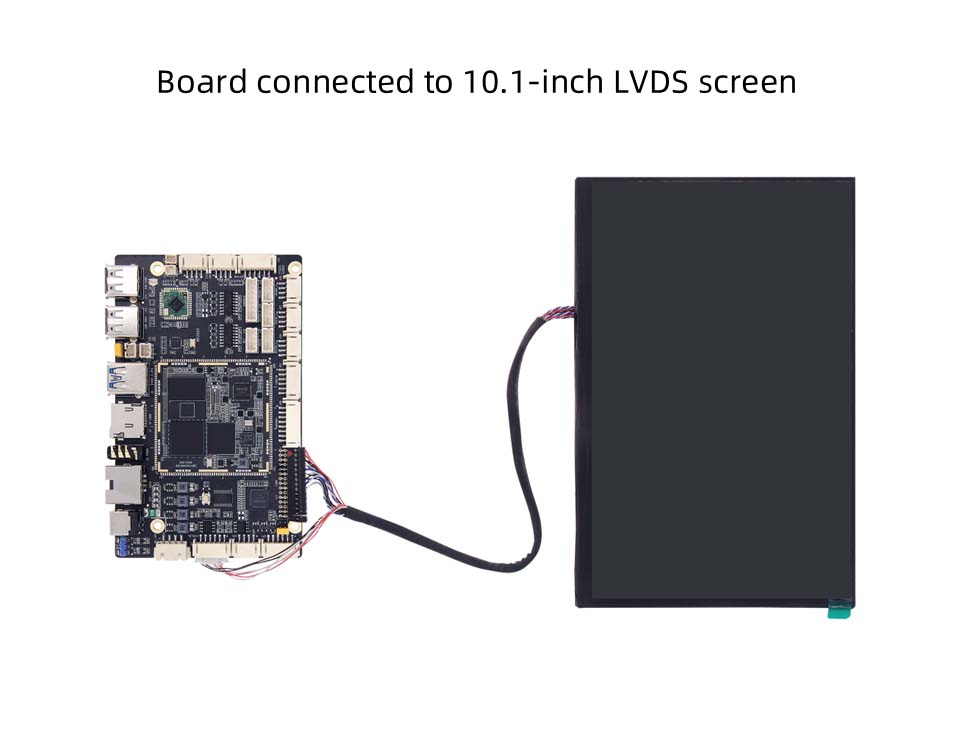

● LVDS: 2*15PIN LVDS zaslon vmesnik*1

● MIPI-DSI: Vmesnik zaslona MIPI*1, Mipidsi in LVDS vmesnik se ponovno uporabijo, privzeta pa je povezava z zaslonom LVDS. Če se odločite za povezavo z Mipidsi, morate spremeniti upor

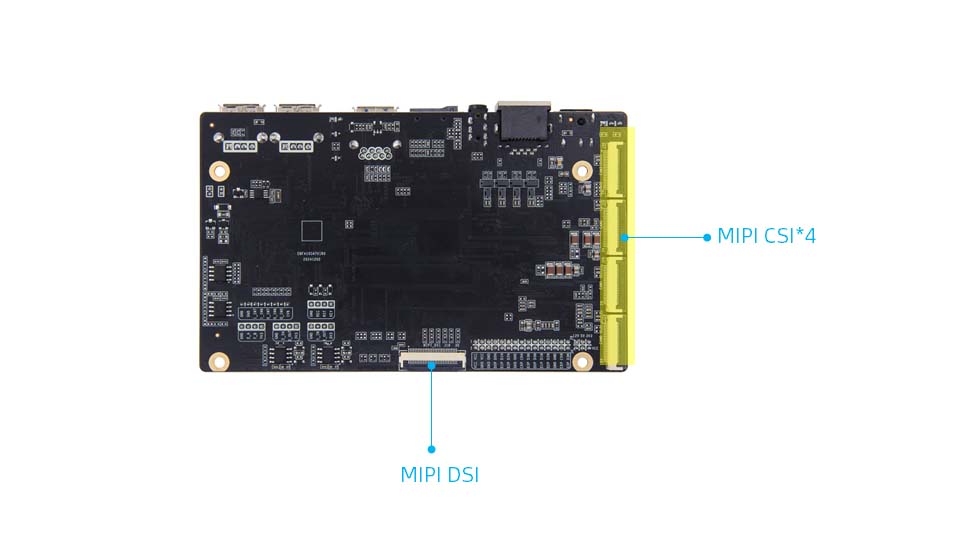

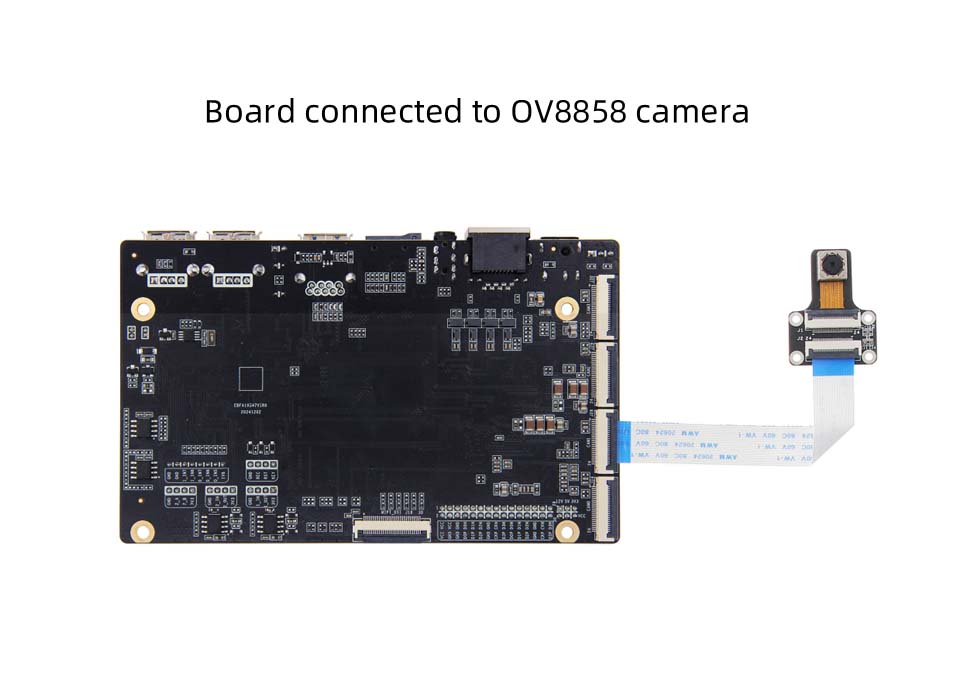

● MIPI-CSI: Vmesnik kamere MIPI*4 se lahko priključi v kamero IMX415/OV8858 v trgovini (privzeta kombinacija je kamera OV8858)

● Kapacitivni zaslon na dotik: LVDS vmesnik zaslona na dotik*1

● LCD Osvetlitev ozadja: vmesnik osvetlitve LVDS*1

● Vmesnik za napajanje zaslona: LVDS Vmesnik za izbiro napetosti*1

● USB2.0: vmesnik USB HUB*4

● USB3.0: vmesnik USB OTG*1, privzeto je način naprave, način lahko izberete prek pokrovčkov

● WiFi: modul WiFi6 na krovu, model: AIC8800D40L

● držalo za kartico TF: Podprite kartico Micro SD (TF) Za zagon sistema do 512 GB
