RK3568 Board na Board Motherboard

THERK3568 plošča na matično ploščo (vmesnik BTB) se lahko uporablja kot visokozmogljiv računalnik z eno ploščo in vgrajeno matično ploščo za prikaz, nadzor, prenos omrežja, shranjevanje datotek, računalništvo z robom in druge scenarije.

Using RockchipRK3568 (commercial grade)/RK3568J (industrial grade) as the main chip, it adopts 22nm process technology, with a maximum frequency of 2.0GHz, integrated quad-core 64-bit Cortex-A55 processor and MaliG522EE graphics processor, supports 4K decoding and 1080P encoding, supports dual-frequency display, built-in independent NPU, se lahko uporablja za lahke aplikacije za umetno inteligenco.

Zagotovite različne kombinacije pomnilnika in pomnilnika, med katerimi lahko izbirate, uravnoteženo konfiguracijo strojne opreme, široko paleto aplikacij

Vgrajena neodvisna računalniška moč NPU lahko doseže 1Tops (3568J IS 512MACNPU) se lahko uporablja za lahke aplikacije za umetno inteligenco.

Ima visoko integracijo in bogate razširitvene vmesnike in je opremljen z dvojnimi gigabitnimi Ethernet vrat, HDMI, EDP, 5Minipcle, SATA, M.2, USB3.0, USB2.0, vmesnik MIPI za MIPI, vmesnik kamer MIPI, vmesnik kamer MIPI in drugim predvajanjem.

Uradno podpira mainstream Andriod 11, zadolžitev, slike operacijskega sistema Ubuntu in jih je mogoče uporabiti za različna različna aplikacijska okolja.

Popolnoma odprtokodni, ki zagotavljajo uradne vaje, popolne razvojne pakete voznikov SDK, oblikovalske sheme in druge vire, lahko zlahka začnete brez mrtvih koncev.

Lastnosti

1. pripravljen za uporabo podpira več operacijskih sistemov, ne glede na to, ali gre za razvoj ali zabavo, jih je enostavno zadovoljiti!

2. dvojni gigabitni vmesniki Ethernet, podpora dinamične regulacije napetosti

3. Vgrajena neodvisna NPU, računalniška moč lahko doseže 512Mac/1Tops

Podpira preklop z enim klikom modelov mainstream arhitekture, ki se lahko uporablja za lahke aplikacije za umetno inteligenco

4. zmogljive zmogljivosti za analizo slik, enostavno dekodiranje 4K podpira 4K@60 sličic h.264 \ h.265 \ vp9 dekodiranje oblike in 1080p60 okvir H.264 \ H.265 Format Kodiranje

5. zaslon z dvojnim zaslonom, visoko ločljivost in prenosni

Podprite zaslon z dvojnim zaslonom, podprite do 4K60 Frames + 1080p60 Frames izhod hkrati

Z bogatimi ekspanzijskimi vmesniki za zadovoljevanje različnih zunanjih potreb

Parametri

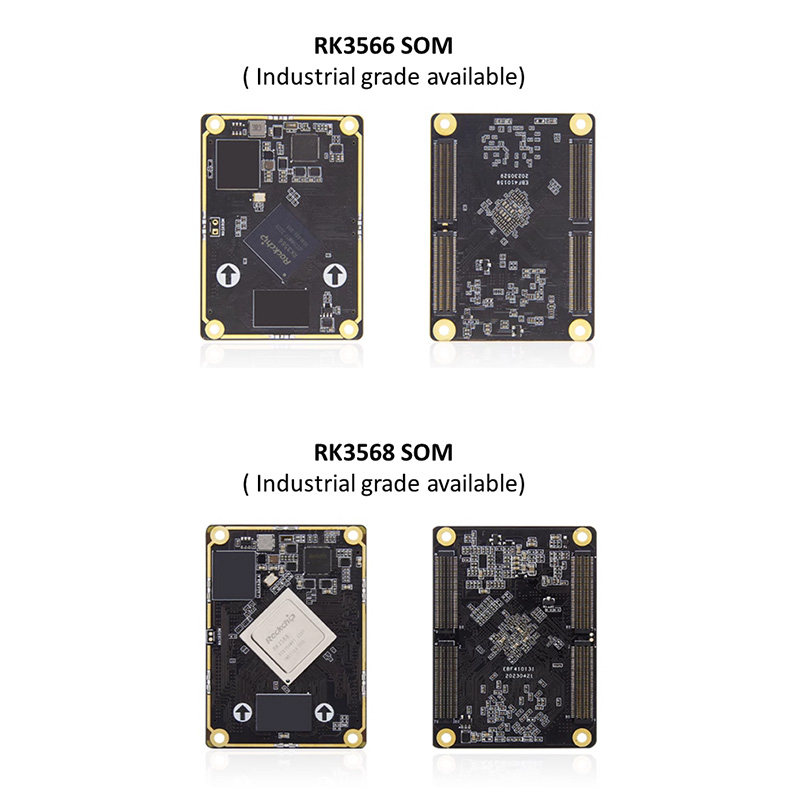

To matično ploščo sestavljajo RK3568/ RK3568J Core Board+ Baseboard z obliko plošče za vkrcanje. Torej je osnovna plošča združljiva z našo osnovno ploščo RK3568/ RK3568J in osnovno ploščo RK3566/ RK3566J.

Konfiguracija strojne opreme RK3568 BTB

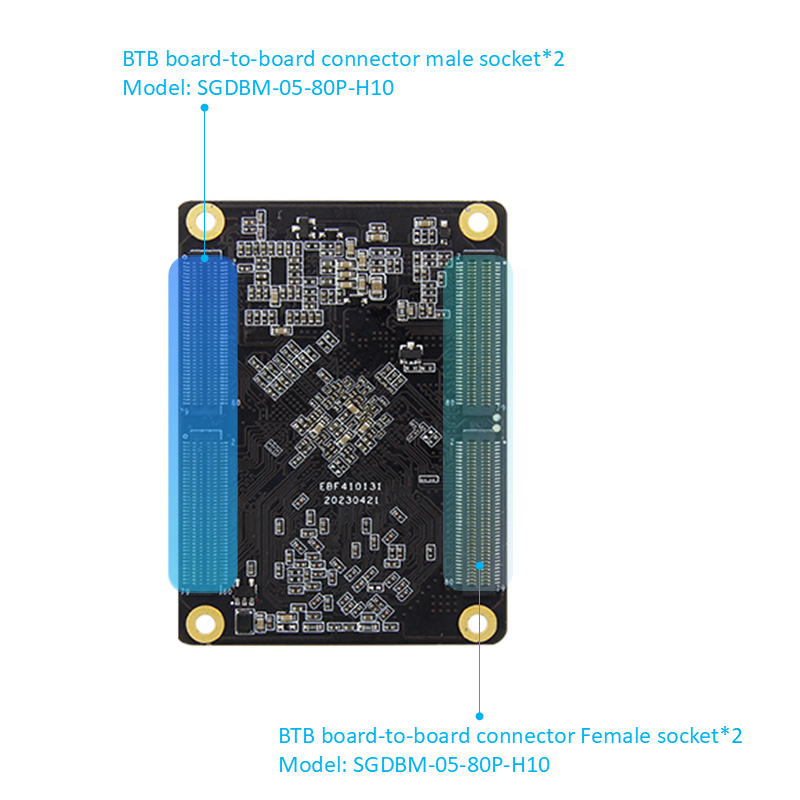

Priključek: Moški: SGDBM-05-80P-H10 Ženska: SGDBF-05-80P-H30

Glavni čip: RK3568/RK3568J (Quad-Core Cortex-A55, 2GHz, Mali-G52)

IO: BTB vodi do 320 zatičev, 0,5 mm razmika, vodi do vsega I0

Pomnilnik: 1/2/4/8GB, LPDDR4/4X, 1560MHz

Skladiščenje: 8/32/64/128 GB, EMMC

Konfiguracija strojne opreme RK3568 BTB

Priključek: Moški: SGDBM-05-80P-H10 Ženska: SGDBF-05-80P-H30

Vmesnik napajanja: 12V@1A (1A in zgoraj) DC vhod, DC vmesnik

Ethernet: 10/100/1000m Adaptive Ethernet Port*2

HDMI: zaslonski vmesnik HDMI2.0, podpira zaslon z dvojnim zaslonom, največja ločljivost 4096*2160@60Hz

MIPI-DSI: Vmesnik zaslona MIPI*2, lahko priključite na zaslon MIPI za divji požar, podpora zaslona z dvojnim zaslonom: enojna MIPI način največja ločljivost 1920*1080@60Hz

MIPI-CSI: Vmesnik kamere MIPI*2 je mogoče priključiti v kamero IMX415/OV8858

EDP: EDP1.3 Vmesnik zaslona*1, vmesnik za dotik EDP*1; Podprite zaslon z dvojnim zaslonom

USB2.0: Vmesnik Type-A*3 (gostitelj); Vmesnik Type-C*1 (OTG), za vmesnik za kurjenje vdelane programske opreme

USB3.0: Vmesnik Type-A*1 (gostitelj)

Vmesnik M.2: M.Key Type Trden State Drive, PCLE3.0*2 pasu; lahko priključite 2280 specifikacije NVME Drive STANS

Vmesnik PCLE: Mini-PCLE vmesnik, lahko uporabite omrežno kartico WiFi s polno višino ali pol višine, modulom 4G ali drugim modulom vmesnika Mini-PCLE

SIM držalo za kartico: Funkcija kartice SIM je treba uporabiti z modulom 4G

Vmesnik SATA: standardni vmesnik SATA*1; Vmesnik za napajanje SATA*1, podpira 12V izhod

CAN: CAN*2

ADC: vmesnik za pridobivanje ADC*1

Serijska vrata: serijska vrata za odpravljanje napak*1 (UART2) Privzeti parameter 1500000-8-N-1; LVTTL serijski pristanišče*2 (UART7 & UART9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

Držalo za TF kartice: Podpira sistem za zagon kartice Micro SD (TF), do 512 GB

Zvok: zvočni izhod, 3,5 mm imetnik zvoka*1 (zelena); Zvočni vhod, 3,5 mm imetnik zvoka*1 (rdeča); Vmesnik mikrofona mikrofona*1 vmesnik zvočnikov SPK*1 lahko poveže 1W napajalni zvočnik

Gumb: gumb za vklop; gumb za ponastavitev; Gumb za obnovitev

Infrardeči sprejemnik: podpira infrardečo funkcijo daljinskega upravljalnika

RTC: RTC napajalna vtičnica*1

Vmesnik ventilacije: podpira namestitev 5V ventilatorja za hlajenje
