Opis izdelka

Osnovna plošča Rockchip RK3568

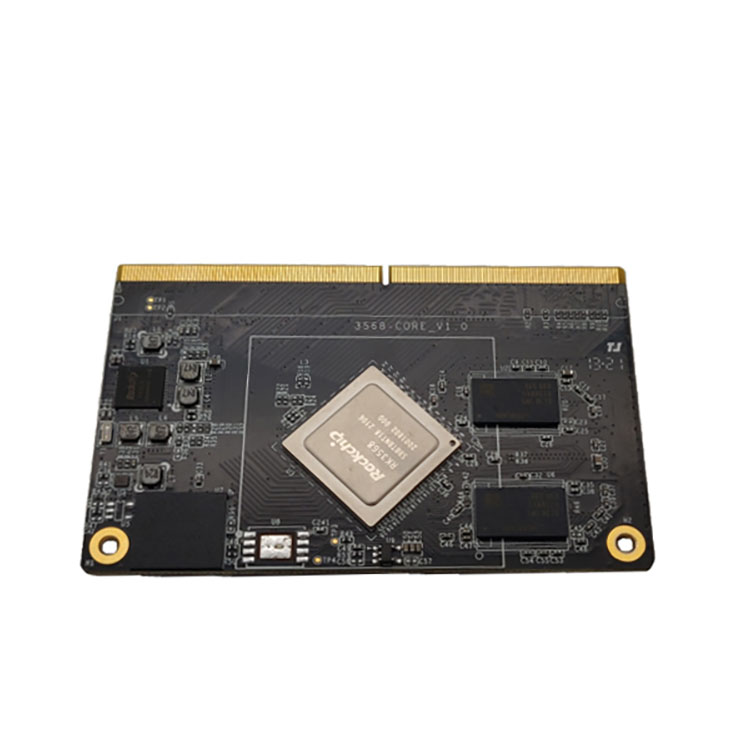

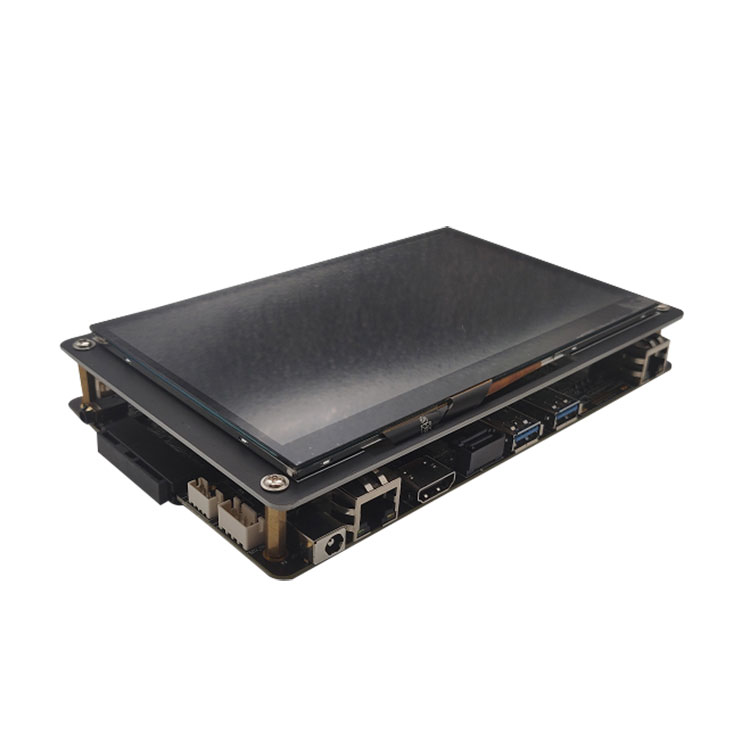

1.RK3568 AI jedrna plošča za predstavitev z zlatim prstom
RK3568 jedrna plošča RK3568 sprejema 22nm napredno tehnologijo, glavna frekvenca je do 2,0 GHz, kar zagotavlja učinkovito in stabilno delovanje pri obdelavi podatkov zaledne opreme;
CPE je lahko opremljen s pomnilnikom do 8 GB, širino do 32 bitov in frekvenco do 1600 MHz; podpira ECC s polno povezavo, zaradi česar so podatki varnejši in zanesljivejši ter izpolnjujejo zahteve scenarijev uporabe velikih pomnilniških izdelkov; hkrati združuje dvojedrni arhitekturni grafični procesor in visoko zmogljiv VPU ter visoko zmogljiv NPU. Grafični procesor podpira OpenGL ES3.2/2.0/1.1, Vulkan1.1; VPU lahko doseže 4K 60fps H.265/H.264/VP9 video dekodiranje in 1080P 100fps H.265/H.264 video kodiranje; NPU podpira Caffe/TensorFlow itd. Preklop glavnih modelov arhitekture z enim klikom;

RK3568 ima video vmesnik MIPI-CSIx2, MIPI-DSIx2, HDMI2.0, EDP, podpira do tri zaslone različnih izhodov na zaslonu; vgrajen 8M procesor slikovnih signalov ISP, lahko podpira dvojno kamero in funkcijo HDR; vhodni video vmesnik je lahko zunanja kamera ali pa se uporablja za razširitev vhodnih zmogljivosti več kamer.
Podpirajo konfiguracijo dvojnih gigabitnih prilagodljivih ethernetnih vrat RJ45, ki lahko dostopajo in prenašajo notranje in zunanje omrežne podatke prek dvojnih omrežnih vrat za izboljšanje učinkovitosti prenosa omrežja;
Podpirajo brezžično komunikacijo WiFi 6 (802.11ax) z značilnostmi hitrega prenosa, nižjo izgubo paketov in stopnjo ponovnega prenosa, učinkoviteje zmanjšujejo zastoje podatkov in omogočajo več naprav, da se povežejo v omrežje, zaradi česar je prenos bolj stabilen in varen; tudi prek Zunanji modul je mogoče razširiti na 5G/4G, kar omogoča komunikacijo izdelka z višjo hitrostjo, večjo zmogljivostjo in manjšo zakasnitvijo.

Platforma TC-RK3568 podpira Android 11.0, operacijski sistem Ubuntu, sistem je stabilen in zanesljiv ter zagotavlja varno in stabilno sistemsko okolje za raziskave in proizvodnjo izdelkov;

Plošča z zlatim prstom TC-RK3568 sprejema vmesnik SODIMM 314P, ki lahko v kombinaciji z osnovno ploščo tvori popolno visoko zmogljivo matično ploščo za industrijsko uporabo. Ima bogatejše vmesnike za razširitev in se lahko neposredno uporablja za različne pametne izdelke, kar pospeši pristanek izdelkov;
osrednje plošče in razvojne plošče odprtokodne platforme thinkcore. celotna zbirka rešitev za prilagajanje strojne in programske opreme, ki temeljijo na sochih Rockchip, podpira procesor oblikovanja strank, od najzgodnejših razvojnih stopenj do uspešne množične proizvodnje.

Storitve oblikovanja plošč
Izdelava prilagojene nosilne plošče v skladu z zahtevami strank
Vključitev našega SoM v strojno opremo končnega uporabnika za zmanjšanje stroškov in manjši odtis ter skrajšanje razvojnega cikla

Storitve razvoja programske opreme
Vdelana programska oprema, gonilniki naprav, BSP, vmesna programska oprema
Prenos v različna razvojna okolja
Integracija s ciljno platformo

Proizvodne storitve
Nabava sestavnih delov
Količina proizvodnje se povečuje
Označevanje po meri
Celovite rešitve na ključ

Vgrajene raziskave in razvoj
Tehnologija
- Nizka raven OS: Android in Linux za predstavitev strojne opreme Geniatech
• Prenos gonilnika: Za strojno opremo po meri, gradnjo strojne opreme, ki deluje na ravni OS
- Varnostno in verodostojno orodje: Za zagotovitev pravilnega delovanja strojne opreme

2. RK3568 AI Core Board za parametre zlatih prstov (specifikacija)

Strukturni parametri
Zunanjost	Zlata oblika prsta
Velikost osnovne plošče	82 mm52 mm1,2 mm
Količina	314 PIN
Plast	plast 8
Parameter zmogljivosti
CPU	Rockchip RK3568 Štirijedrni 64-bitni ARM Cortex-A55 s taktom 2,0 GHz
Grafični procesor	ARM G52 2EE Podpora OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1 Vgrajena visoko zmogljiva strojna oprema za 2D pospeševanje
NPU	0,8Tops, integriran visokozmogljiv AI pospeševalnik RKNN NPU, podpira TensorFlow/TFLite/ONNX/Keras/PyTorch/ Caffe itd.
VPU	Podpira 4K 60fps H.265/H.264/VP9 video dekodiranje Podpira video kodiranje 1080P 100fps H.265/H.264 Podpira 8M ISP, podpira HDR
Oven	2GB/4GB/8GB DDR4
Spomin	8 GB/16 GB/32 GB/64 GB/128 GB emmc Podpira SATA 3.0 x 1 (razširite 2,5 -palčni SSD/HDD) Podpora za režo za kartico TF x1 (razširjena kartica TF) neobvezno
sistem	Android11.0ï¼ŒLinuxï¼ŒUbuntu
napajanje	Vhodna napetost 5V, največji tok 3A
Značilnosti strojne opreme
zaslon	1 × HDMI2.0, podpira 4K@60fps izhod 1 × MIPI DSI, izhod 19201080 pri 60 sličicah na sekundo 1 × LVDS DSI, izhod 19201080 pri 60 sličicah na sekundo 1 × eDP1.3, podpira 2560x1600@60fps izhod 1 × VGA, podpira 1920*1080 pri 60 sličicah na sekundo (izberite eno od eDP in VGA) Podpira do tri zaslone z različnimi izhodi prikaza
Zvok	1 × HDMI avdio izhod 1 × Zvočnik, izhod zvočnika 1 × izhod za slušalke 1 × mikrofon na avdio vhodu
Ethernet	Podpira dvojni Gigabit Ethernet (1000 M b / s)
brezžično omrežje	Podprite Mini PCIe za razširitev 4G LTE Podpira WiFi, podpira BT4.1, dvojno anteno
Kamera	Podpira vmesnik kamere MIPI-CSI
PCIE3.0	podpira razširitev vmesnikov SSD, SATA, omrežnih kartic in modulov WIFI6
Periferni vmesnik	USB3.0, USB 2.0, SDMMC, SPI, UART, I2C, I2S, SDIO, PWM, ADC, GPIO
Električne lastnosti
Vlažnost skladiščenja	10%~ 80%
Temperatura skladiščenja	-30 ~ 80 stopinj -20 ~ 60 stopinj
Delovna temperatura	-20 ~ 60 stopinj

3. RK3568 AI jedrna plošča za funkcijo in uporabo zlatih prstov
Osnovna plošča RK3568 ima naslednje značilnosti:
Konfigurirajte štirijedrni 64-bitni procesor Cortex-A55 RK3568, integrirano dvojedrno arhitekturo Grafični procesor, visokozmogljiv VPU in visoko zmogljiv NPU;
Opremljen je lahko z do 8 GB pomnilnika, širokim do 32 bitov, frekvenca pa do 1600 MHz;
Majhna velikost, le 82 mm*52 mm;
Sprejmite vmesnik SODIMM 314P, bogate vmesniške vire;
Podpira Android11.0, operacijski sistem Ubuntu, stabilen in zanesljiv.

Scenarij uporabe
I Široko se uporablja v scenarijih, kot so pametni NVR, terminali v oblaku, robno računalništvo, obrazna vrata, prehodi IoT, industrijski nadzor, NAS in centralni nadzor v vozilu.

4. RK3568 AI jedrna plošča za podrobnosti o zlatih prstih

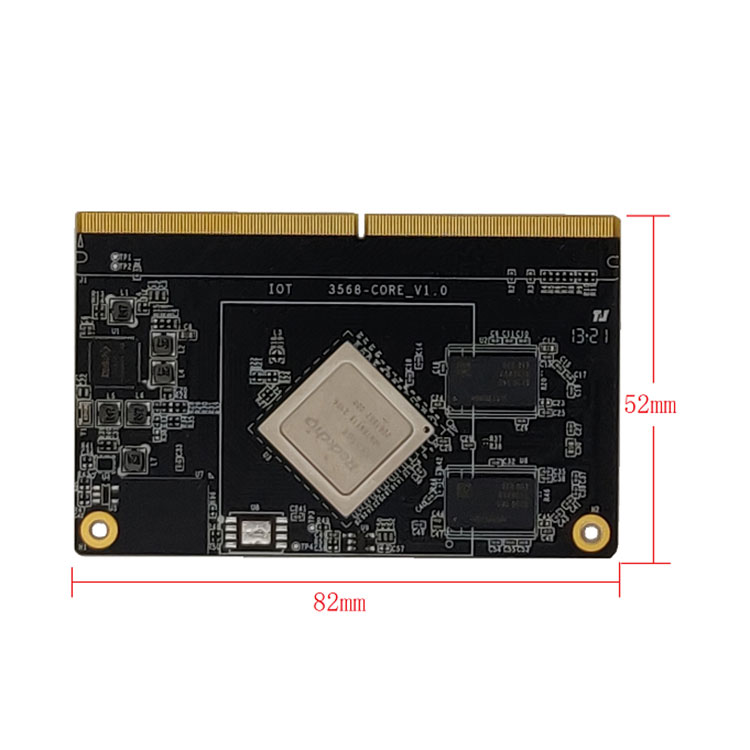

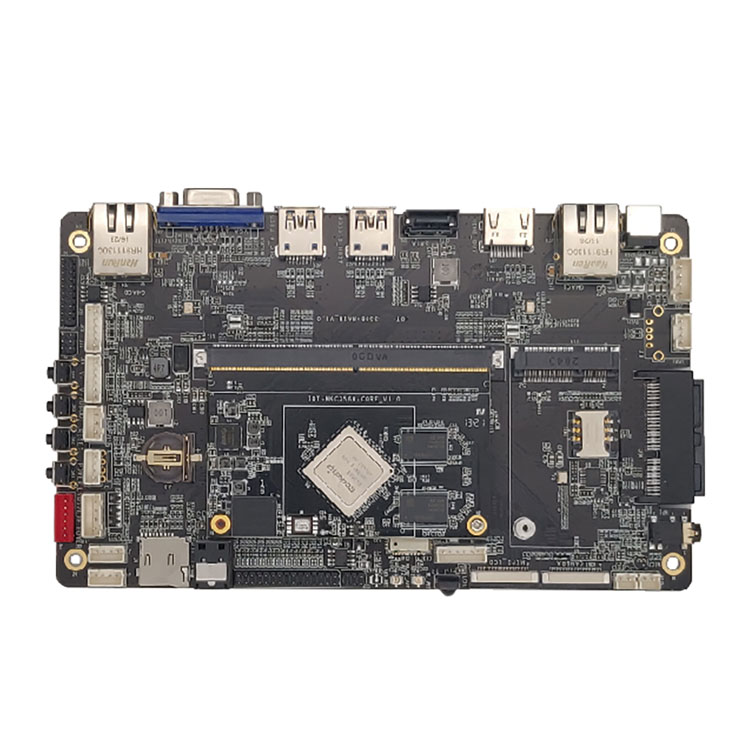

TC-RV1126 AI jedrna plošča za sprednji pogled

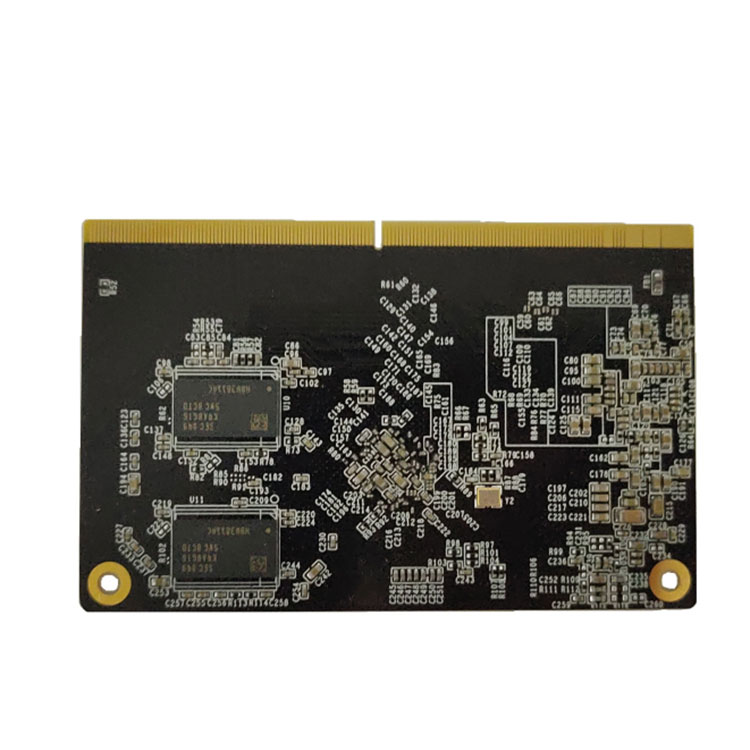

RK3568 jedrna plošča za pogled s prstom nazaj

RK3568 Jedrna plošča za luknjo za žig Strukturni diagram

5. Kvalifikacija izdelka
Proizvodni obrat ima Yamaha uvožene avtomatske linije za postavitev, nemško selekcijsko valovanje Essa, pregled spajkalne paste 3D-SPI, AOI, rentgen, BGA predelavo in drugo opremo ter ima procesni tok in strogo upravljanje kakovosti. Zagotovite zanesljivost in stabilnost jedrne plošče.

6. Dostava, dostava in postrežba
Platforme ARM, ki jih trenutno uvaja naše podjetje, vključujejo rešitve RK (Rockchip) in Allwinner. Rešitve RK vključujejo RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Vse rešitve winwin vključujejo A64; oblike izdelkov vključujejo jedrne plošče, razvojne plošče, matične plošče za industrijsko krmiljenje, integrirane plošče za industrijsko krmiljenje in celotne izdelke. Široko se uporablja v komercialnih zaslonih, oglaševalskih strojih, nadzoru stavb, terminalu vozila, inteligentni identifikaciji, inteligentnem terminalu IoT, AI, Aiot, industriji, financah, letališču, carini, policiji, bolnišnici, pametnem domu, izobraževanju, potrošniški elektroniki itd.

Osnovne plošče in razvojne plošče odprtokodne platforme Thinkcore. Celotna zbirka rešitev za prilagajanje strojne in programske opreme, ki temeljijo na sochih Rockchip, podpira procesor oblikovanja strank, od najzgodnejših razvojnih stopenj do uspešne množične proizvodnje.

Storitve oblikovanja plošč
Izdelava prilagojene nosilne plošče v skladu z zahtevami strank
Vključitev našega SoM v strojno opremo končnega uporabnika za zmanjšanje stroškov in manjši odtis ter skrajšanje razvojnega cikla

Storitve razvoja programske opreme
Vdelana programska oprema, gonilniki naprav, BSP, vmesna programska oprema
Prenos v različna razvojna okolja
Integracija s ciljno platformo

Proizvodne storitve
Nabava sestavnih delov
Količina proizvodnje se povečuje
Označevanje po meri
Celovite rešitve na ključ

Vgrajene raziskave in razvoj
Tehnologija
- Nizka raven OS: Android in Linux za predstavitev strojne opreme Geniatech
• Prenos gonilnika: Za strojno opremo po meri, gradnjo strojne opreme, ki deluje na ravni OS
- Varnostno in verodostojno orodje: Za zagotovitev pravilnega delovanja strojne opreme

Informacije o programski in strojni opremi
Osnovna plošča ponuja shematske diagrame in diagrame bitnih številk, spodnja plošča razvojne plošče pa informacije o strojni opremi, kot so izvorne datoteke PCB, odprtokodni paket programskega paketa SDK, priročniki za uporabo, dokumenti z navodili, popravki za odpravljanje napak itd.

7. Pogosta vprašanja
1. Ali imate podporo? Kakšna tehnična podpora obstaja?
Odgovor Thinkcore: Nudimo izvorno kodo, shematski diagram in tehnični priročnik za razvojno ploščo jedrne plošče.
Da, tehnična podpora, vprašanja lahko postavljate po e -pošti ali na forumih.

Obseg tehnične podpore
1. Razumeti, katera programska in strojna sredstva so na voljo na razvojni plošči
2. Kako zagnati priložene preskusne programe in primere, da bo razvojna plošča delovala normalno
3. Kako prenesti in programirati sistem za posodobitev
4. Ugotovite, ali je prišlo do napake. Naslednja vprašanja ne spadajo v obseg tehnične podpore, na voljo so le tehnične razprave
´´. Kako razumeti in spremeniti izvorno kodo, samorazstavljanje in imitacija tiskanih vezij
âµµ. Kako sestaviti in presaditi operacijski sistem
". Težave, s katerimi se srečujejo uporabniki pri samorazvoju, to je težave pri prilagajanju uporabnikov
Opomba: "Prilagoditev" opredeljujemo na naslednji način: Za uresničitev lastnih potreb uporabniki sami oblikujejo, izdelujejo ali spreminjajo vse programske kode in opremo.

2. Ali lahko sprejmete naročila?
Thinkcore je odgovoril:
Storitve, ki jih nudimo: 1. prilagajanje sistema; 2. krojenje sistemov; 3. spodbujati razvoj; 4. Nadgradnja vdelane programske opreme; 5. Shema strojne opreme; 6. Postavitev PCB; 7. Nadgradnja sistema; 8. Gradnja razvojnega okolja; 9. metoda odpravljanja napak v aplikacijah; 10. Preskusna metoda. 11. Bolj prilagojene storitve ”‰

3. Na katere podrobnosti morate biti pozorni pri uporabi jedrne plošče android?
Vsak izdelek bo po določenem obdobju uporabe imel takšne ali drugačne majhne težave. Seveda androidna jedrna plošča ni izjema, če pa jo pravilno vzdržujete in uporabljate, bodite pozorni na podrobnosti in lahko rešite številne težave. Običajno bodite pozorni na majhne podrobnosti, lahko si prinesete veliko udobja! Verjamem, da boste zagotovo pripravljeni poskusiti. .

Najprej morate pri uporabi jedrne plošče android paziti na napetostno območje, ki ga lahko sprejme vsak vmesnik. Hkrati zagotovite ujemanje konektorja s pozitivno in negativno smerjo.

Drugič, zelo pomembna je tudi postavitev in transport jedrne plošče android. Postaviti ga je treba v suho okolje z nizko vlažnostjo. Hkrati je treba biti pozoren na antistatične ukrepe. Tako jedrna plošča android ne bo poškodovana. Tako se lahko izognete koroziji jedrne plošče android zaradi visoke vlažnosti.

Tretjič, notranji deli jedrne plošče androida so razmeroma krhki in močno utripanje ali pritisk lahko poškoduje notranje sestavne dele jedrne plošče android ali upogibanje tiskanega vezja. in tako. Poskusite, da med uporabo plošče jedra androida ne udarijo trdi predmeti

4. Koliko vrst paketov je na splošno na voljo za vgrajene jedrne plošče ARM?
Vgrajena jedrna plošča ARM je elektronska matična plošča, ki združuje in zajema osnovne funkcije računalnika ali tabličnega računalnika. Večina vgrajenih jedrnih plošč ARM vključuje procesor, pomnilniške naprave in zatiče, ki so prek zatičev povezani s podporno hrbtno ploščo za uresničitev sistemskega čipa na določenem področju. Ljudje tak sistem pogosto imenujemo mikroračunalnik z enim čipom, vendar bi ga morali natančneje označiti kot vgrajeno razvojno platformo.

Ker jedrna plošča združuje skupne funkcije jedra, ima vsestranskost, da lahko jedrna plošča prilagodi različne različne hrbtne plošče, kar močno izboljša razvojno učinkovitost matične plošče. Ker je vgrajena jedrna plošča ARM ločena kot neodvisen modul, zmanjšuje tudi težave pri razvoju, povečuje zanesljivost, stabilnost in vzdržljivost sistema, pospešuje čas do trženja, strokovnih tehničnih storitev in optimizira stroške izdelka. Izguba prožnosti.

Tri glavne značilnosti jedrne plošče ARM so: nizka poraba energije in močne funkcije, 16-bitni/32-bitni/64-bitni dvojni niz navodil in številni partnerji. Majhna velikost, nizka poraba energije, nizki stroški, visoka zmogljivost; podpira dvojni niz navodil Thumb (16-bit)/ARM (32-bit), združljiv z 8-bitnimi/16-bitnimi napravami; uporablja se veliko število registrov, hitrost izvajanja navodil pa je hitrejša; Večina podatkovnih operacij je zaključenih v registrih; način naslavljanja je prilagodljiv in preprost, učinkovitost izvedbe pa visoka; dolžina navodil je fiksna.

Izdelki vgrajenih jedrnih plošč Si NuclearTehnologija serije AMR dobro izkoriščajo te prednosti platforme ARM. Komponente CPE CPE je najpomembnejši del jedrne plošče, ki je sestavljena iz aritmetične enote in krmilnika. Če jedrna plošča RK3399 računalnik primerja z osebo, potem je CPE njegovo srce in iz tega je razvidna njegova pomembna vloga. Ne glede na vrsto procesorja je mogoče njegovo notranjo strukturo povzeti v tri dele: krmilno enoto, logično enoto in enoto za shranjevanje.

Ti trije deli se med seboj usklajujejo za analizo, presojo, izračun in nadzor usklajenega dela različnih delov računalnika.

Pomnilnik Pomnilnik je komponenta, ki se uporablja za shranjevanje programov in podatkov. Za računalnik ima lahko le pomnilnik funkcijo pomnilnika, ki zagotavlja normalno delovanje. Obstaja veliko vrst shranjevanja, ki jih lahko glede na uporabo razdelimo na glavno in pomožno. Glavni pomnilnik se imenuje tudi notranji pomnilnik (imenovan pomnilnik), pomožni pomnilnik pa se imenuje tudi zunanji pomnilnik (imenovan zunanji pomnilnik). Zunanji pomnilnik je običajno magnetni medij ali optični disk, na primer trdi diski, diskete, trakovi, CD -ji itd., Ki lahko dolgo časa shranjujejo informacije in se za shranjevanje informacij ne zanašajo na elektriko, ampak jih poganjajo mehanske komponente. hitrost je veliko nižja od hitrosti procesorja.

Pomnilnik se nanaša na komponento za shranjevanje na matični plošči. To je komponenta, s katero CPU neposredno komunicira in jo uporablja za shranjevanje podatkov. Shranjuje podatke in programe, ki so trenutno v uporabi (torej v izvajanju). Njegovo fizično bistvo je ena ali več skupin. Integrirano vezje s funkcijami vnosa in izhoda ter shranjevanja podatkov. Pomnilnik se uporablja samo za začasno shranjevanje programov in podatkov. Ko izklopite napajanje ali pride do izpada električne energije, bodo programi in podatki v njem izgubljeni.

Obstajajo tri možnosti za povezavo med jedrno ploščo in spodnjo ploščo: priključek plošča na ploščo, zlati prst in luknja za žig. Če je sprejeta rešitev priključka plošča na ploščo, je prednost: enostavno priključitev in odklop. Vendar obstajajo naslednje pomanjkljivosti: 1. Slaba potresna zmogljivost. Priključek plošča na ploščo se zlahka zrahlja z vibracijami, kar bo omejilo uporabo jedrne plošče v avtomobilskih izdelkih. Za pritrditev jedrne plošče lahko uporabite metode, kot so nanašanje lepila, vijačenje, spajkanje bakrene žice, namestitev plastičnih sponk in zaponka zaščitnega pokrova. Vsak od njih pa bo med množično proizvodnjo odkril številne pomanjkljivosti, kar bo povzročilo povečanje stopnje napak.

2. Ni mogoče uporabiti za tanke in lahke izdelke. Razdalja med jedrno ploščo in spodnjo ploščo se je prav tako povečala na vsaj 5 mm, zato takšne jedrne plošče ni mogoče uporabiti za razvoj tankih in lahkih izdelkov.

3. Delovanje vtičnika lahko povzroči notranje poškodbe PCBA. Območje jedrne plošče je zelo veliko. Ko izvlečemo jedrno ploščo, moramo najprej s silo dvigniti eno stran, nato pa drugo stran. V tem procesu je deformacija PCB -ja jedrne plošče neizogibna, kar lahko povzroči varjenje. Notranje poškodbe, kot je razpokanje točk. Razpokani spajkalni spoji kratkoročno ne bodo povzročali težav, vendar se pri dolgotrajni uporabi lahko zaradi vibracij, oksidacije in drugih razlogov postopoma slabo stikajo, nastanejo odprt krog in povzroči okvara sistema.

4. Stopnja okvare množične proizvodnje obližev je visoka. Konektorji na plošči s stotinami zatičev so zelo dolgi, med priključkom in tiskanim vezjem pa se bodo nabrale majhne napake. V fazi spajkanja z reflowom med množično proizvodnjo nastane notranja napetost med tiskanim vezjem in priključkom, ki včasih vleče in deformira tiskano vezje.

5. Težave pri preskušanju med množično proizvodnjo. Tudi če uporabljate konektor od plošče do plošče z naklonom 0,8 mm, je še vedno nemogoče vzpostaviti neposreden stik s priključkom s naprstnikom, kar povzroča težave pri načrtovanju in izdelavi preskusne napeljave. Čeprav ni nepremostljivih težav, se bodo vse težave sčasoma pokazale kot povečanje stroškov, volna pa mora prihajati iz ovc.

Če se sprejme rešitev z zlatim prstom, so prednosti naslednje: 1. Zelo priročno je vtikati in odklapljati. 2. Stroški tehnologije zlatih prstov so pri množični proizvodnji zelo nizki.

Slabosti so: 1. Ker je treba del zlatega prsta galvanizirati z zlatom, je cena postopka z zlatim prstom zelo nizka, če je proizvodnja nizka. Proizvodni proces poceni tovarne PCB ni dovolj dober. S ploščami je veliko težav in kakovosti izdelkov ni mogoče zagotoviti. 2. Ni ga mogoče uporabiti za tanke in lahke izdelke, kot so priključki plošča-plošča. 3. Spodnja plošča potrebuje visokokakovostno režo za grafično kartico prenosnega računalnika, kar povečuje stroške izdelka.

Če je sprejeta shema lukenj za žig, so pomanjkljivosti: 1. Težko jo je razstaviti. 2. Območje jedrne plošče je preveliko in obstaja nevarnost deformacije po ponovnem spajkanju, zato bo morda potrebno ročno spajkanje na spodnjo ploščo. Vse pomanjkljivosti prvih dveh shem ne obstajajo več.

5. Ali mi boste povedali čas dostave osnovne plošče?
Thinkcore je odgovoril: Naročila majhnih serij, če so na zalogi, bo plačilo poslano v treh dneh. Velike količine naročil ali prilagojenih naročil je v normalnih okoliščinah mogoče odpremiti v 35 dneh
