Kaj je čip RK3576?

Rockchip RK3576 8nm visokozmogljiva AIOT platforma druge generacije je visokozmogljiv procesor SOC z nizko močjo SOC (sistemski na čipu), primeren za različne scenarije aplikacij, kot so PCS na osnovi ARM, robne računalniške naprave in osebne mobilne internetne naprave. Uporablja osemjedrni CPU, ki temelji na arhitekturi ARM, združuje neodvisni 6Tops (TERA operacije na sekundo) NPU (enota za obdelavo Quad Neural Network Quad), združuje več računalniških jeder, kot so GPU, MCU, VPU, in ima bogat periferni vmesnik, da izpolni zahteve za kompleksno prizorišče. Poleg tega RK3576 podpira tudi shranjevanje UFS (Universal Flash Storage), ki zagotavlja učinkovite zmogljivosti za shranjevanje in branje podatkov.

ThinkCore Technology, namenjena vgrajenem razvoju, je trenutno razvila osnovno ploščo RK3576 in podpira prilagajanje in množično proizvodnjo

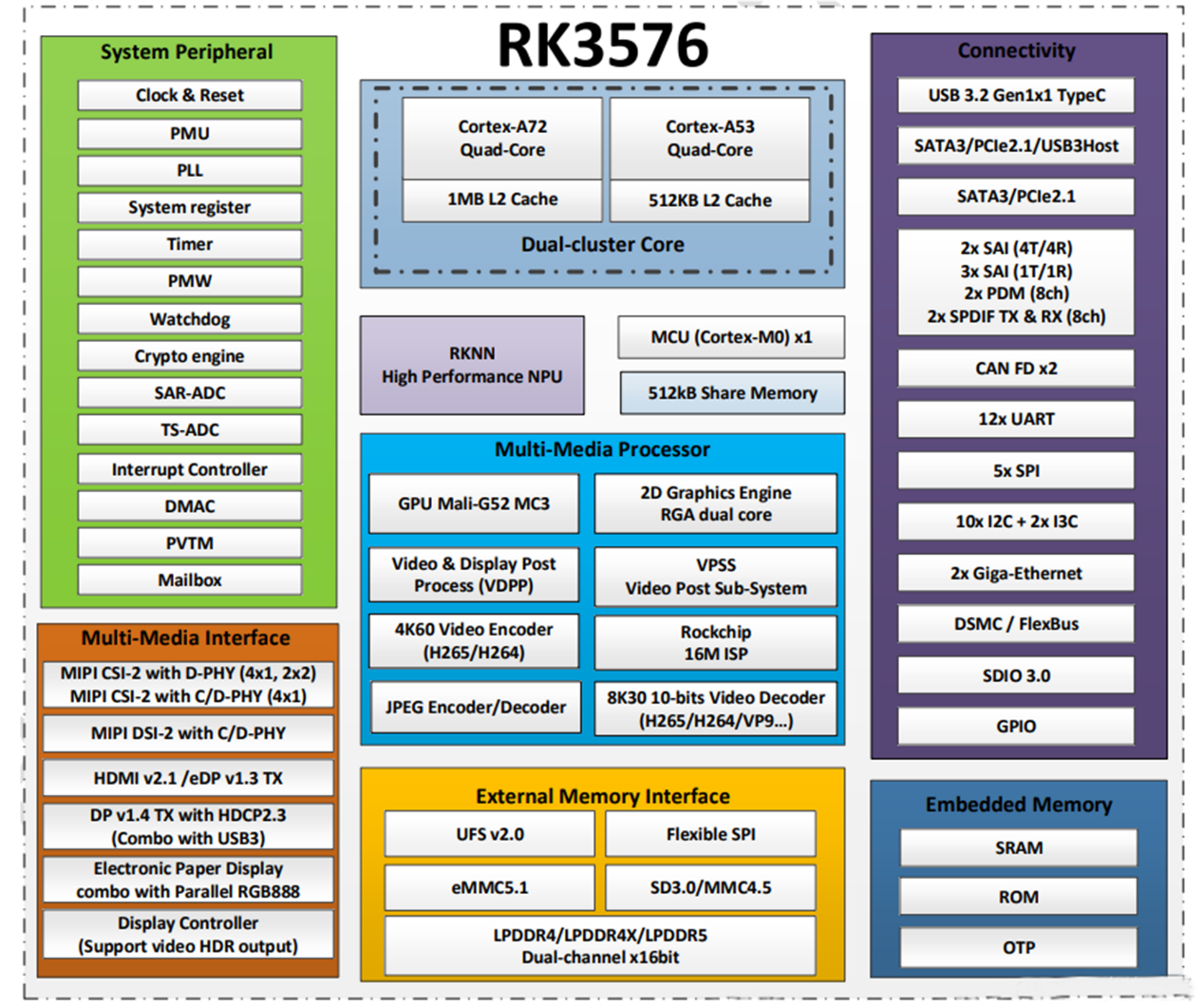

2. 2. RK3576 Analiza specifikacij

CPU:

Octa-Core Arm Processor s 4 jedri Cortex-A72 (2,2 GHz) in 4 jedri Cortex-A53 (1,8 GHz)

Uporabniško usmerjena ARM Cortex-M0 MCU pri 400MHz

GPU:

ARM MALI-G52 MC3 @ 1GHz

Podpira OpenGL ES 1.1, 2.0 in 3.2

Podpora vulkanu 1.1

Podpira celoten profil OpenCL 2.0

Podpira AFBC (stiskanje medpomnilnika ARM)

DDR:

Dvojni 32-bitni LPDDR4/LPDDR4X/LPDDR5

VPU:

8KP30 H.265, AV1, VP9, ​​AVS2 Video dekoder

4KP120 H.265, AV1, VP9, ​​AVS2 Video dekoder

4KP60 H.265, H.264, AV1, VP9, ​​AVS2 Video dekoder

4KP60 H.264/H.265 Video dajalnik

4KP60 mpeg dajalnik in dekoder

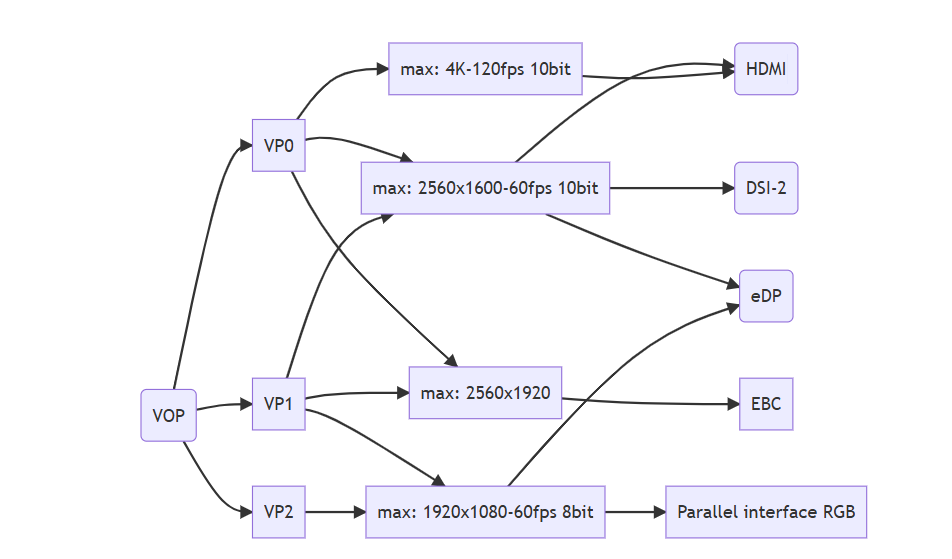

GTC:

HDMI 2.1 4KP120 /EDP 1.3 Combo TX @ 4KP60 Combo TX

MIPI DSI-2 TX @ 4K60

DisplayPort 1.4 TX @ 4K120

EPD (elektronski prikaz papirja) TX @ 2560x1920

Vzporedni vmesnik (RGB888) TX @ 1080p60

1. Podpora za prikaz trojnega zaslona 2,5k+2k+2k

2. 2. dvojni zaslon 4K+ 2K

NPU:

Računalniška moč INT8 je 6 zgoraj

Podpora dvojnim jedrom, dvojna jedra lahko delujeta skupaj ali neodvisno

Podprite INT4, INT8, INT16, FP16, BF16 in TF32 računalništvo z 1MB notranjim SRAM

Podprite multi-scenario vzporedna q obdelava Q podpora Deep Learning Okvir: Tensorflow, Caffe, Tflite, Pytorch, Onnx NN, Android NN, ETC.

RGA (2D grafični motor):

Rockchip RGA V2.5 Engine, dvojna jedra največja ločljivost: izvorna slika 8192x8192, ciljna slika 4096x4096 Podporni blok prenos in barvno polnjenje načina transparentnosti, vključno z gradientnim polnjenjem in polnjenjem vzorca

Podprite alfa mešanje, vključno z globalno alfa, na pikselo alfa in gradient

Podprite katero koli razmerje med skaliranjem, ki niso v celoti, od 1/16 do 16

Podpora 0, 90, 180, 270

Video vhod

16M slikovnih mest s HDR (do 120db)

Podpira 3 vmesnike MIPI CSI-2

1 Mipi CSI-2 z D-Phy (4x1, 2x2)

1 MIPI CS1-2 s C/D-Phy (4x1)

Dva vmesnika 4-pasu D-Phy V1.2

Vsak vmesnik je mogoče konfigurirati kot vrata podatkovnega kanala 2x2

En 4-pasov (ali 3-podatkovni trojček) c/d-phy

D-Phy je v2.0, s hitrostjo kanala 4,5 Gbps

C-Phy je v1.1, s hitrostjo trojčkov 2,5gsps

Vsako vrata podpira 4 virtualne kanale

DVP vmesnik

En DVP 8/10/12

16-bit

8.10.12.16 BIT, do 150MHz V/I Frekvenčna podpora BT.601/BT.656 in BT.1120 VI Vmetniki Podpirajo konfiguracijo pik pik, horizontalno sinhronizacijo in navpično polarnost polariranja 2/4-Way, ki je bila vpletena oblika BT.656. Bt.656/bt.1120

Skladiščenje

UFS 2.1 s HS-G3 (12 Gbps)

FSPI (osem kanalov)

EMMC 5.1

SDMMC 3.0

Kamera, če

2 mipi CSI-2 z D-Phy (lahko je sestavljen iz 4x1 ali 2x2)

1 Mipi CSI-2 s C/D-Phy (4x1)

1x 8110112116-bitni DVP

Kakovost slike-deinterlacing, označevanje, skaliranje, upravljanje motor, ostrino, glajenje robov, DCI-Hist, 3D-Lut, ACM, HDR

Zvok

I2S/TDM/PCM (2x 4T4R, 3x 2T2R), 2x 8CH PDM, 2x S/PDIFASRC (2x 2CH + 2x 4CH)

Omrežje

2x vmesniki RGMI, to je dvojni gigabitni Ethernet

. USB

1x USB 3.2 Gen 1, podpira način Type-C Alt z Displayport

. PCLE

1 PCLE 2.1/SATA 3.1/USB 3.2 Gen1 Multiplexed Port

1 PCLE 2.1/SATA 3.1 Multipleksirana vrata

Drugi 1/0

CAN FD, I2C, SPI, UART, GPIO

Varnost (razširitev varnosti ARM TrustZone)

ARM TRUNSTZON VARNOSTNA

Varni čevelj/ključna lestev/OTP

Crypto Engine (RSA, ECC, Hash, DES, AES, SHA, SM)

Paket:16x17 mm, 0,65 naklon, paket FCCSP
